手动下压式PCB编程测试工装结构

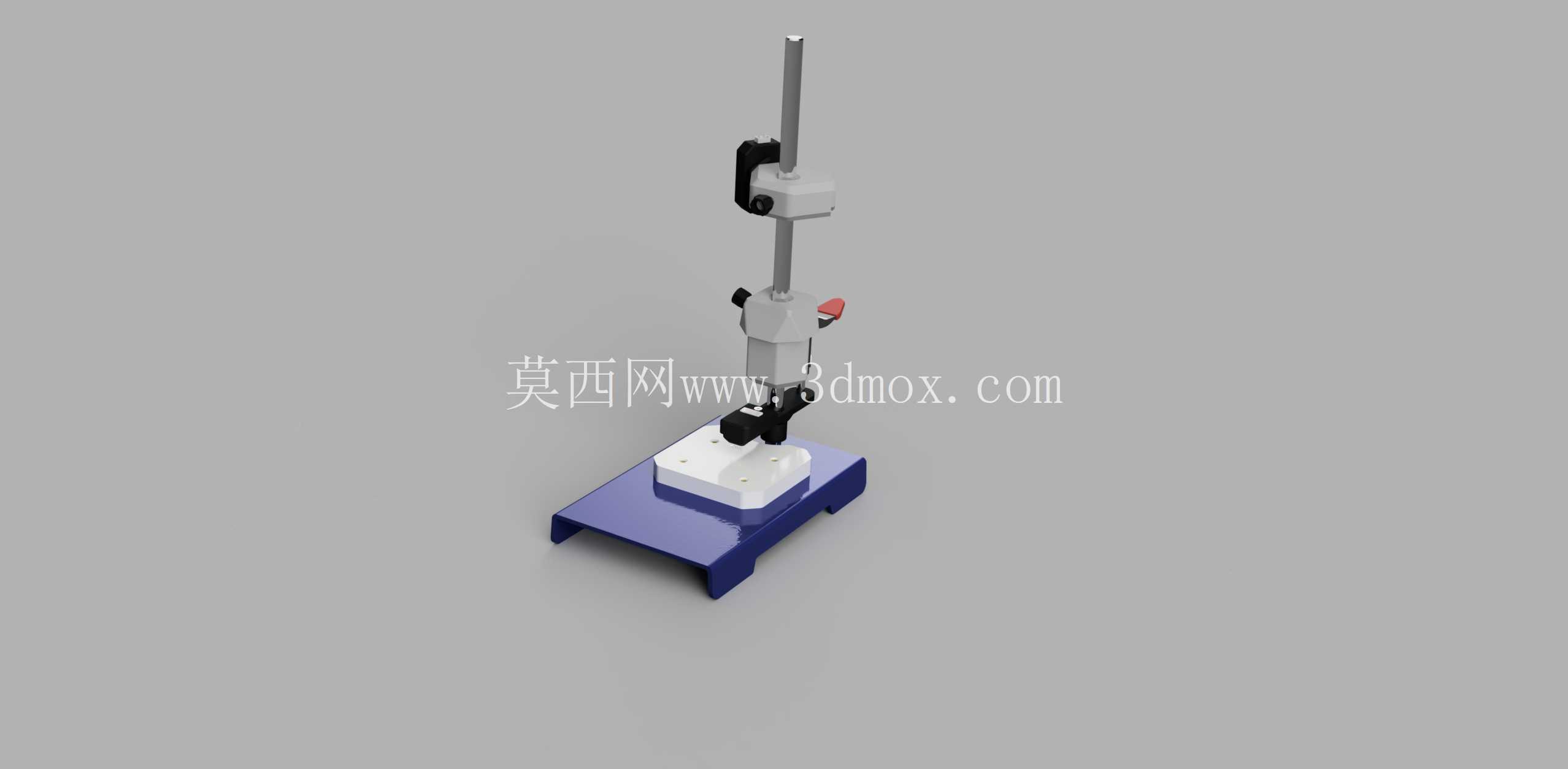

　　在电子制造产线的板卡调试工序里，这类手动下压式的PCB编程与测试夹具，是小批量打样、多品种小批次生产场景下的核心辅助工装，相比全自动在线测试台，它不需要复杂的输送定位机构，部署灵活，换型成本极低，适合研发实验室、中小批量试产线的板卡烧录、功能初测环节使用。整套夹具的结构逻辑围绕快速定位、均匀压合、操作便捷三个核心需求展开，底部采用带支撑脚的金属承托底座，底座四角设置的凸起支脚将整个工装抬离工作台面3-5mm，既可以避免工作台面的杂物硌伤底座平面，也能为底部走线、探针座的固定预留安装空间，底座的平面度控制在0.1mm以内，保证放置在上面的定位载板不会出现倾斜偏移。

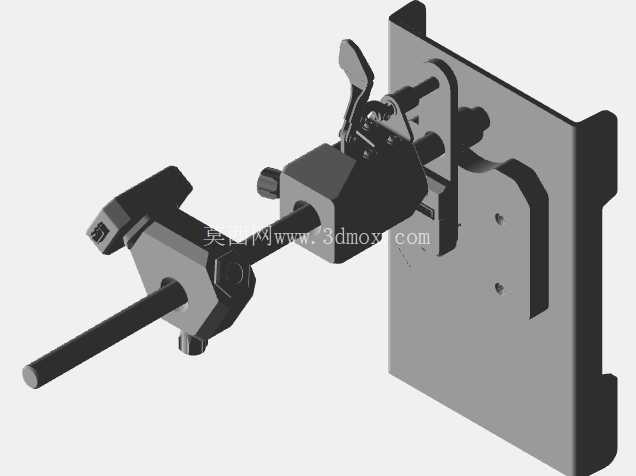

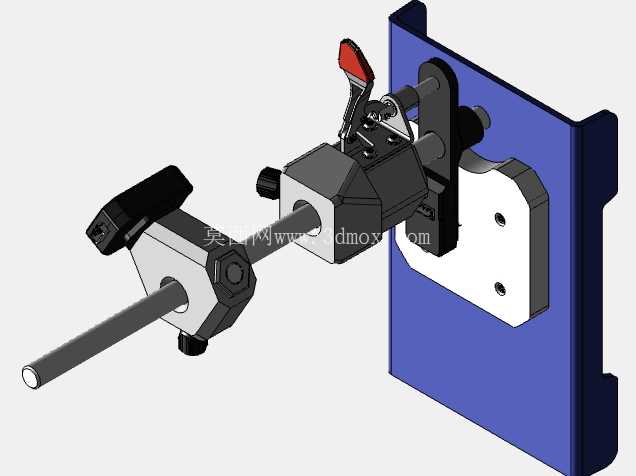

　　中间的白色定位载板是直接和PCB接触的部件，载板上根据目标PCB的外形、定位孔位置加工了对应的定位凸台和避让槽，凸台高度略高于PCB板厚0.2mm，既能保证PCB放置后不会出现水平方向的窜动，又不会因为定位过紧导致取板困难；载板上对应PCB的测试点、烧录触点位置预留了探针安装孔，探针选用常规的Pogo Pin测试针，针身和载板孔采用间隙配合，尾部通过焊线连接到对应的烧录器或者测试仪器接口，压合时探针头部和PCB触点可靠接触，不需要人工反复接线，大幅提升单次测试的效率。上部的压合机构采用立式导杆结构，单根镀铬光杆作为垂直运动的导向件，光杆直径根据压合行程选择，这套结构的有效压合行程在80mm左右，能够适配厚度在0.8mm到3mm之间的不同PCB载板，导杆和上部的滑动座之间装配了线性轴套，下压过程中没有卡滞、偏斜的问题，滑动座侧面设置了锁紧旋钮，在更换不同厚度的载板时，可以松开旋钮调整压头的初始高度，调整完成后锁紧即可固定位置，不需要每次下压都走满全行程。

　　压头部分和滑动座连接，压头下端面贴了一层2mm厚的防静电泡棉，下压时泡棉首先接触PCB表面，通过泡棉的弹性变形补偿PCB本身的平面度误差，保证每个测试点位置的压力均匀，不会出现局部压力过大压伤PCB板件、或者局部压力不足导致探针接触不良的问题；操作手柄设置在滑动座侧面，带红色绝缘护套，操作人员单手握持手柄向下施力即可完成压合，压合到位后依靠机构的自锁结构保持压合状态，此时就可以进行程序烧录或者功能测试，测试完成后扳动手柄即可解锁，压头自动复位到初始位置，操作人员可以直接取下测试完成的PCB，更换下一块待测试板件。

　　整套夹具的安装边界非常紧凑，底座的长宽尺寸控制在200mm*150mm以内，整体高度在350mm左右，不需要占用太大的工作台空间，普通的防静电工作台面上就可以直接放置使用，不需要额外的固定安装，换型时只需要更换中间的定位载板、调整压头初始高度就可以适配不同型号的PCB，换型时间不超过十分钟，非常适合多品种柔性生产的场景。在实际使用中，这类夹具可以覆盖PCB的程序烧录、通断测试、基础功能验证等多个工序，相比人工手持探针测试的方式，它的接触可靠性更高，测试一致性更好，能够避免人工操作时探针打滑、接触错位导致的测试误判，也能减少操作人员反复接线的重复劳动，降低劳动强度；导杆表面做了硬铬处理，耐磨性能优异，长期使用不会出现导向间隙变大的问题，底座采用金属材质，整体重心偏低，下压过程中整个工装不会出现晃动、侧翻的问题，操作稳定性有充足保障。设计时需要重点关注压合的平行度，也就是压头下端面和载板上表面的平行度误差要控制在0.05mm以内，否则会出现一侧压合到位、另一侧探针还没接触到触点的问题，影响测试成功率；同时载板的避让槽设计要充分考虑PCB上的插件元件、贴片元件的高度，避免压合时元件和载板发生硬接触，导致元件被压坏；防静电泡棉的硬度选择也要适配测试压力，硬度太高会失去弹性补偿的作用，硬度太低则会导致压合行程过大，操作手感偏软。
