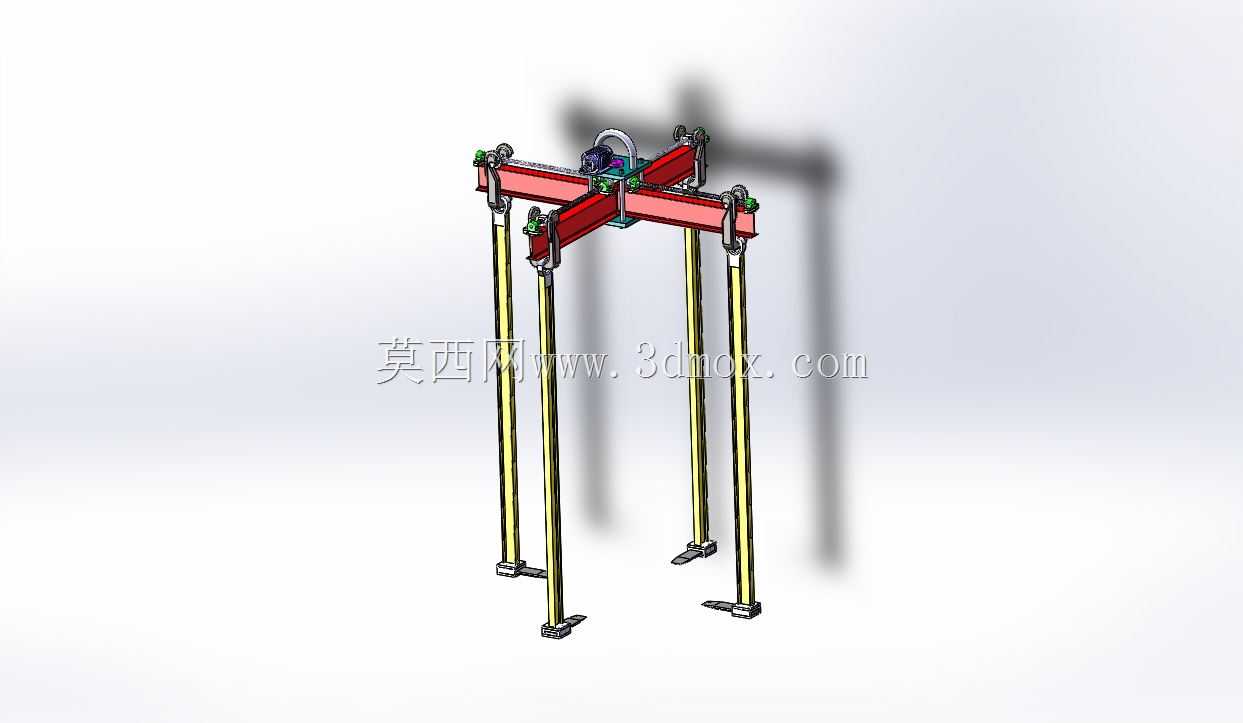

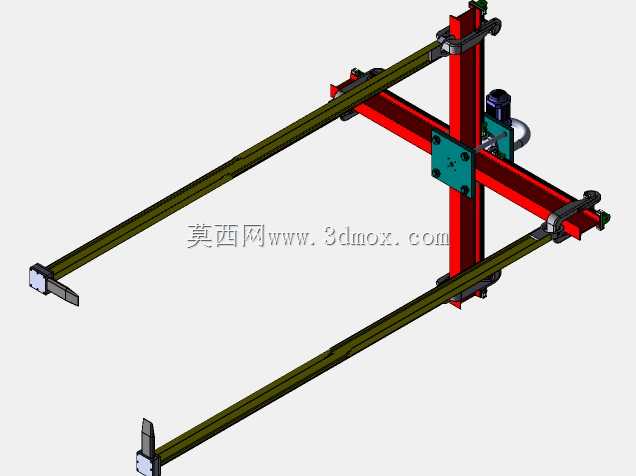

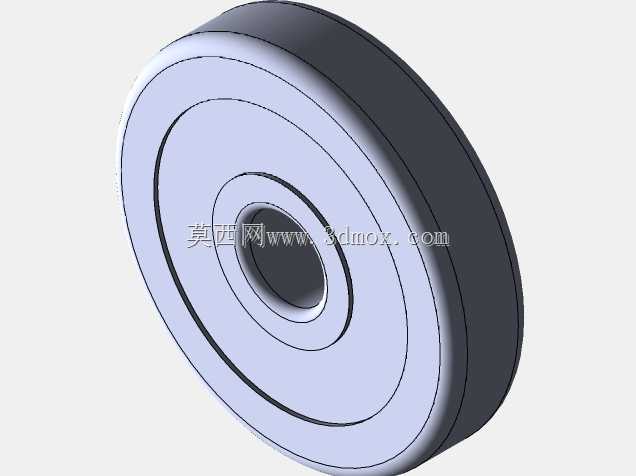

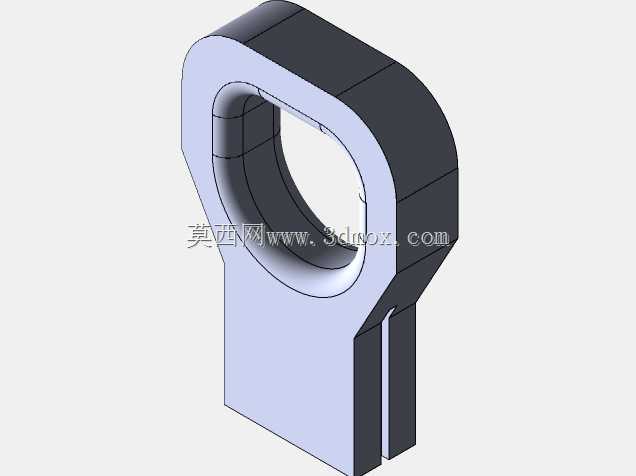

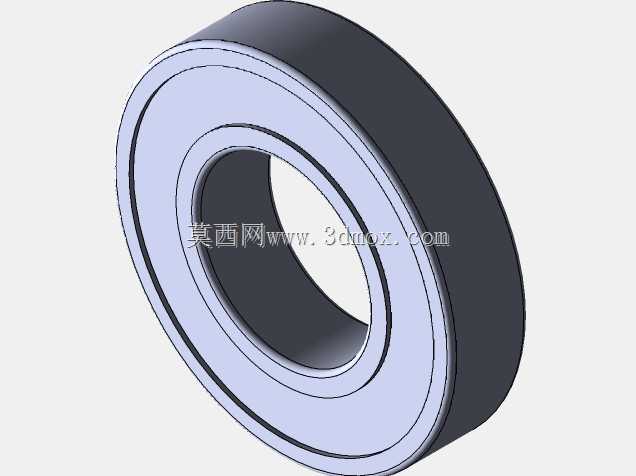

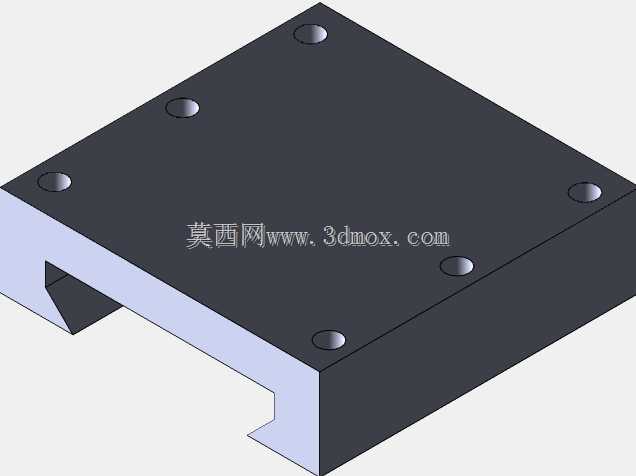

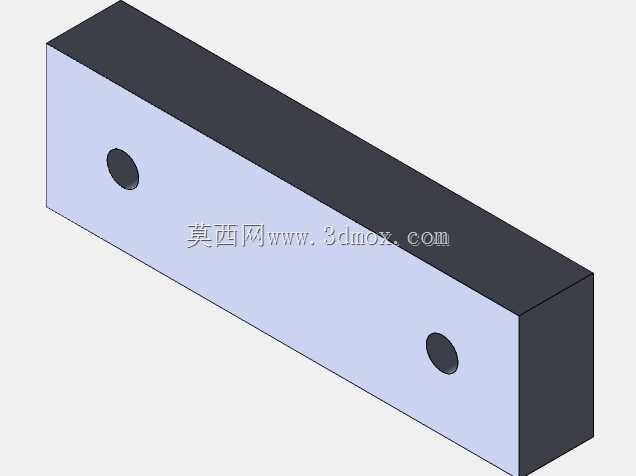

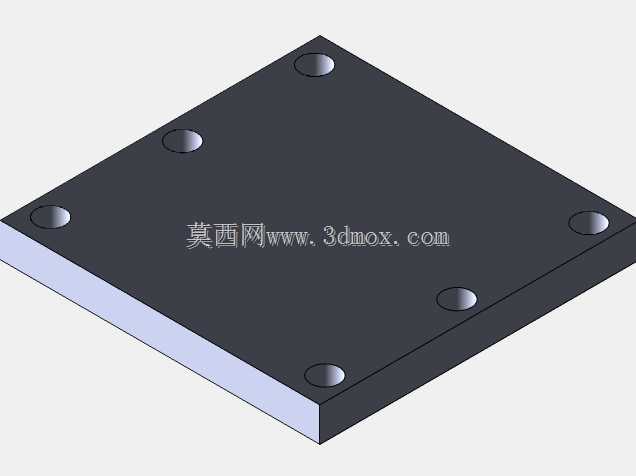

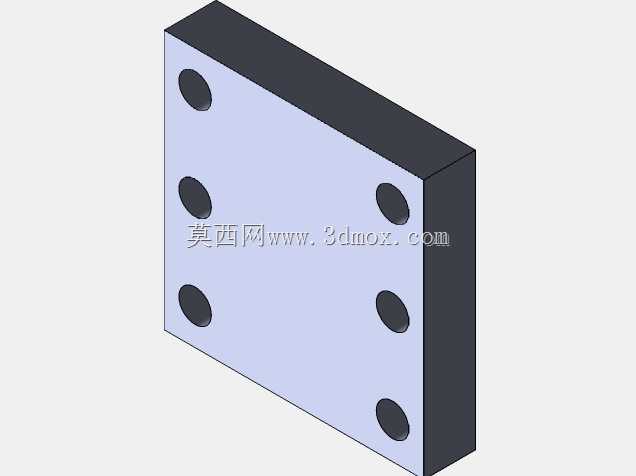

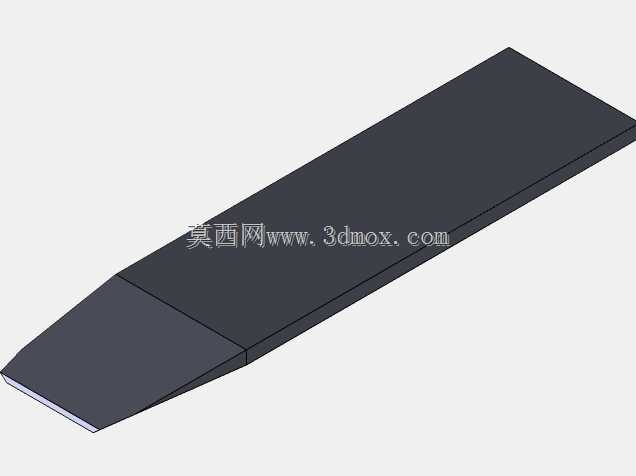

在电力变压器的生产制造环节,线圈绕制完成后的转运、套装工序一直是车间内的核心作业节点,传统作业中多采用固定高度的吊架配合吊带完成线圈的起吊移位,面对不同容量、不同直径规格的线圈时,往往需要反复调整吊点位置,甚至临时更换吊具,不仅拖慢生产节拍,还容易因吊点受力不均造成线圈绝缘层磕碰、导线形变等质量隐患。这款线圈升降装置正是针对这一现场痛点设计,整体采用龙门式框架结构,四根立式导向支腿作为主要承载部件,支腿底部设置带定位孔的安装脚板,可直接通过膨胀螺栓固定在车间硬化地面,也可搭配移动底座实现工位间的灵活转场,支腿的有效升降行程覆盖常规10kV到35kV电压等级配电变压器线圈的作业高度需求,安装时需保证四根支腿的顶面平面度误差控制在2mm以内,避免横梁承载后出现偏载卡滞。

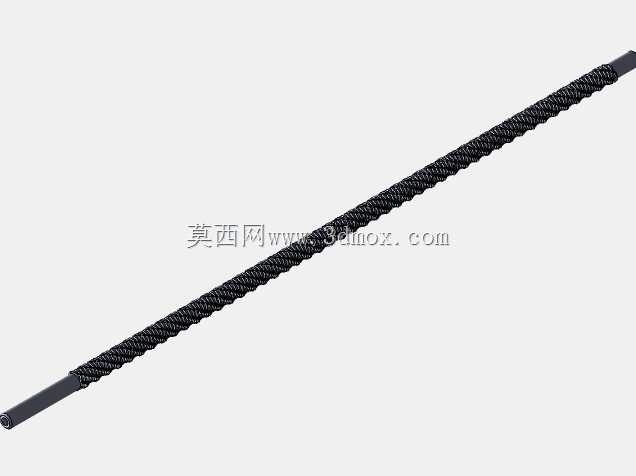

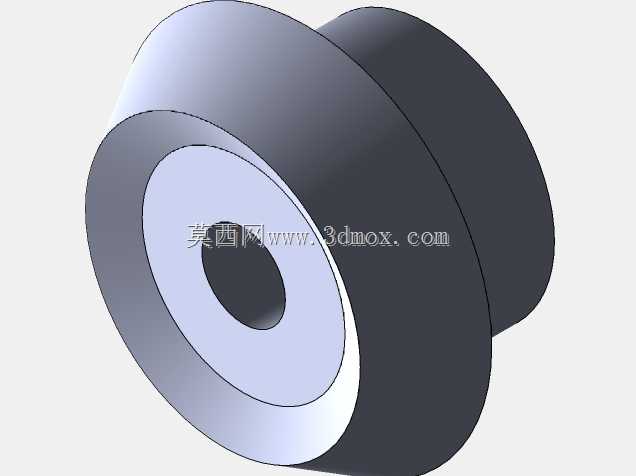

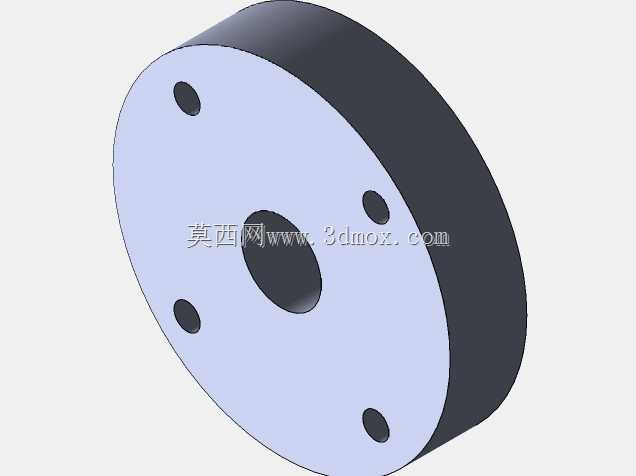

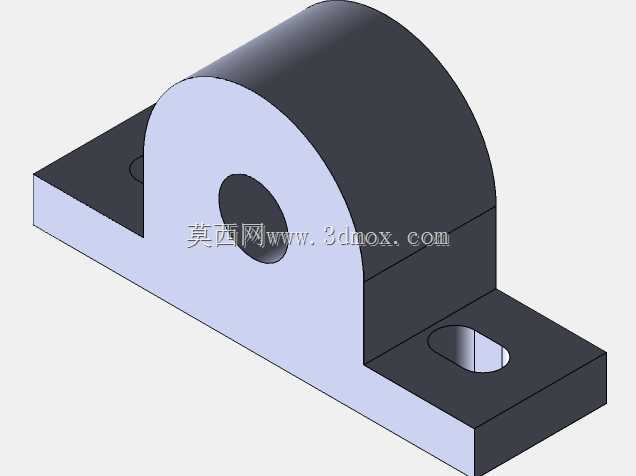

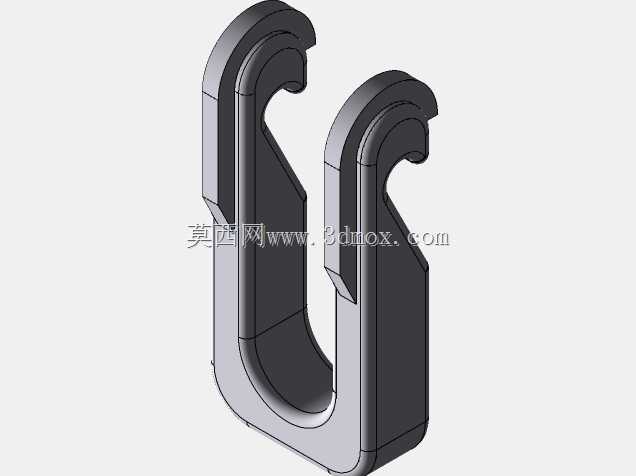

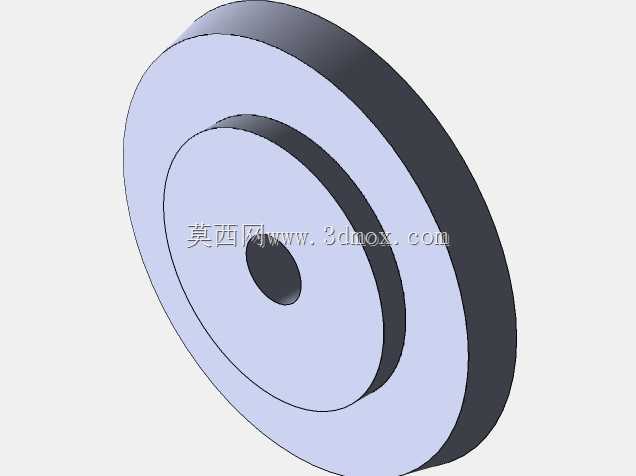

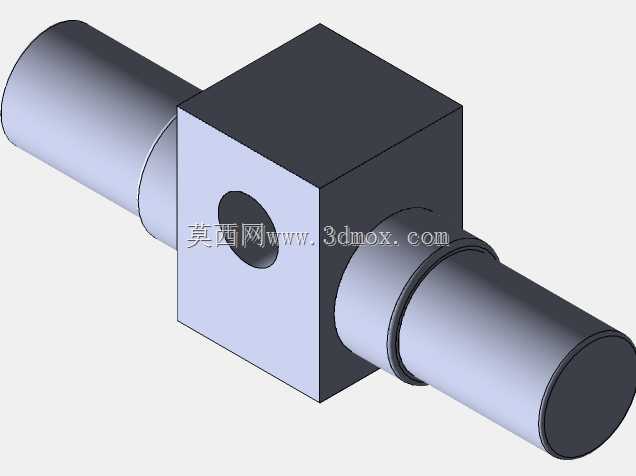

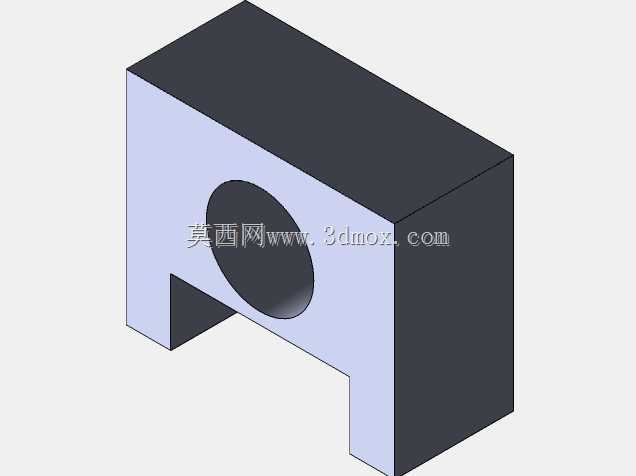

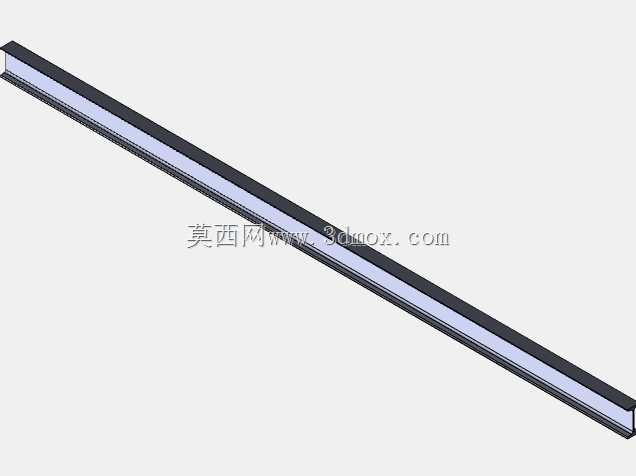

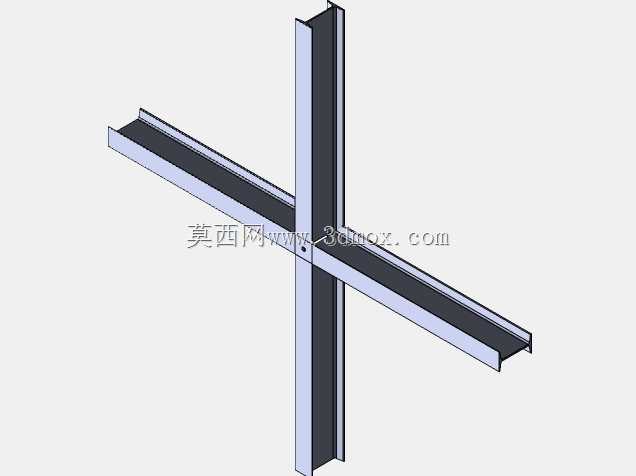

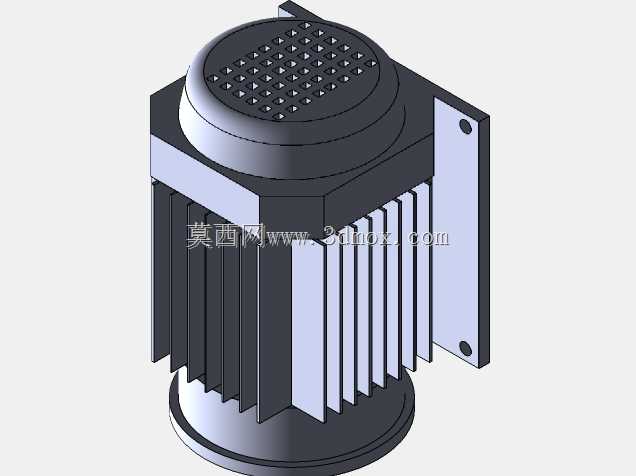

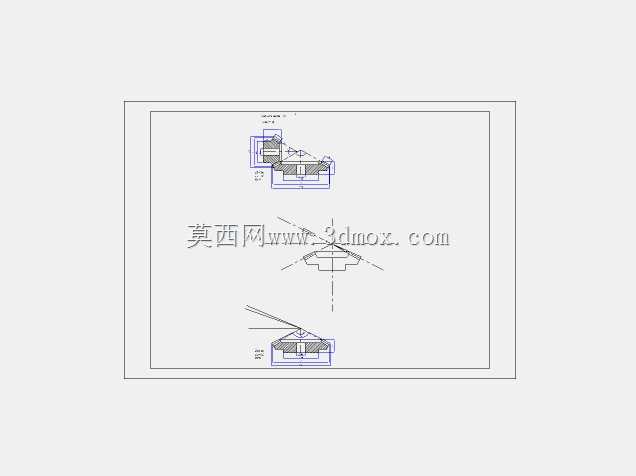

顶部的横向承载梁采用双梁拼接结构,梁体上开设等间距的吊点安装槽,可根据待作业线圈的直径大小,灵活调整起吊组件的固定位置,最小适配直径可覆盖300mm的小型配电变压器线圈,最大可支撑直径1200mm的主变低压线圈,调整过程无需额外打孔,仅通过配套的T型螺栓即可完成吊点锁紧,单人即可在5分钟内完成不同规格线圈的吊具适配作业。升降驱动部分集成在横梁中部的安装座内,采用梯形丝杠传动结构,相比钢丝绳传动具备更高的定位精度,且具备自锁特性,即使在驱动源失压的情况下也不会出现溜坠问题,作业安全冗余更高,传动部位配套设置防尘护套,可阻挡车间内的绝缘漆雾、粉尘进入传动副,延长设备维护周期。

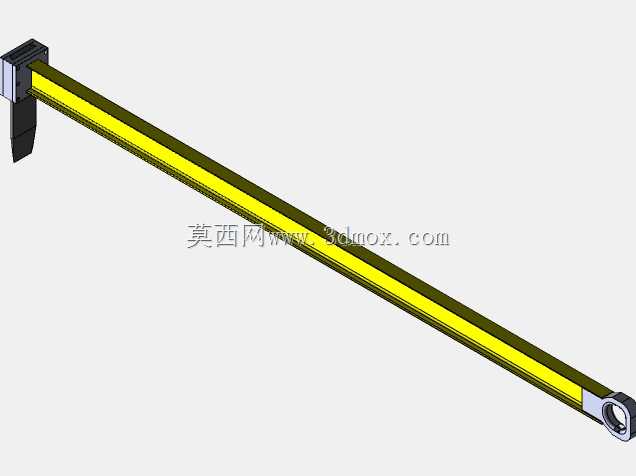

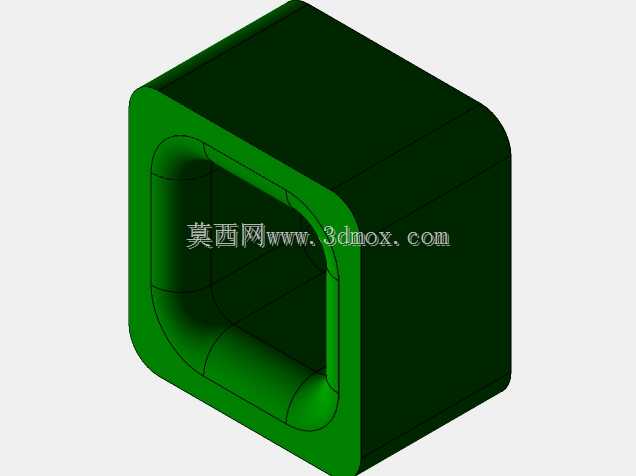

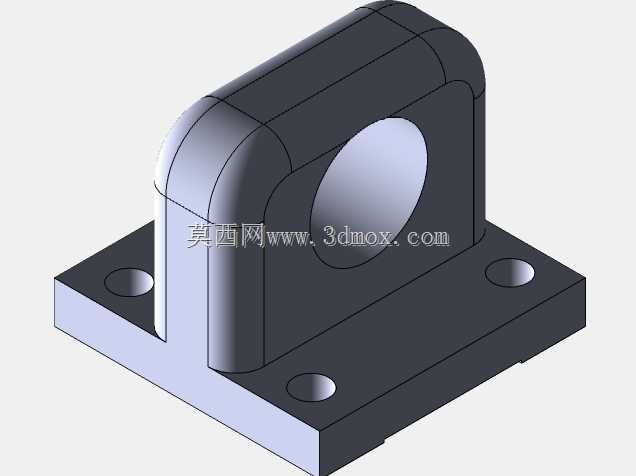

每根立式支腿内部都设置有同步导向轴,升降过程中四根支腿的位移差可控制在0.5mm以内,避免线圈起吊后出现倾斜,防止线圈与铁芯套装过程中出现刮蹭。在实际作业场景中,该装置可直接布置在绕线机与铁芯装配台之间,线圈绕制完成后可直接通过该装置完成起吊、高度微调,直接平移至铁芯正上方完成套装作业,无需额外借助行车,可大幅降低车间行车的占用率,尤其适合多工位并行作业的变压器生产车间。设计过程中针对支腿的长细比做了专门的校核,在最大额定承载工况下,支腿的侧向挠度不超过1mm,保证起吊过程的稳定性,横梁的抗弯截面模量经过优化,在保证承载能力的前提下尽可能降低自重,减少驱动负载。
装置的所有外露金属部件都做了镀锌钝化处理,可适应车间内略带腐蚀性的作业环境,与线圈接触的吊具部位都包覆有尼龙保护层,避免刚性接触损伤线圈的绝缘包裹层。不同于通用起重设备,该装置的作业边界完全围绕变压器线圈的作业需求设定,不需要过大的作业行程,也不需要超规格的承载冗余,所有结构参数都匹配变压器生产的实际工况,既不会因功能冗余造成成本浪费,也不会因参数不足无法覆盖常规生产需求,安装时仅需保证地面的基础承载力不小于5t/㎡即可,不需要额外做复杂的地基处理,适合现有生产车间的快速加装改造。
