框架式四柱下压液压机三维设计作品

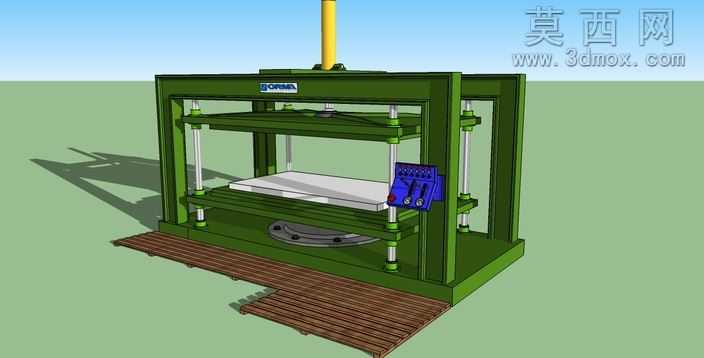

本作品为框架式下压型液压机三维建模作品，建模过程中严格遵循液压机实际生产制造的结构逻辑，采用自底向上的建模思路完成整体装配搭建。首先完成核心承载框架的建模，主体框架采用加厚钢板焊接式箱型结构设计，四根导向立柱采用镀铬硬轴材质设定，搭配自润滑铜套导向结构，保证活动横梁上下运行的同轴度与平稳性，避免压合过程中出现偏载问题。主油缸设置于框架顶部位置，采用单缸大吨位推力设计，油缸活塞杆端部与活动横梁采用法兰刚性连接，保证压力输出的均匀性。活动工作台面设置于框架下部，台面预留T型槽结构用于安装固定工装模具，工作台下方设置顶出机构预留位，可适配不同工艺的顶出脱模需求。设备前部设置木质防滑操作踏板，踏板采用格栅式结构设计，既保证操作人员站立操作的安全性，也便于掉落杂物的清理。设备侧部安装集成式液压控制阀组，阀组采用模块化布局设计，将压力调节阀、方向控制阀、流量控制阀集成安装于同一阀块上，减少管路连接的泄漏点，同时便于后期维护调试。材质渲染阶段，主体框架采用工业墨绿色锤纹漆材质，还原真实工业设备的漆面质感，导向立柱采用抛光镀铬金属材质，呈现高反光的金属光洁效果，液压管路采用高压橡胶管材质搭配镀锌金属接头，操作踏板采用深棕色实木纹理材质，阀组操作手柄采用蓝色工程塑料材质，不同部件的材质区分清晰，整体渲染效果贴近真实工业设备的视觉观感。结构设计上充分考虑设备的受力合理性，框架上下横梁均设置加强筋结构，抵消压合作业时的弯矩变形，导向立柱的上下固定端采用锁紧螺母定位结构，可长期使用后调整导向间隙，保证设备精度保持性。整体建模过程中对所有装配部件均添加了合理的装配约束，活动横梁可模拟上下压合的运动行程，能够直观展示设备的作业动作逻辑，可用于液压机结构教学、设备方案展示、工装适配模拟等场景。
