手动杠杆式小型压力机三维结构设计

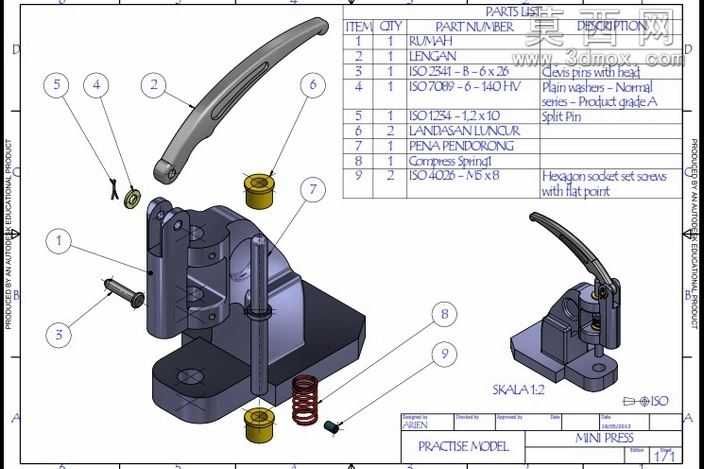

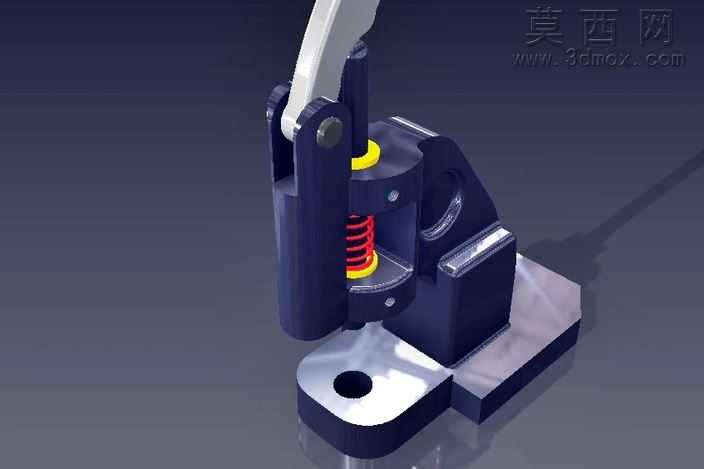

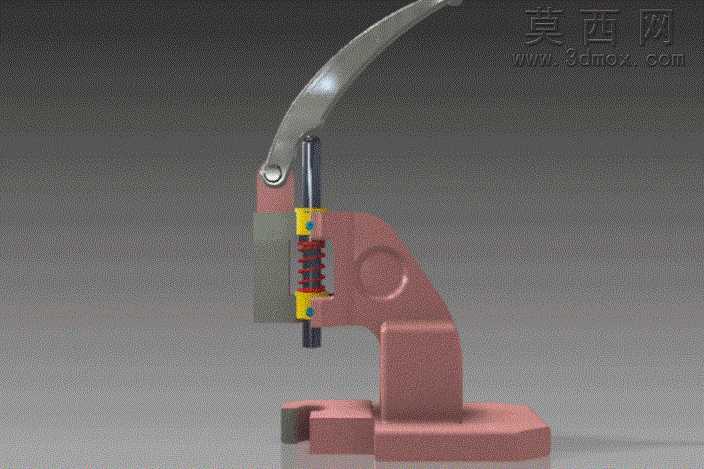

本作品为手动杠杆式小型压力机的三维参数化模型，整体采用立式悬臂基座布局，通过三维建模软件完成全零件的参数化构建与整机虚拟装配，完整还原了手动压力机的运动逻辑与结构细节。建模过程中首先完成基座主体的特征构建，采用带加强筋的L型铸铁式基座结构，底部预留安装固定孔位，保证设备放置与使用的稳定性，基座上部设置铰接支座与压头导向通道，为整套施压机构提供安装基准。施压执行部分采用杠杆增力结构，弧形手动杠杆通过销轴与基座上部铰接，杠杆下端连接压头传动组件，传动段内置复位弹簧与导向轴，导向轴与基座导向通道采用间隙配合，保证压头上下运动的同轴度，避免压装过程中出现偏载卡顿。模型对各零件的材质进行了区分设置：基座与杠杆主体采用铸铁材质，渲染时赋予哑光铸铁的深棕金属质感，表面添加细微的铸造纹理提升真实感；复位弹簧采用弹簧钢材质，赋予亮面金属质感并还原螺旋结构的光影细节；导向轴与压头采用调质钢材，表面做发黑处理的材质表现；铰接销轴、限位卡簧等标准件按照五金件的常规外观做镀铬亮面处理，不同材质的光影表现层次分明，清晰区分各功能部件。结构设计上充分考虑手动操作的人机工程性，杠杆的力臂比例经过合理测算，保证手动施加较小的力即可在压头端获得足够的压装出力，复位弹簧的刚度匹配手动操作的行程，松开杠杆后压头可自动回弹复位，压头下端预留工装安装位，可根据不同压装需求更换压头配件，适配小型零件压装、冲孔、铆接等多种轻载作业场景。整机装配过程中完成了全局干涉检查，验证了杠杆摆动全行程内各零件无运动干涉，铰接处的转动自由度、压头的移动自由度设置符合实际运动逻辑，可直接用于运动仿真演示，也可作为手动压装工装设计的参考原型，为小型手动压力设备的结构优化、非标工装改造提供直观的三维参照。
