适用于小型排水沟道的简易涡轮水力发电装置

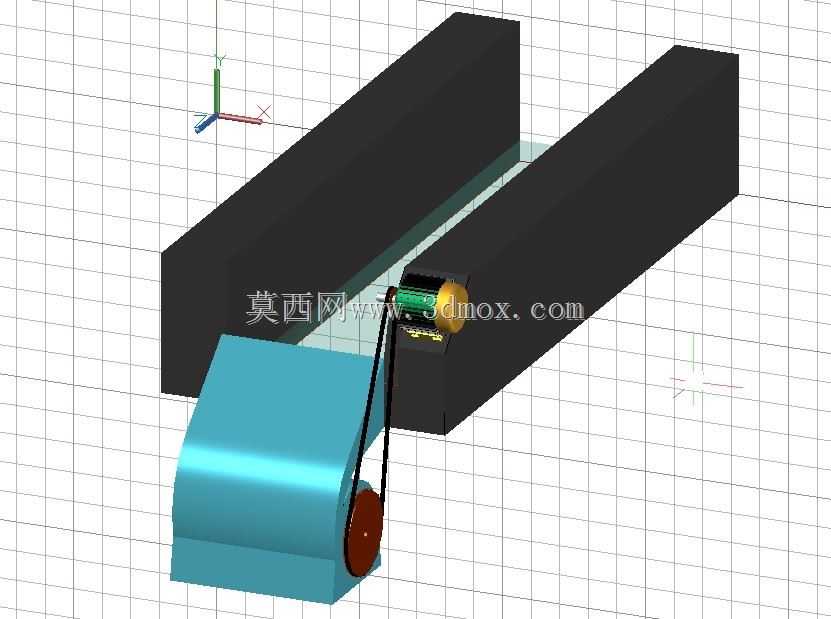

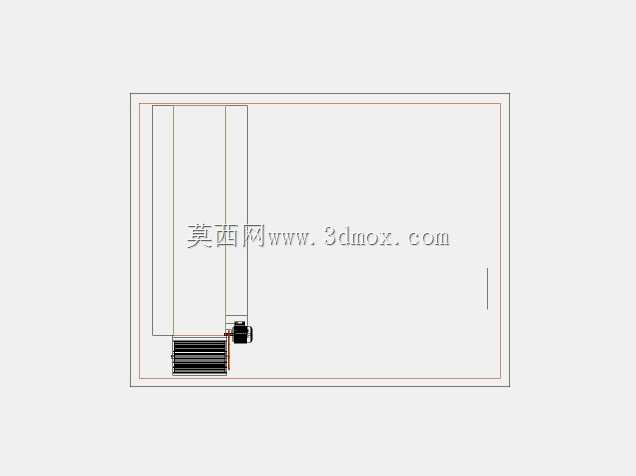

　　在零散分布式微水电开发场景中，很多具备稳定微小水流落差的排水沟、灌溉支渠、山区小溪流等点位，往往因为流量小、落差有限，不具备安装常规商用小型水轮发电机组的条件，这类点位的水流能量长期处于被浪费的状态，而这款带简易涡轮的小型水力发电装置，正是瞄准这类零散微水能资源的利用需求设计的。从结构布局来看，装置整体采用分体式排布，水流过流段为长直槽型结构，可直接嵌入现有排水沟道的渠段中，不需要对原有渠道进行大规模的开挖改造，槽体的宽度可根据实际安装的排水沟宽度做适配调整，常规适配的渠道宽度在300mm到600mm区间，槽体高度不超过400mm，安装时仅需将槽体段与原有渠道的顺水流方向对齐，做好两端的防渗衔接即可，大幅降低了现场施工的工作量。

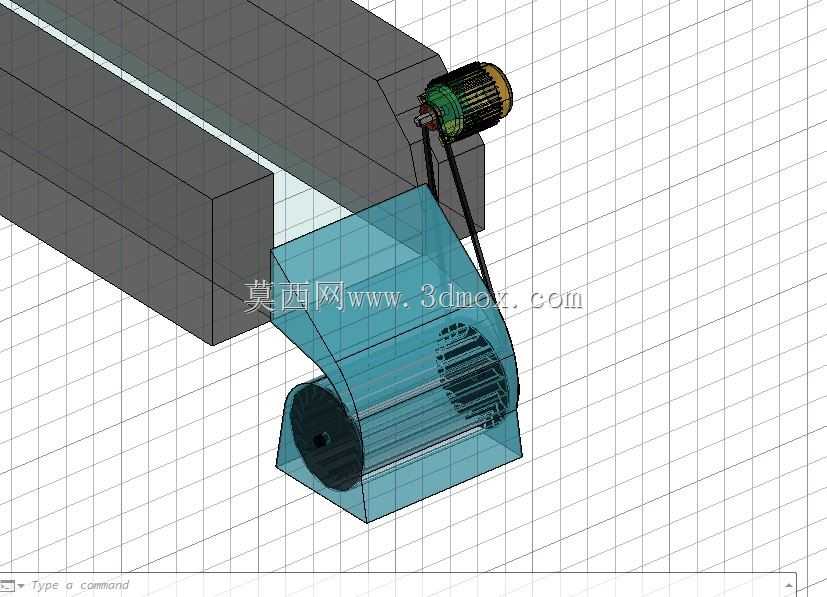

　　涡轮组件设置在槽体的中段位置，采用冲击式涡轮结构，水流顺着槽体流动时直接冲击涡轮叶片带动转轴转动，不需要设置复杂的导水机构，这种结构对水流中的小颗粒杂质容忍度更高，不容易被渠道中裹挟的落叶、细小砂石卡滞，日常运维的清理频率远低于带精密导叶结构的水轮机组。动力传输采用皮带传动结构，涡轮转轴输出的扭矩通过皮带传递到外侧的发电单元，发电单元采用密封式壳体安装在槽体侧边的平台上，位置高于渠道的最高溢流水位，避免汛期水位上涨时水流倒灌浸泡发电组件，传动皮带的张紧结构做了简化设计，现场调整时仅需松动发电单元的固定螺栓，调整位置后重新锁紧即可完成张紧度调节，不需要专用的张紧轮配件，适合偏远无专业运维条件的区域使用。

　　从实际应用场景来看，这类装置可以为偏远山区的零散住户提供基础的照明、小型通讯设备充电的电力供应，也可以安装在农田灌溉的排水沟道上，为田间的小型传感器、自动灌溉控制阀门提供持续的工作电源，不需要额外铺设供电线路，也不需要搭配储能电池做长时间的电力储备，只要渠道内有稳定的流动水流，就能持续输出低压电力。设计过程中特意简化了整体的零件数量，整个装置的非标准零件数量控制在较低水平，槽体部分可采用普通钢板焊接成型，也可根据现场条件采用混凝土预制结构，涡轮叶片可采用工程塑料注塑或者薄钢板冲压成型，不需要高精度的加工设备就能完成制作，大幅降低了装置的制造成本与制作门槛。

　　在安装边界的考量上，装置整体的重量控制在单人可搬运的范围内，不需要大型吊装设备就能完成现场安装，槽体的进水端做了小角度的导流坡面，可减少水流进入槽体时的水头损失，同时避免水流在进水端形成雍水溢出渠道，发电单元的输出端预留了标准的接线端口，可直接连接低压用电设备或者小型整流稳压模块，不需要额外做接线适配。不同于常规水电设备追求高转换效率的设计思路，这款装置的设计核心优先考虑的是场景适配性、低运维难度与低成本制作，针对的是过去被忽略的微小型水能资源点位，填补了微小流量、低落差场景下水电利用设备的空白，结构上没有复杂的精密配合部件，即使是没有专业水电安装经验的人员，对照简单的安装说明就能完成组装与调试，日常使用过程中仅需定期清理涡轮处缠绕的杂物即可，不需要定期更换润滑油、做精密的间隙调整等专业维护工作。在结构强度设计上，槽体部分可承受渠道内短时的大流量水流冲击，侧边的发电单元安装支架做了加强处理，即使在水流波动较大的工况下也不会出现移位或者振动过大的问题，传动皮带的防护结构可避免落叶、杂物卷入传动部位，提升运行的可靠性。
