110kV垂直式高压隔离开关结构设计

　　在110kV电压等级的户外变电站、开关站架空进线侧，垂直布置的隔离开关是输变电回路里不可或缺的一次设备，这类设备承担着无负荷状态下分合电路、形成明显电气断口的核心作用，为后续断路器、主变等设备的检修作业提供可靠的安全隔离边界，避免带电侧电压误窜至检修区段引发安全事故。不同于水平断口的隔离开关产品，垂直式结构的断口方向沿竖直方向展开，在变电站横向占地紧张的场景下，能够有效压缩间隔宽度方向的安装空间，尤其适配山区紧凑型变电站、城市近郊户内GIS站外接架空回路的布置需求，在123kV额定电压等级的输变电网络中应用广泛。

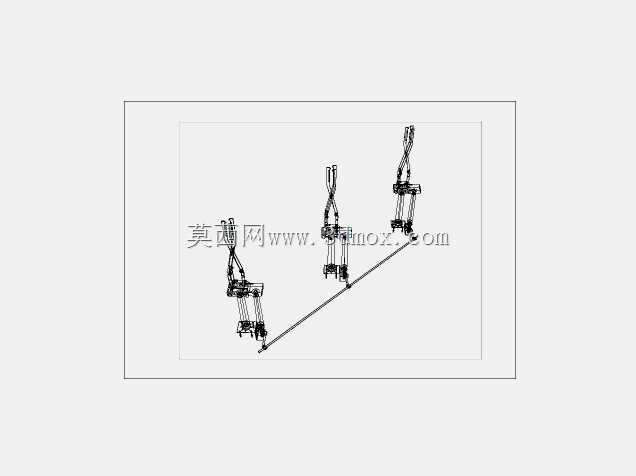

　　从结构设计逻辑来看，这款隔离开关采用三极联动的立式布置方案，极间中心距设定为2000mm，这个尺寸是结合110kV电压等级的带电间隙要求、相间安全绝缘距离反复校核确定的，既能够满足工频耐压、雷电冲击耐压下的相间绝缘要求，也不会因为极距过大造成整体支架材料的浪费。每极的导电回路采用上、下触头配合的结构，分闸状态下动触头向上抬升形成竖直方向的明显断口，断口的绝缘距离完全满足123kV系统的外绝缘要求，合闸状态下动触头与静触头紧密压接，接触电阻控制在微欧级，能够承载2000A的额定持续电流，在回路发生短路故障时，可承受40kA的短时热电流与100kA的峰值动电流，不会出现触头熔焊、结构变形的问题。

　　设备的支撑结构采用热镀锌钢制支架，所有外露金属构件都做了防腐蚀处理，能够适应户外高温、高湿、覆冰、强风沙的复杂运行环境，绝缘子部分采用高强度瓷质或硅橡胶绝缘件，一端固定在底架上承载静触头与出线端子，另一端随动触头传动机构完成分合闸动作。传动系统采用三相联动的连杆结构，配合同期调整装置，能够保证三极触头分合闸的同期性偏差控制在工程允许范围内，避免分合过程中出现不同期引发的过电压问题。接地刀部分与主断口设置可靠的机械联锁，只有主断口完全分开到位后，接地刀才能合闸，接地刀合闸状态下主断口无法进行合闸操作，从机械结构上杜绝误操作的可能，完全满足电力系统“五防”的硬性要求。

　　从安装边界来看，这款设备的底架安装孔位按照110kV户外配电装置的标准间隔尺寸设计，基础预埋时只需要按照安装图纸预留对应位置的地脚螺栓孔即可，设备整体重心沿竖直轴线分布，安装时不需要额外设置侧向支撑结构，垂直方向的操作空间预留只需要满足动触头分闸时的最大抬升高度即可，相比水平断口的隔离开关，能够减少约30%的横向安装空间占用。出线端子的位置与常规110kV架空线的引线高度匹配，不需要额外增设过渡母线，能够直接与门型架的引流线连接，减少现场安装的施工工作量。

　　在实际选型应用中，这类垂直式隔离开关通常布置在主变110kV侧进线、母线分段、出线间隔的断路器靠母线侧与靠线路侧，作为明显断开点使用，日常运行中处于合闸位置导通回路，只有在回路停电检修时才进行分闸操作，操作频次相对较低，因此结构设计上更侧重长期运行的接触可靠性、绝缘稳定性，以及户外环境下的抗老化性能。导电部分的触头表面镀银处理，避免长期暴露在空气中氧化造成接触电阻升高，传动部分的轴承采用自润滑结构，减少日常运维的润滑工作量，所有转动密封部位都设置防水密封圈，防止雨水进入轴承部位造成锈蚀卡涩。

　　建模过程中需要重点关注的几个结构点：一是三极之间的连杆传动尺寸链，要保证每极的动触头行程一致，分闸位置的断口距离统一，合闸位置的触头插入深度符合设计要求；二是绝缘件的爬电距离要按照安装地区的污秽等级选型，重污秽区域需要选用大爬距的绝缘子，避免污闪事故；三是联锁机构的动作逻辑要完全符合电力安全规程要求，机械联锁的位置要准确，不能出现联锁失效的情况；四是整体结构的刚强度要满足短路电动力的要求，在峰值电流产生的电动力冲击下，支撑结构与导电部分不能出现超过允许值的变形，保证触头不会因为电动力斥开产生电弧。
