霍尼韦尔SZR-MY4-N1-24VDC通用继电器结构

　　这款通用电磁继电器是工控回路、低压配电系统里极为常见的控制类元件，日常在自动化产线控制回路、楼宇配电信号中转、小型设备启停联锁场景里都能见到它的身影，核心作用是用小电流控制信号去驱动大电流负载回路，同时实现控制侧与负载侧的电气隔离，避免强电串入控制端损坏PLC、采集卡这类弱电控制设备。从结构设计来看，这款继电器采用透明外壳封装，日常运维巡检时可以直接观察内部触点动作状态，不用拆壳就能判断线圈是否得电、触点是否存在烧蚀粘连的情况，外壳的卡扣结构和底座配合紧密，既可以防止车间内的粉尘、切削液雾气进入内部影响触点接触可靠性，也能在器件损坏时快速拔插更换，不用重新接线，大幅缩短设备停机维护的时间。

　　内部结构上，线圈部分采用卧式绕制结构，搭配导磁轭铁形成闭合磁路，在线圈通入额定24V直流电压时，衔铁在电磁力作用下吸合，带动联动的触点支架完成触点状态切换，四组触点的布局沿底座长度方向等距排列，每组触点都包含常开、常闭两个独立接点，支持同时切换四路独立回路，触点部分采用带镀金层的合金材质，既可以满足小信号回路的低接触电阻要求，也能在额定负载下承受一定的冲击电流，减少长期动作带来的触点氧化问题。安装边界方面，这款继电器适配标准的十四脚继电器底座，引脚间距符合通用工控继电器的安装规范，既可以直接卡在标准DIN导轨上的底座上，也可以通过底座的安装螺丝直接固定在设备内部的安装板上，整体外形方正，外壳的长宽高尺寸适配常规电气柜内的安装空间，接线端的标识清晰印在底座表面，和外壳上的引脚定义一一对应，现场接线时不用反复核对手册就能快速完成接线，避免接错点位导致的回路故障。

　　设计过程中，复位弹簧的弹力参数经过匹配调校，既保证线圈失电时触点可以快速可靠复位，不会出现触点粘连后无法断开的情况，也不会因为弹力过大导致线圈吸合电压过高，出现额定电压下无法可靠吸合的问题；触点间的绝缘隔板将每组触点独立分隔，避免多回路之间出现飞弧短路，尤其是在驱动感性负载时，触点分断产生的电弧会被隔板限制在独立腔室内，不会波及相邻触点引发相间短路。在实际选型应用中，这类通用继电器常被用在PLC输出端的中转扩容，因为PLC本身的输出点带载能力有限，无法直接驱动接触器、电磁阀这类功率稍大的元件，通过这款继电器做中转，PLC只需要输出毫安级的控制信号给继电器线圈，就能通过继电器的触点输出安培级的负载电流，同时还能将现场的负载回路和PLC的内部回路做电气隔离，抑制现场的浪涌、干扰信号串入PLC导致的程序跑飞、模块损坏问题。

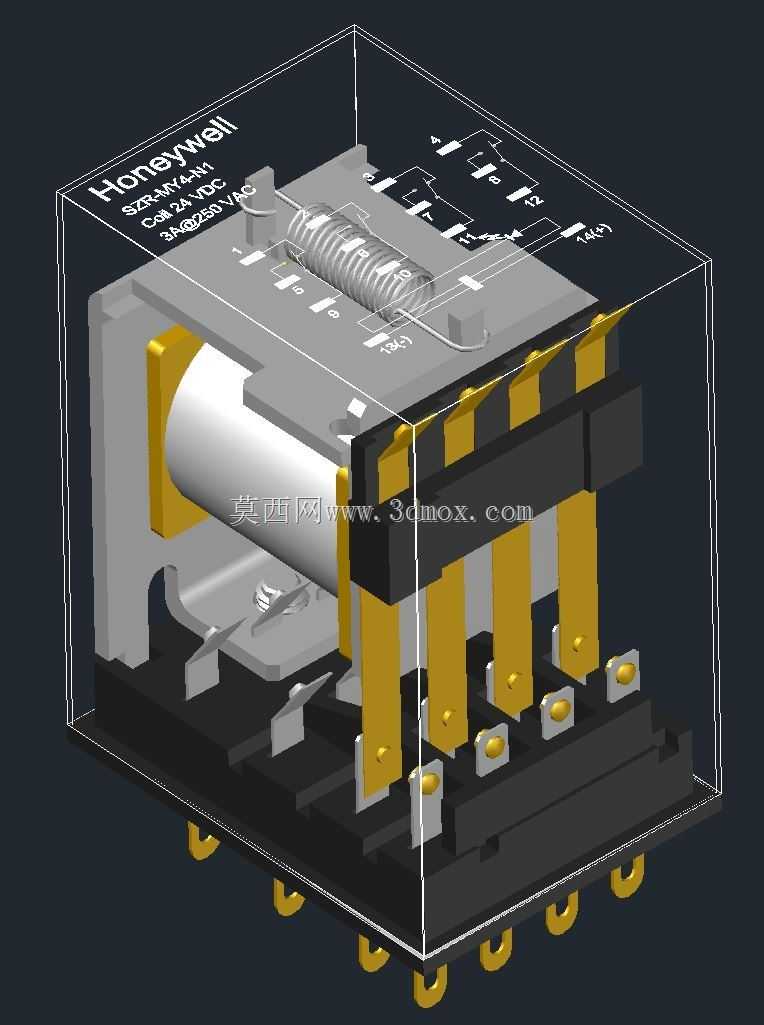

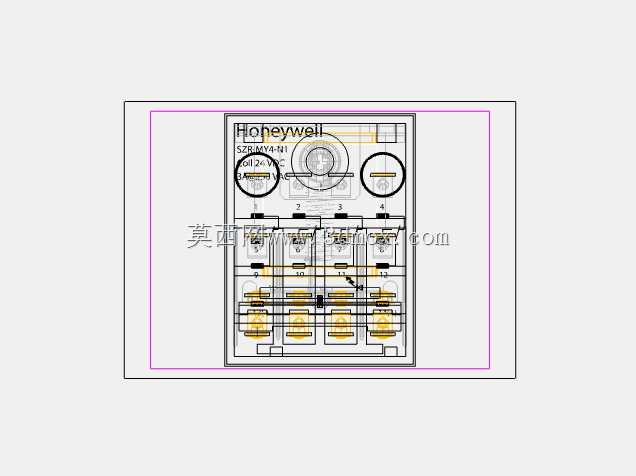

　　另外在一些老旧设备的改造场景里，这款继电器的安装尺寸和市面上主流的同规格MY系列继电器完全兼容，替换时不需要改动原有底座和接线，直接拔插就能完成更换，适配性很强。模型完整还原了继电器的内部结构细节，从线圈的绕线层、轭铁的导磁结构、触点的弹片形态到底座的引脚结构、外壳的卡扣位置都做了等比例还原，做电气柜布局设计时可以直接调用这个模型，核对安装空间、接线操作空间是否足够，避免出现器件安装后和周边线槽、其他元件干涉的问题，也可以用来做电气原理教学的演示模型，直观展示电磁继电器的动作原理和内部结构组成，帮助初学者快速理解继电器的工作逻辑。
