16路光耦隔离继电器控制模块结构设计

　　在低压工控回路、创客DIY电控项目、小型自动化设备的信号转接场景里，多通道继电器模组是衔接弱电控信号与强电负载的核心中转部件，这款16通道带光耦隔离的继电器板，就是针对多回路集中控制需求开发的标准化电控组件。做这类板卡的三维建模时，首先要锚定实际安装的边界约束：板体采用标准玻纤环氧板基材，整体长宽尺寸适配常规DIN导轨安装卡扣的固定孔位，也预留了螺丝直装的通孔，可直接固定在设备电控仓的绝缘安装板上，板上元件的高度差需要严格核对——继电器本体的顶部高度、接线端子的凸起高度、状态指示灯的突出尺寸都要在建模时精准还原，避免安装时和仓盖、相邻走线槽产生干涉。

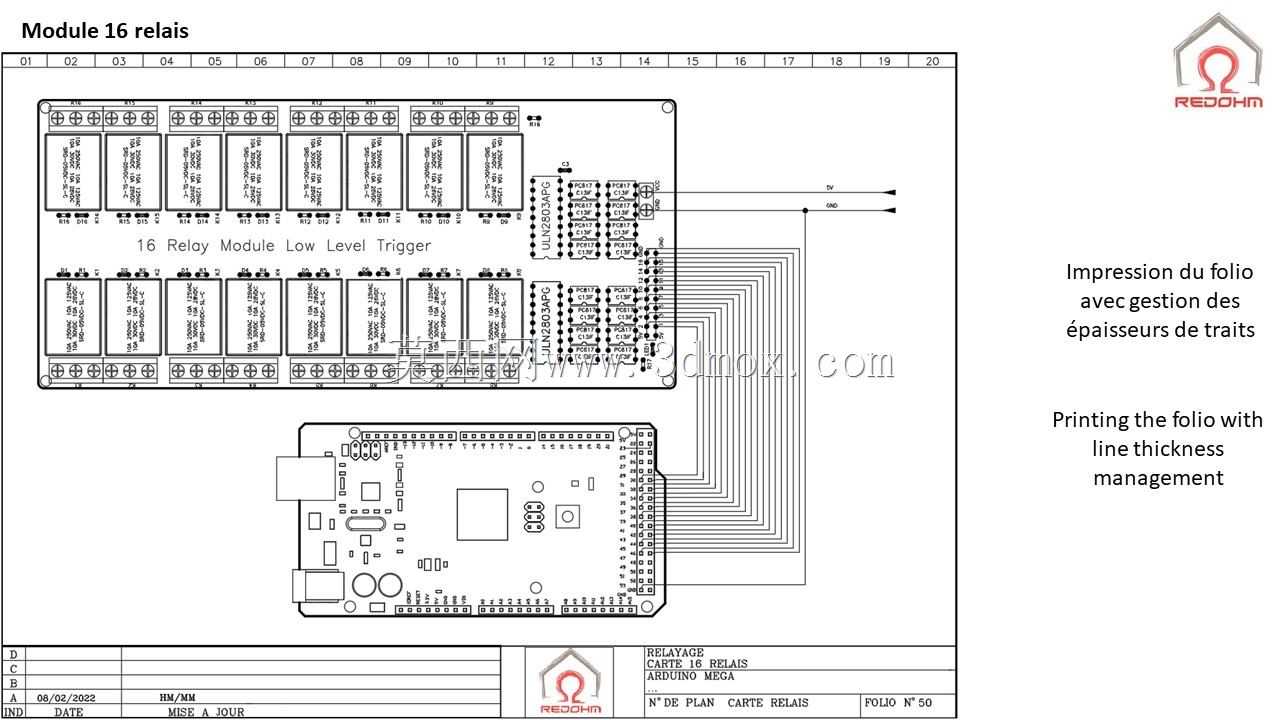

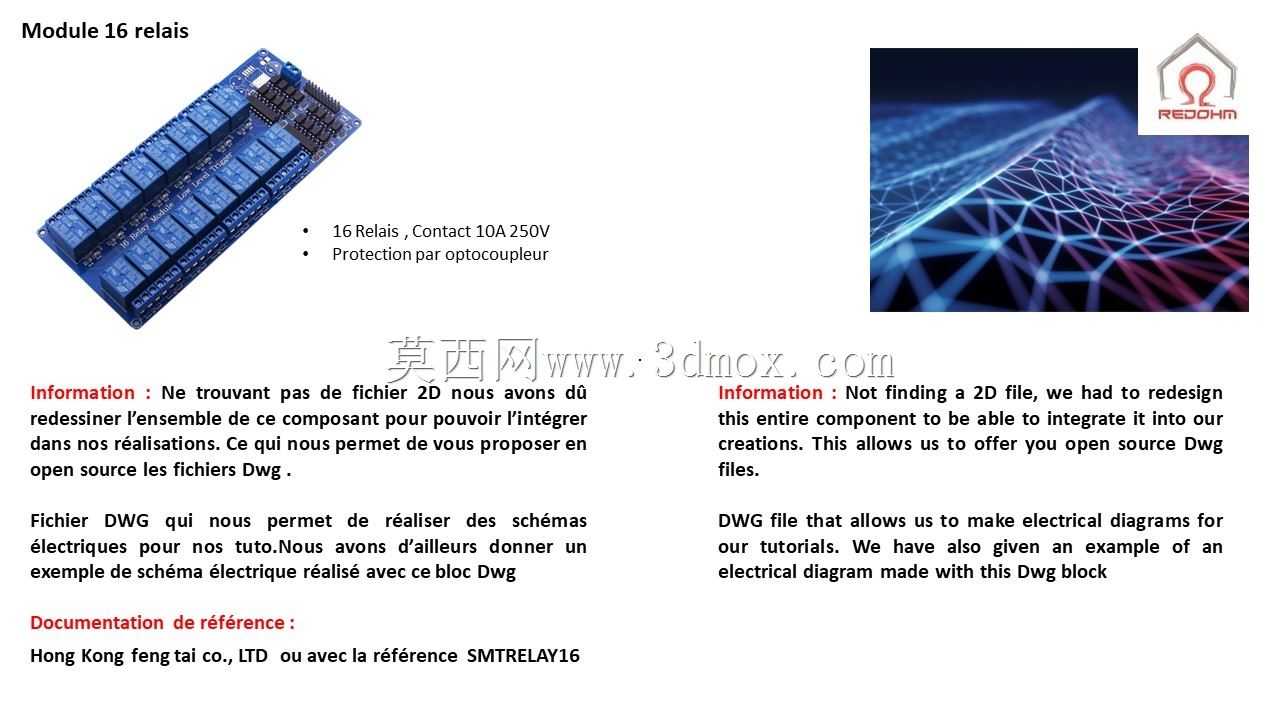

　　从功能特性来看，每一路继电器都独立配置了光耦隔离电路，输入端的控制信号和输出端的强电回路完全电气隔离，能有效避免负载端的浪涌、尖峰电压反窜到主控板侧，烧坏Arduino这类低压控制核心，单路触点支持10A 250VAC的通断能力，可直接驱动中小功率的交流接触器、电磁阀、指示灯组、小型电机这类常见工控负载，不需要额外扩容中间继电器，能大幅简化电控柜的布线复杂度。板上每路通道都对应设置了工作状态指示灯，回路导通时对应灯位点亮，现场调试排查故障时不需要逐路测量通断，一眼就能确认通道的工作状态，输入端的接线端子采用拔插式设计，接线、换线时不需要反复拧动端子螺丝，维护效率更高。

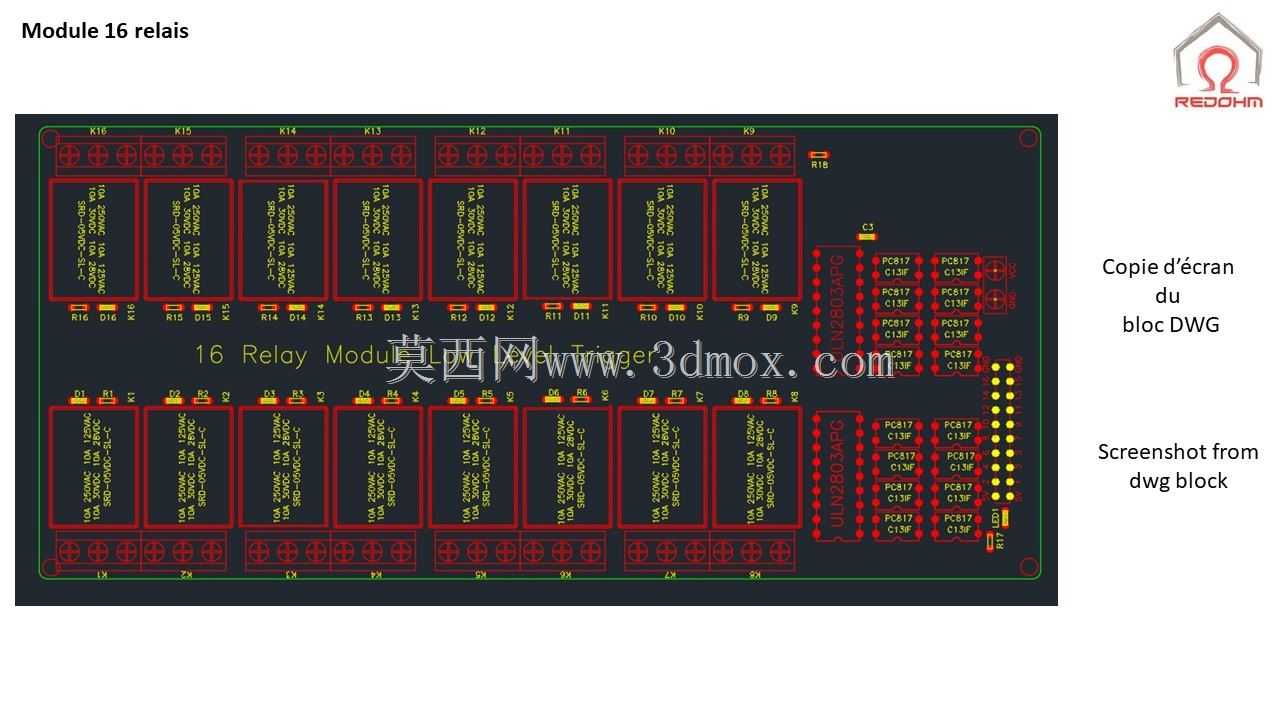

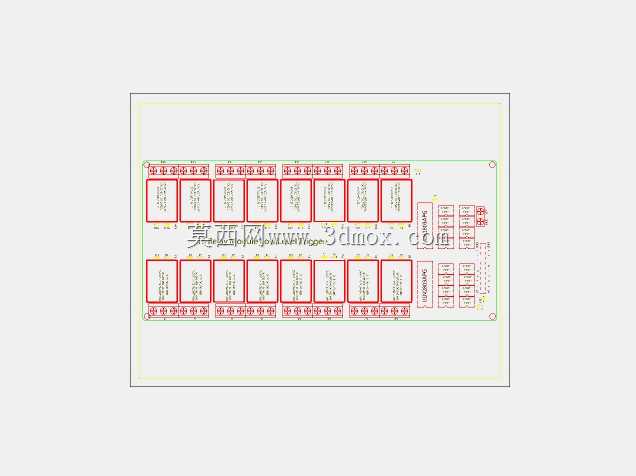

　　设计这类模组的三维模型时，不能只做板体的平面拉伸，要把所有元件的装配关系还原到位：16个继电器沿板体长边等距排布，间距刚好预留接线操作的手指空间，不会出现插线时相邻端子互相干扰的问题；光耦元件布置在继电器和输入端子之间，走线距离最短，能减少信号传输的干扰；板边预留的固定孔位做了沉台设计，螺丝锁紧后螺帽不会突出板体表面，避免和相邻元件短路。输出端的接线端子统一布置在板体的另一侧，强电走线和弱电控制走线完全分侧排布，符合电控布线的强弱电分离规范，减少线间干扰。

　　实际选型应用时，这类16路模组常被用在智能仓储的货道控制、小型生产线的工位动作触发、智能家居的灯光回路集中控制、教学实验台的电控实训单元里，建模时还原的安装尺寸、元件位置，可以直接用来做电控仓的布局仿真，提前确认走线空间、安装位是否匹配，避免实际装配时出现孔位不对、元件顶壳的问题。建模过程中还要注意接插件的插拔空间预留，输入输出端子的外侧都要留出至少15mm的操作空间，方便后期接插线束，光耦元件的上方不要布置其他遮挡结构，方便后期检修时测量信号。板体的四角做了圆角处理，避免安装时尖角划破线束绝缘层，这些细节都是实际工程应用中反复验证过的设计要点，在三维模型里都要完整体现，才能给后续的结构布局、安装设计提供准确的参考依据。
