29米格构式高压输电铁塔结构设计

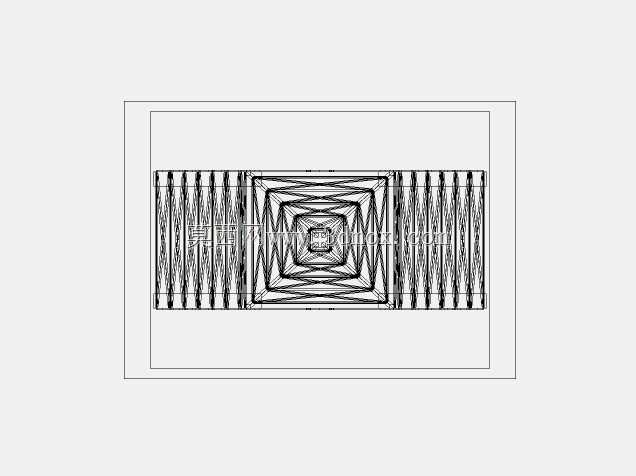

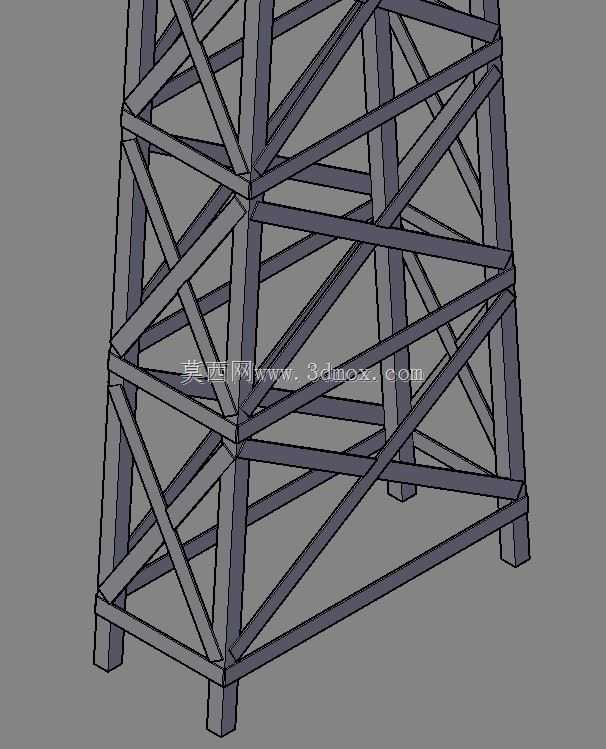

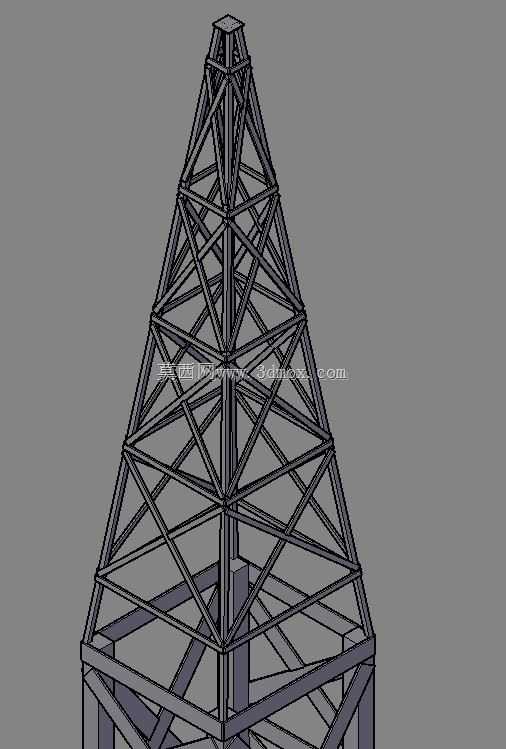

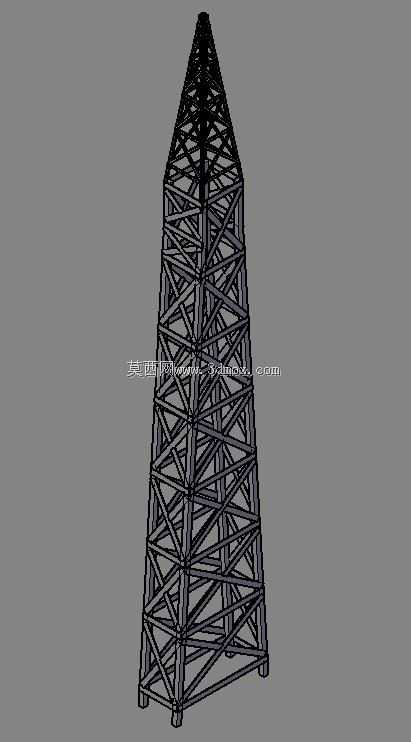

　　在架空高压输电线路的布设场景中，输电铁塔是承担导线、避雷线悬挂支撑的核心承载结构，本次设计的29米高度格构式输电铁塔，主要应用于平原、丘陵区域的10kV-35kV电压等级输电线路架设，也可适配城郊配网改造、工业园区专线供电的杆塔布设需求，能够在常规气象条件下承担导线自重、覆冰载荷、风载荷以及极端工况下的断线张力作用，保障输电线路的跨距合规与对地安全距离。从结构设计思路来看，该铁塔采用正方形截面的空间桁架结构形式，主材选用等边角钢拼接，斜材与辅材通过节点板与主材螺栓连接，整体截面从底部到顶部呈线性收窄，既可以降低塔顶的风阻系数，也能让整塔的应力传递路径更顺畅，底部根开尺寸经过载荷验算确定，能够保证塔体在最大设计风速下的抗倾覆稳定性，避免基础承受过大的偏心弯矩。

　　塔体的功能分区清晰，下部区域预留了足够的横担安装接口，可根据线路回路数加装单回或双回横担，满足不同布线需求；顶部设置了避雷线支架安装位，能够架设架空避雷线，防范直击雷对输电线路的侵害；塔身每间隔一定高度设置了检修爬梯的固定点位，方便后期运维人员登塔作业，同时在塔腿位置设计了通用的地脚螺栓连接法兰，能够适配常规的现浇混凝土铁塔基础，无需额外定制连接构件，降低现场施工的适配难度。从外形尺寸与安装边界来看，整塔总高度29米，底部根开尺寸控制在常规运输车辆的装载宽度范围内，塔体分段设计为多个模块化节段，单段长度满足公路运输的限长要求，现场组装时可通过螺栓拼接完成，无需现场焊接作业，能够大幅缩短施工周期。

　　在结构受力设计上，所有杆件的截面选型都经过了满应力验算，主材的长细比控制在规范允许范围内，避免杆件出现失稳变形；节点板的尺寸与螺栓排布经过优化，既保证节点的连接强度，也尽可能减少节点位置的应力集中，降低长期运行过程中节点疲劳损伤的概率。不同于传统的水泥电杆，这种格构式钢塔的占地面积更小，对施工区域的地形适应性更强，即使在坡度不大的山坡区域也可以通过调整塔腿长度实现水平安装，不需要大面积平整场地；同时钢塔的构件全部为工厂预制，加工精度可控，现场安装的质量更容易保障，后期运维过程中如果出现局部杆件损伤，也可以单独更换对应杆件，不需要整塔拆除重建，全生命周期的维护成本更低。

　　在实际应用中，该塔型的设计档距可以覆盖常规配网线路的档距需求，导线悬挂点的高度能够满足居民区、非居民区的对地安全距离要求，同时塔体的结构冗余量能够适配一定范围内的导线规格升级，未来如果线路扩容更换更大截面的导线，不需要更换塔体，只需要校验局部连接节点的强度即可，具备较好的远期适配性。设计过程中也充分考虑了加工制造的工艺性，所有杆件的下料长度都做了标准化归并，减少不同规格角钢的采购种类，降低工厂备料成本；螺栓孔的间距统一遵循输电铁塔加工的标准规范，能够使用常规的铁塔加工设备完成冲孔、裁切作业，不需要定制特殊工装，适合批量加工生产。塔体的外形采用渐变式棱锥造型，除了结构受力的考量外，也能降低塔体的视觉突兀感，在城郊、景区周边布设时对景观的影响更小；同时格构式的结构透风率高，在强风区域的风载荷更小，相比实心截面的杆塔，抗风性能更优，能够在设计风速范围内保持结构稳定，避免出现倒塔、断线等事故。针对不同的覆冰区域，该塔型的杆件选型也预留了调整空间，可以根据当地的覆冰厚度更换对应规格的斜材与辅材，不需要改动整体的结构外形与安装接口，实现同一种塔型适配不同气象区域的使用需求，减少设计重复工作量，也方便电力运维部门的物料储备与管理。
