窗式三角夹持支撑固定结构

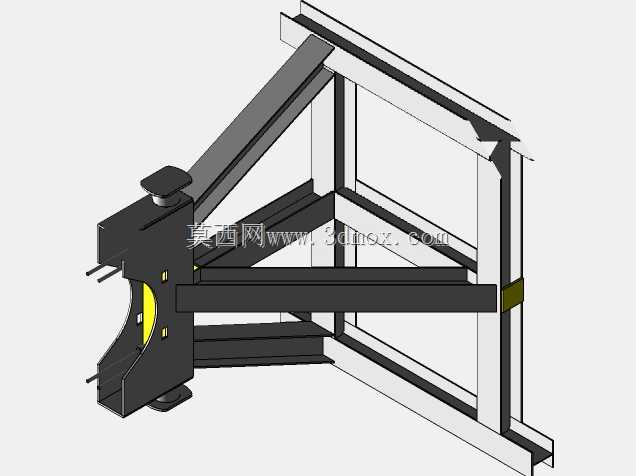

　　该支撑结构主要面向窗体侧装设备的挂载场景，常见于工业现场窗体旁的检测仪器、临时布线支架、小型作业工装的固定需求，区别于墙面打孔安装的形式，这类结构无需破坏窗体周边墙体饰面，依托窗体边框的型材结构完成夹持锁紧，适配多数常规推拉窗、平开窗的边框截面尺寸，在临时检测工位搭建、户外窗体侧设备临时固定、车间窗体旁辅助工装挂载等场景下使用频率较高。结构整体采用三角受力构型，主支撑臂与窗体贴合面、夹持臂形成稳定的三角形受力体系，可有效抵消挂载设备产生的倾覆力矩，避免挂载后出现结构晃动、夹持滑脱的问题。

　　夹持端采用弧形贴合面设计，配合两侧的定位凸块，可适配不同圆角、直角截面的窗体边框型材，接触位置预留的缓冲垫安装槽可加装橡胶垫，既可以增大夹持摩擦力提升锁紧可靠性，也能避免夹持力过大对窗体边框表面的涂层、型材造成压痕损伤。顶部与底部的锁紧旋钮采用大直径滚花设计，无需额外工具即可手动完成锁紧与松脱操作，旋钮下方的压块采用自适应角度设计，可随窗体边框的表面角度自动微调贴合角度，保证锁紧时压块与边框表面完全贴合，不会出现点接触导致的压应力集中问题。

　　横向支撑臂采用槽型截面设计，在保证整体结构刚性的前提下尽可能降低自重，臂身预留的长条调节槽可根据挂载设备的安装孔位调整固定位置，适配不同安装尺寸的挂载件，支撑臂与三角加强筋之间采用一体化折弯成型结构，减少拼接焊缝带来的应力集中问题，整体结构的受力路径直接，挂载载荷可通过横向支撑臂直接传递到两侧的夹持臂上，再通过夹持端的锁紧力传递到窗体边框上，无多余的受力转接环节。安装边界方面，该结构适配的窗体边框厚度范围覆盖常规民用与工业窗体的常见型材厚度，夹持臂的开合行程可满足多数场景的使用需求，整体结构突出窗体表面的尺寸经过优化，不会影响窗体的正常开合操作，安装后窗体仍可在原有行程内正常开关，无需拆卸支撑结构。

　　设计过程中优先考虑了装拆便捷性，整个结构无零散易丢的小零件，所有锁紧构件均与主体结构连接为一体，现场安装时只需将夹持臂卡在窗体边框对应位置，拧紧上下两个锁紧旋钮即可完成固定，拆卸时只需松开旋钮即可整体取下，不会在窗体或墙体上残留安装痕迹。结构的受力校核重点针对悬臂端的额定挂载载荷，三角加强筋的布置位置刚好对应悬臂端载荷的最大弯矩截面，可有效降低支撑臂的截面应力，避免长期挂载出现塑性变形，夹持端的弧形接触面经过粗糙度处理，配合缓冲垫后可提供足够的静摩擦力，保证在额定挂载载荷下不会出现沿窗体边框方向的滑移。针对不同场景的使用需求，夹持端的压块可更换为不同厚度的规格，以适配更宽范围的边框厚度，横向支撑臂上的安装槽也可兼容标准件的固定螺栓，无需额外加工即可完成常规工装、设备的固定安装。
