110kV三极水平式高压隔离开关结构设计

　　在110kV电压等级的户外敞开式变电站中，水平布置的三极隔离开关是母线侧、出线侧回路里必不可少的一次设备，它本身不具备开断负荷电流的能力，核心作用是在断路器分闸完成后，提供明显可见的电气断口，将待检修的母线、断路器、互感器等设备与带电部分可靠隔离，形成满足安规要求的绝缘间隔，避免检修过程中出现误送电、感应电伤人的风险，同时也可配合断路器完成特定的母线切换倒闸操作。这款S2DA型隔离开关采用三极联动的卧式结构，极间距设定为2000mm，这个尺寸是结合110kV系统户外带电安全距离要求确定的，能够在123kV最高运行电压、50Hz工频工况下，保证相间、相对地的绝缘距离满足污秽地区、高海拔修正后的绝缘要求，不会出现相间闪络问题。

　　额定电流2000A的参数设定，匹配常规110kV出线、主变进线回路的载流需求，40kA/100kA的动热稳定参数，能够承受线路近端短路时的电动力冲击与短时热效应，不会出现触头熔焊、结构变形的问题。从结构设计逻辑来看，三极共用一套传动连杆，单极采用双柱立开式的导电结构，每极的两个支柱绝缘子分别固定在底部的安装底座上，导电闸刀分为两段，分别铰接在两个绝缘子顶部的接线座上，分闸操作时，连杆带动底座内的传动机构转动，驱动两侧绝缘子同步反向旋转，带动两段闸刀向上翻转打开，形成垂直方向的明显断口，合闸时则反向转动，让两段闸刀在中间位置可靠扣合，主触头采用梅花式接触结构，外围配备压紧弹簧，保证长期运行时触头接触压力稳定，降低接触电阻，避免大电流工况下触头发热。

　　接地刀部分集成在每极的底座侧方，与主闸刀之间设置机械联锁，只有主闸刀完全分闸到位后，接地刀才能进行合闸操作，接地刀合闸后会将出线侧的导电部分可靠接地，释放线路残余电荷，完全杜绝误操作的可能。安装边界方面，设备底部的三个安装底座采用统一的安装孔位设计，可直接固定在变电站的混凝土基础支架或者钢结构支架上，基础预埋螺栓的孔距需要匹配底座的安装尺寸，设备整体的水平安装精度要求控制在2mm/m以内，避免传动连杆出现卡涩，影响三极的分合闸同期性。传动连杆的长度可根据现场实际安装的极间距离做微调，安装时需要保证三极的转轴同轴度偏差不超过1mm，否则会出现某一极分合闸不到位的情况。

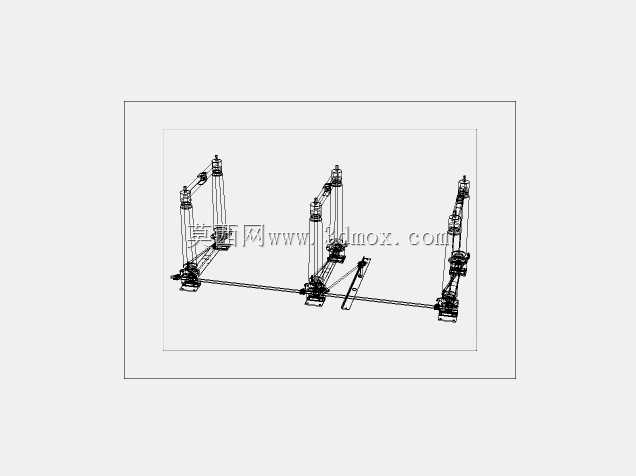

　　导电部分的接触面全部采用镀银处理，降低接触电阻，同时所有外露的金属结构件都采用热镀锌防腐工艺，适配户外长期日晒雨淋、污秽腐蚀的运行环境，绝缘子采用防污型瓷质绝缘子，爬电距离满足二级污秽区的运行要求，可在多粉尘、多雨的户外环境下长期稳定运行。从建模细节来看，整个结构完全还原了实际产品的装配关系，从底部的安装底座、轴承座、传动拐臂，到中部的支柱绝缘子、均压环，再到上部的导电闸刀、触头、接线端子，还有联动的传动连杆、操作机构连接法兰，所有零件的尺寸比例、装配间隙都按照实际工程参数设置，可直接用于变电站的三维布置设计、设备选型校核，也可作为高压开关结构设计的参考案例，帮助设计人员理解户外高压隔离开关的传动逻辑、绝缘配合、安装配合的设计要点，在做变电站整体三维建模时，可直接导入该模型，校验设备与周边母线、架构、其他设备的安全净距，避免设计阶段出现距离不足的问题，减少现场施工的返工风险。
