230KV高压螺栓型电力连接金具结构

　　在高压架空输电线路的张力段布设作业中，导线接续与设备端接的可靠性直接决定整条线路的运行稳定性，尤其是220kV电压等级的张力档区段，导线长期承受风振、覆冰拉力与温度交变带来的应力变化，连接金具的结构合理性是线路运维环节中不可忽视的核心设计点。本次涉及的螺栓压紧式连接结构，正是针对ACSR 336-1113 AWG型钢芯铝绞线设计的表面安装型连接端子，适配230kV电压等级的张力塔位、设备引下接点位的电气连接需求。

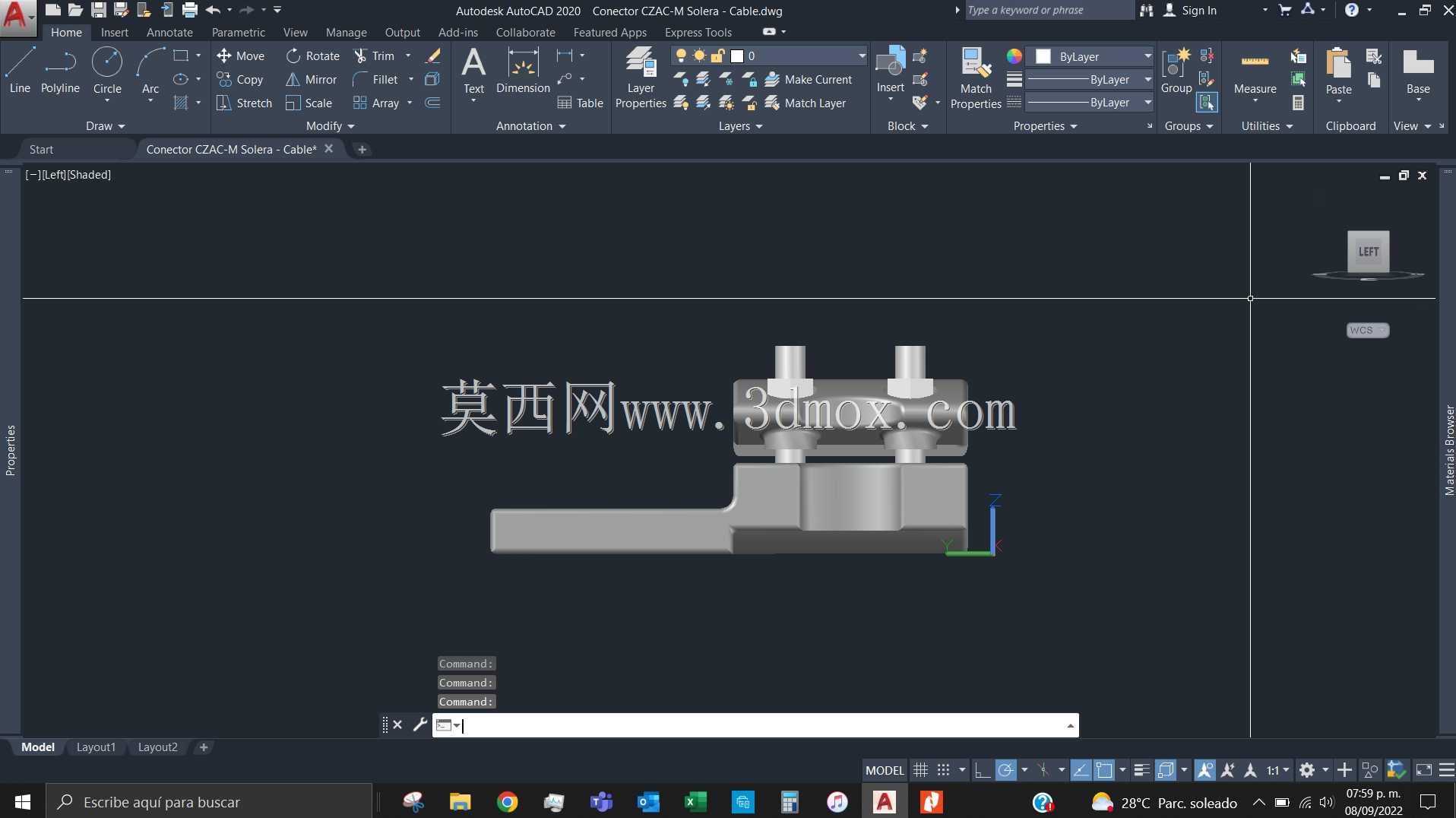

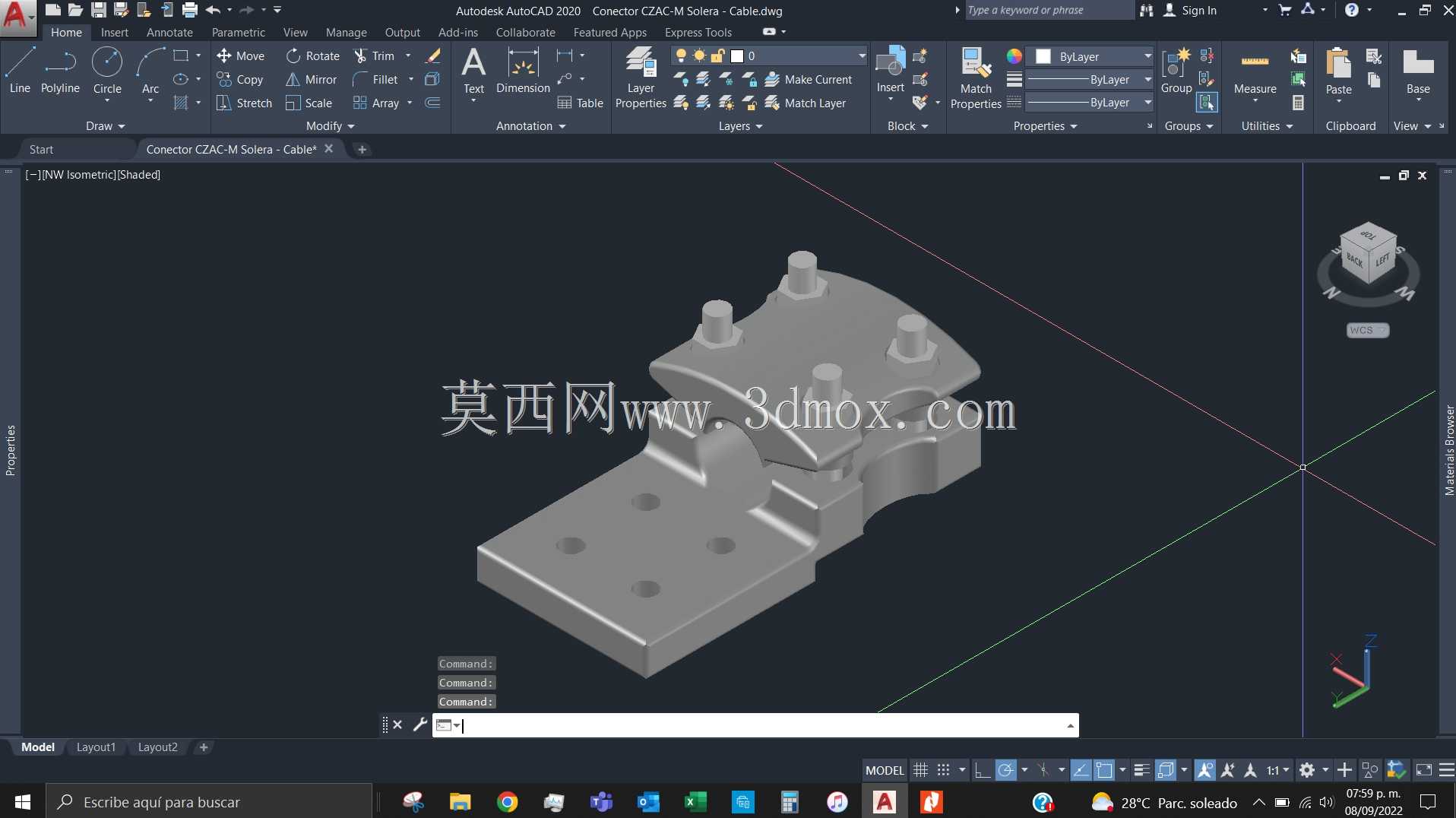

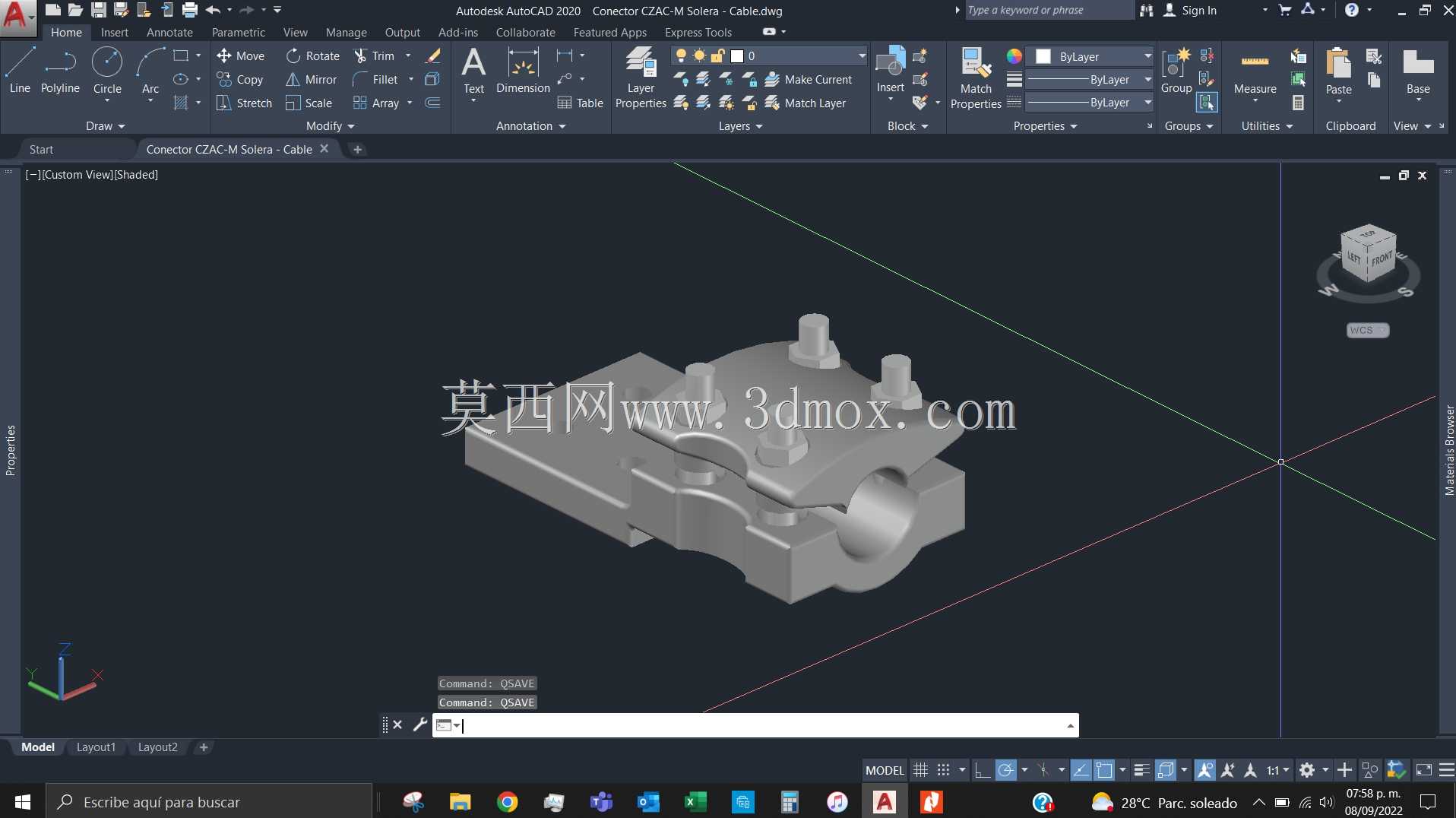

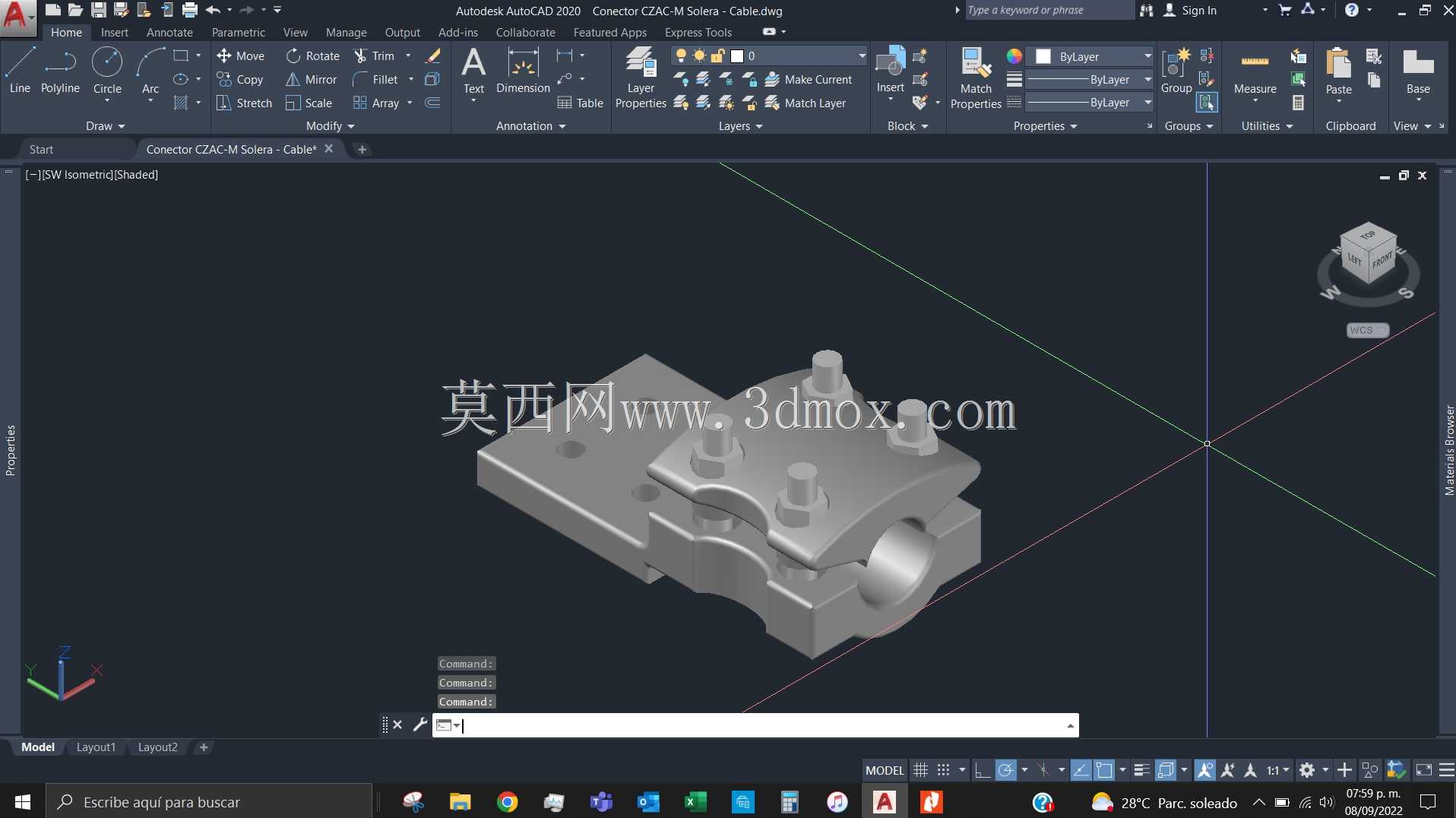

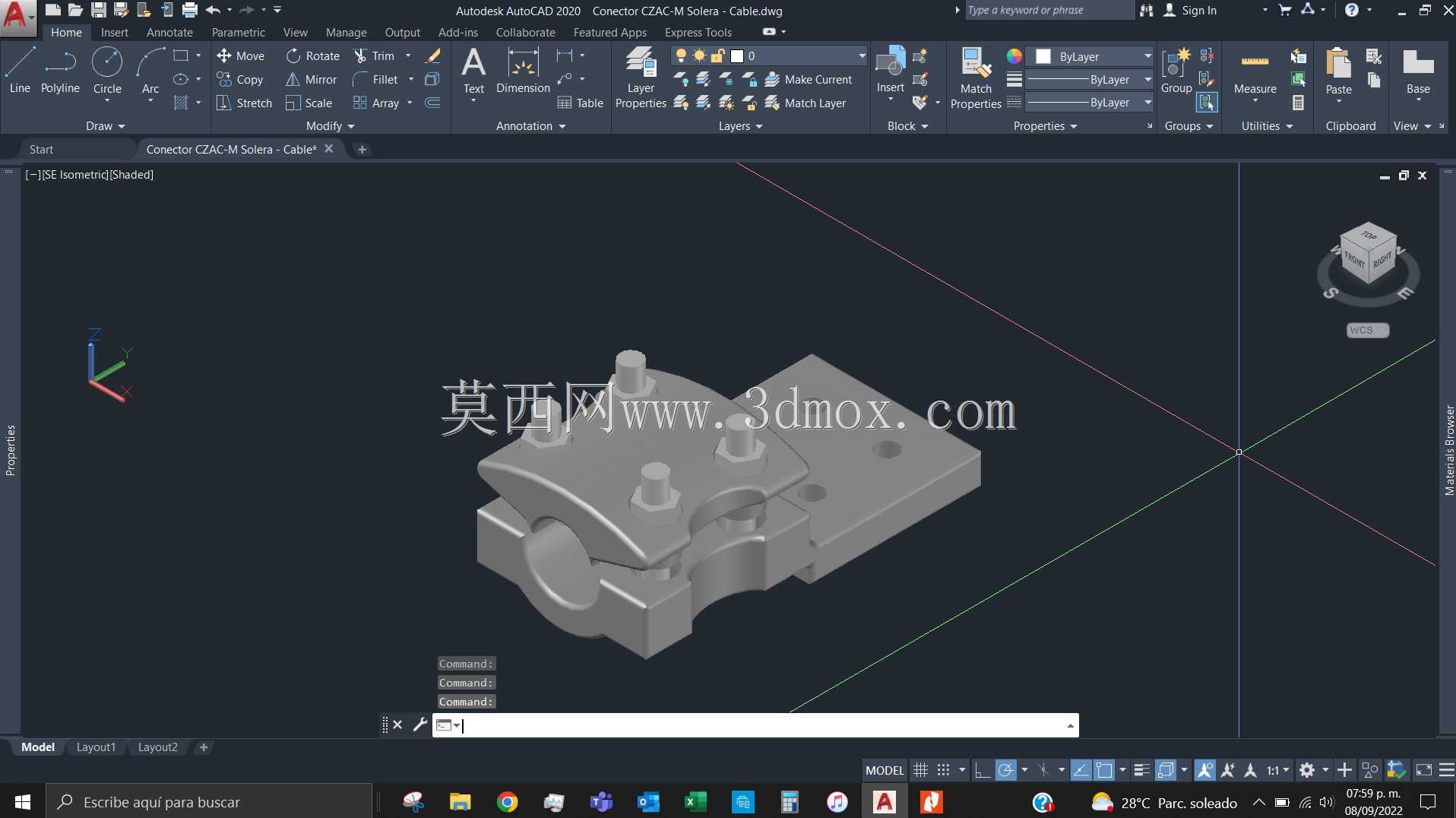

　　从实际应用场景来看，这类连接金具多用于山区大跨越张力段、变电站进出线档的导线终端连接，区别于常规压接型端子，螺栓压紧式结构无需现场携带大型压接设备，仅通过定扭矩扳手即可完成现场安装作业，尤其适合高海拔、交通不便的山区塔位施工，能大幅降低现场作业的设备负重与安装耗时。在结构设计思路上，该金具采用上下对合的夹块式主体结构，下半部分设置与导线外径匹配的弧形线槽，线槽内壁做防滑齿纹处理，上半压块对应位置设置同曲率弧面，通过多组高强度螺栓提供持续压紧力，避免导线在长期张力作用下出现滑移、松脱问题。

　　考虑到高压环境下的电晕控制需求，金具所有外露棱边均做R3以上的圆角过渡处理，避免尖角位置在高电压下产生电晕放电，降低线路运行过程中的电能损耗与无线电干扰。夹块主体采用高强度铝合金锻造后机加工成型，兼顾导电性能与结构强度，螺栓组件采用热镀锌钢制件，与铝合金主体之间设置防电化学腐蚀的隔离垫片，避免不同金属材质在户外潮湿环境下出现接触腐蚀，影响连接可靠性与导电性能。

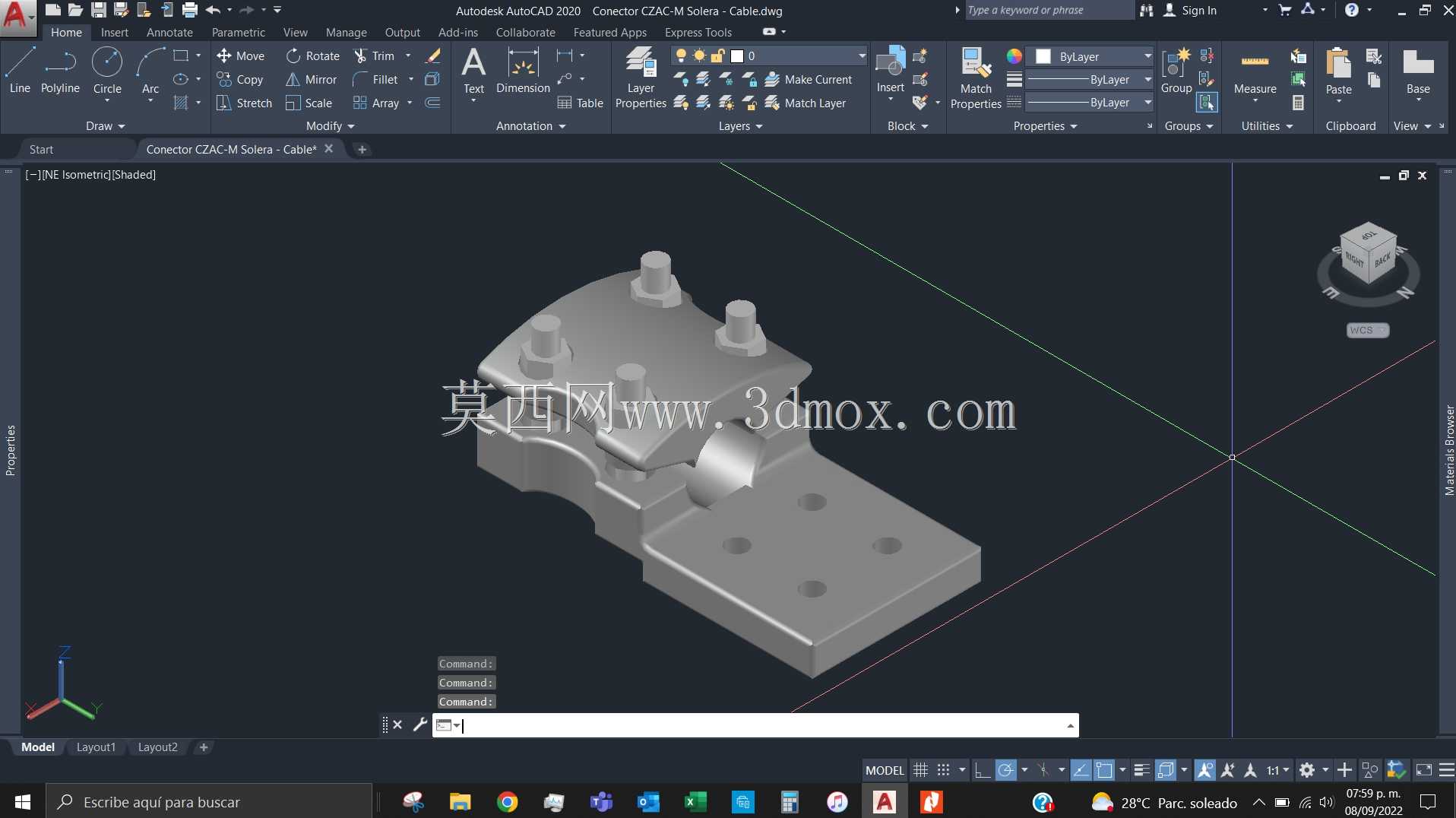

　　从安装边界尺寸来看，该金具的线槽直径完全匹配ACSR 336-1113 AWG导线的外径公差范围，安装时无需剥除导线外层铝股，直接将导线嵌入下半夹块的线槽内，扣合上半压块后按对角顺序分次拧紧螺栓，最终扭矩值需达到对应规格螺栓的预紧力要求，保证压紧力均匀分布在导线接触段，避免局部压应力过大造成铝股变形，或是压应力不足导致接触电阻超标。金具底部设置平整的安装贴合面，可直接固定在塔位的连接挂板、设备出线端子的安装平面上，贴合面做铣平处理，保证接触面积满足载流量要求，避免接触面发热。

　　在功能特性层面，该结构的压紧螺栓设置了防松脱的弹簧垫圈与双螺母锁紧结构，可抵御线路长期风振带来的螺栓松动风险，接触段的有效接触长度经过载流量校核，在额定电流下的温升满足高压金具的相关标准要求，不会出现局部过热问题。不同于压接型端子一旦压接完成就无法拆卸调整，这种螺栓压紧结构在后期线路运维、导线弛度调整时可松开螺栓重新调整导线位置，运维灵活性更强，同时也能在导线出现局部损伤时，快速拆解金具进行导线补修作业，减少线路停电运维的时间。

　　设计过程中需要重点考量的是压紧力与导线应力的平衡，螺栓扭矩过大会导致内层钢芯与外层铝股之间出现应力集中，在长期张力作用下容易出现铝股断股问题，扭矩过小则会导致接触电阻过大，运行中发热烧损金具，因此建模时需要对夹块的受力变形、螺栓预紧力的传导路径做有限元校核，保证线槽弧面与导线的贴合率达到90%以上，让压紧力均匀分布在整个接触段。同时金具的整体外形需要考虑与相邻金具、绝缘子串的安全距离，230kV电压等级下带电部分与接地构件的空气间隙需满足规范要求，建模时已预留足够的安全距离余量，避免安装后出现间隙不足的放电隐患。

　　针对户外长期运行的耐候性需求，金具的铝合金表面做硬质阳极氧化处理，在不影响导电性能的前提下提升表面耐磨与抗腐蚀能力，钢制螺栓、垫圈等部件均做热镀锌处理，锌层厚度满足户外使用的防腐要求，不同材质接触位置的隔离垫片采用耐老化的橡胶基复合材料，可在-40℃到+80℃的环境温度范围内长期保持弹性，不会出现低温脆裂、高温老化失效的问题，保证金具在全寿命周期内的连接可靠性。
