大跨度拱形架LED照明电缆悬挂布设结构

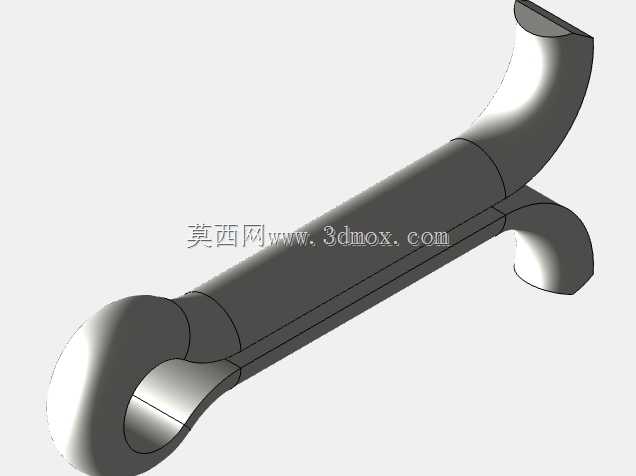

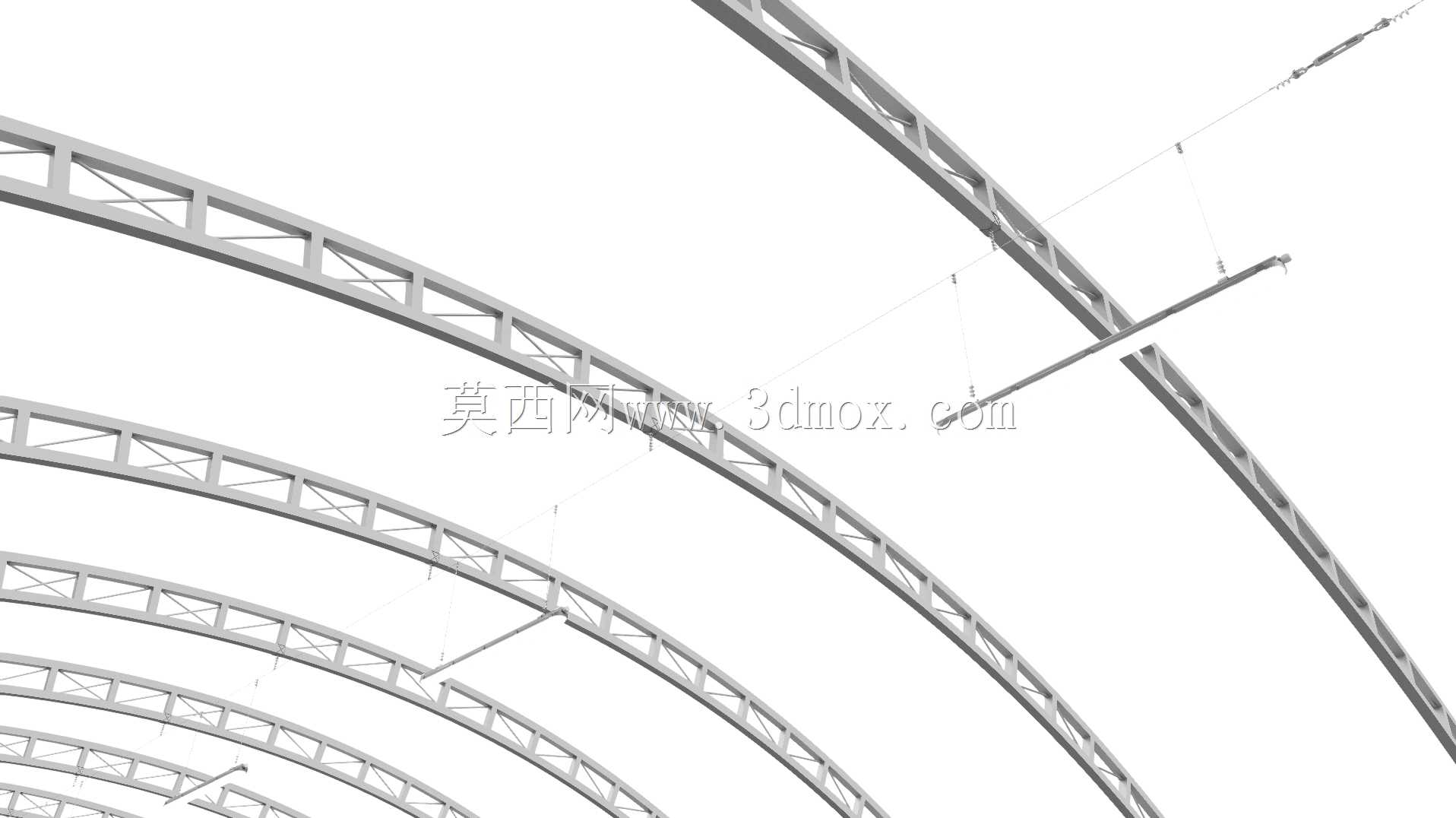

　　这套悬挂布设结构主要服务于大跨度无立柱厂房、高架管廊、露天堆场这类无法在地面布设照明供电线路的场景，解决长距离照明供电电缆无依托敷设的痛点，避免电缆直接垂落受外力拉扯、被物料剐蹭的问题，同时给后续照明灯具的点位调整预留足够的操作余量。从结构组成来看，整套系统分为拱形承载主梁、垂直吊索、水平电缆承载杆、端部张紧固定组件四个核心部分，拱形主梁采用桁架式镂空结构，相比同截面实心型材减重40%以上，同时保留足够的抗弯折强度，能适配12米到30米的单跨布设需求，主梁上每隔1.5米预设了标准化吊点接口，接口处做了翻边强化处理，避免长期受拉出现应力开裂。

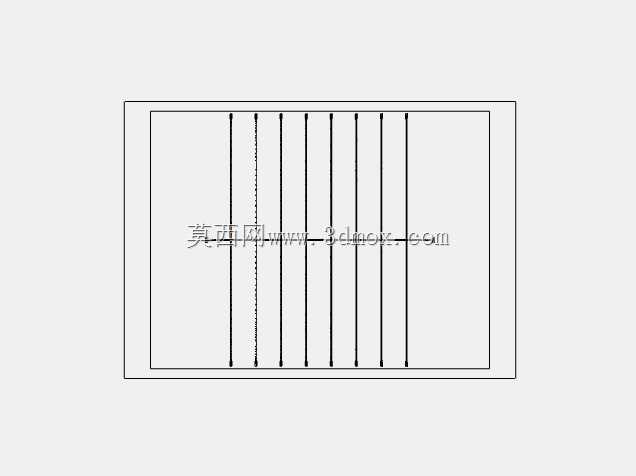

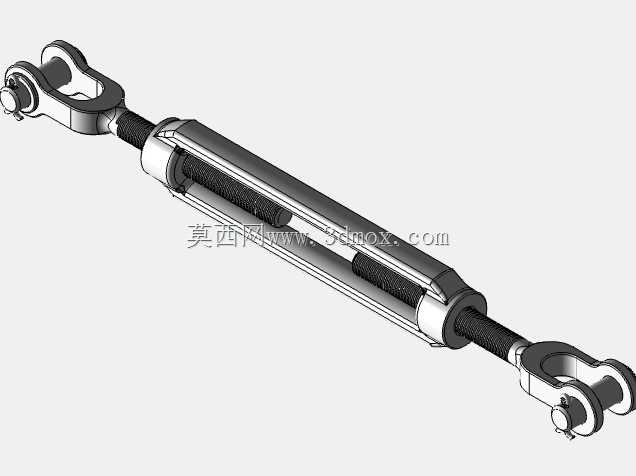

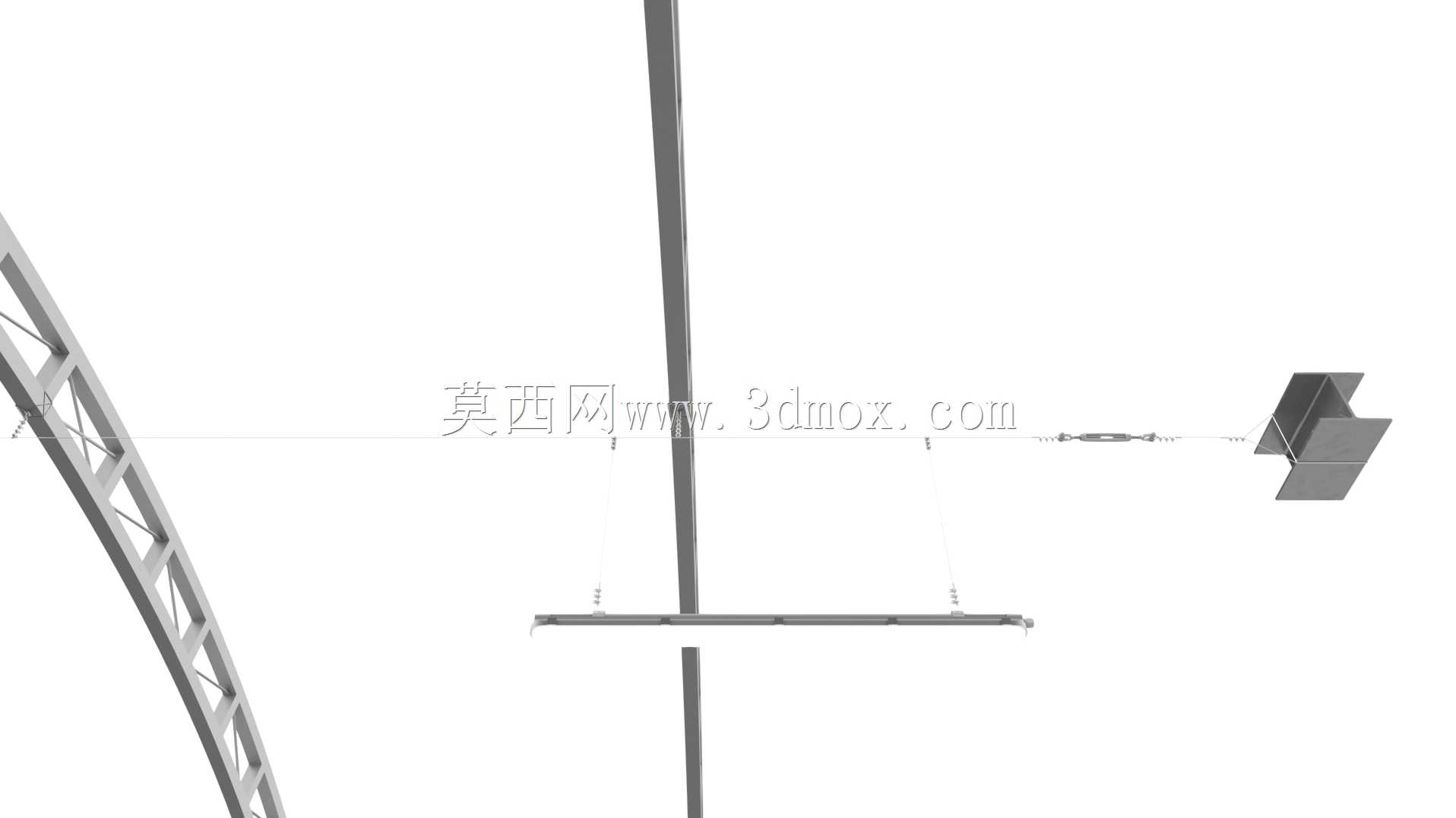

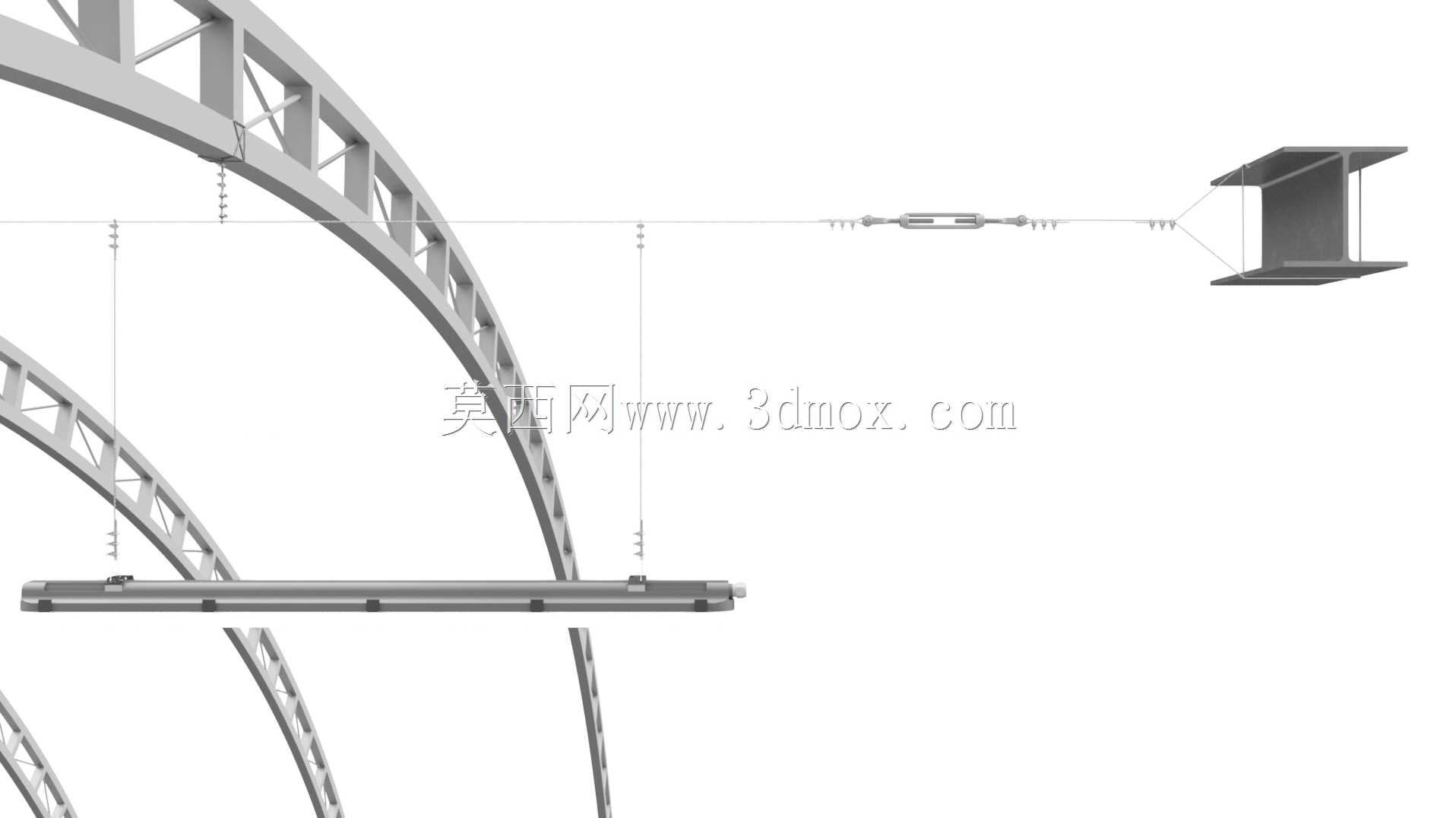

　　垂直吊索采用可调长度的螺纹张紧结构，安装时可以根据现场地面的高度差调整每根吊索的下料长度，保证下方的水平电缆承载杆始终处于水平状态，不会因为吊索长度差出现倾斜，导致电缆局部受力集中。水平电缆承载杆采用C型槽结构，电缆可以直接卡入槽内，每隔0.8米设置一个绝缘固定卡扣，避免电缆在槽内滑动移位，杆体两端做了圆弧收边处理，防止穿线时刮破电缆外绝缘层。端部张紧固定组件直接固定在建筑侧墙或者相邻的钢结构立柱上，组件内置了弹簧缓冲结构，当环境温度变化导致电缆热胀冷缩时，弹簧可以自动补偿长度变化量，避免电缆被拉断或者出现过度松弛下垂的情况。

　　设计过程中首先核算了单跨的总承重，包含电缆自重、预留的照明灯具重量、风载带来的额外动载荷，安全系数取2.5倍，所有受力部件的屈服强度都满足长期载荷下的蠕变要求，不会出现长期使用后的塑性变形。安装边界方面，拱形主梁的拱高取跨度的1/8，这个比例下主梁的内力分布最均匀，垂直吊索的最小长度不小于0.3米，避免电缆承载杆和主梁之间的间隙过小，导致后期维护时无法伸手操作卡扣，端部固定点的高度要比电缆承载杆的水平高度高0.1米，形成自然的泄水坡度，避免雨天积水在电缆表面积存渗透进绝缘层。

　　实际使用时，这套结构不需要在地面架设支撑立柱，不会占用地面的物料通行空间，电缆全程处于架空状态，不会被地面的积水、腐蚀性介质侵蚀，后期如果需要调整照明点位，只需要松开对应位置的卡扣，移动电缆和灯具位置后重新固定即可，不需要整体拆解布设结构。结构的所有连接点都采用了防松设计，螺纹部位加装了防松垫圈，在有振动的厂房环境下也不会出现螺栓松动脱落的问题，吊索和主梁、承载杆的连接部位都做了绝缘隔离处理，避免电缆出现绝缘破损时整个钢结构带电引发安全隐患。从建模细节来看，所有型材的倒角、焊缝位置都做了还原，固定卡扣的开合结构、张紧组件的调节螺纹都按照实际加工尺寸建模，能直接导出工程图用于生产下料，不需要二次修改结构尺寸。
