IN-18数码管层叠式安装防护外壳结构

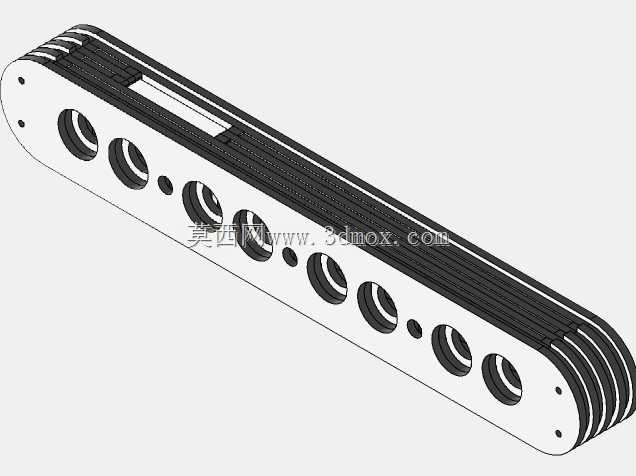

　　这款IN-18数码管配套外壳，主要面向复古辉光管时钟、工业参数显示终端、老式电子设备复刻改装等场景使用，核心作用是为多只并排布置的IN-18辉光数码管提供统一的安装承载与外部防护，同时规整内部走线空间，避免数码管引脚受外力拉扯出现虚接、断脚问题，也能隔绝日常使用中的灰尘、轻微磕碰对数码管玻璃本体的损伤。从结构设计逻辑来看，整体采用长条形层叠堆叠方案，主体沿长度方向等距开设适配IN-18数码管管径的圆形安装孔，孔位边缘做了微小的倒角处理，既可以在数码管插入时起到导向作用，也能避免锐边刮擦数码管玻璃外壁造成暗裂；相邻大孔径安装孔之间预留了小孔位，可用于安装状态指示灯或是固定内部的分压电阻、限流元件，不用额外在壳体上二次开孔加工。

　　层叠式的板件结构在设计时充分考虑了安装公差，每一层板件的定位孔位完全对齐，组装时可以通过定位销或是长螺栓贯穿所有层板完成锁紧，不需要复杂的卡扣结构，加工门槛低，不管是采用激光切割亚克力板、环氧板，还是采用3D打印分件制作，都能保证组装后的整体同轴度，不会出现孔位错位导致数码管无法插入的问题。壳体两端预留了两个对称的固定安装孔，可直接通过螺丝将整个壳体固定在设备面板或是内部支架上，安装孔的位置避开了内部数码管的引脚走线区域，锁付螺丝时不会干涉内部线路。壳体上侧预留了长条形的开槽，这个位置可以嵌入透明的显示面罩或是滤光片，既能让数码管的发光效果正常透出，也能进一步阻挡灰尘进入壳体内部，同时避免外部尖锐物体直接触碰数码管的发光面。

　　从安装边界来看，整体为细长型结构，宽度方向刚好容纳单排IN-18数码管的径向尺寸，不会占用过多的设备内部横向空间，长度方向根据搭载的数码管数量做对应延伸，图中这款可容纳6只IN-18数码管，能够满足6位数字的显示需求，比如时间显示的时分秒、或是工业参数的数值显示都能覆盖；厚度方向的层叠总高度刚好让数码管的发光面与壳体前端面基本齐平，不会出现数码管凹陷过深导致显示视角变小，或是突出过多容易被磕碰的问题。

　　在实际装配场景中，这款外壳可以直接适配常规的IN-18数码管驱动电路板，壳体内部的层叠间隙刚好可以容纳驱动板的元件高度，不需要额外加高壳体，驱动板可以直接固定在壳体的最后一层板件上，数码管引脚穿过层板的预留孔位直接焊接在驱动板上，整体装配流程简洁，不需要额外制作转接支架。结构设计上还考虑了散热需求，层叠板件之间的微小缝隙可以形成自然的空气流通通道，数码管和驱动元件工作时产生的热量可以通过缝隙自然散出，不会因为密闭空间导致内部温度过高，影响元件使用寿命。壳体侧面没有多余的突出结构，整体外观简洁规整，既可以直接外露作为桌面复古时钟的外壳使用，也可以嵌入到大型设备的面板内部作为显示单元的防护结构，适配多种不同的安装场景。对于做辉光管设备改装、复古电子制作的结构设计人员来说，这款壳体的孔位参数、层叠间距都可以直接复用调整，根据实际需要搭载的数码管数量增减层板长度、调整孔位数量，不需要重新做整体的结构布局，能够大幅缩短结构设计的周期，同时层叠式的结构方案对加工精度的容忍度较高，小批量制作时的良率更容易控制，不会因为单个零件的微小公差导致整体无法组装。
