电机箱配套Roxtec线缆穿隔密封结构

　　在工业电气配套场景里，电机作为动力输出核心，其配套控制箱体的线缆进出防护一直是现场运维、结构设计环节容易被忽略却直接影响设备运行稳定性的关键点，这套适配电机箱的Roxtec电缆系统，正是针对电机动力线、控制线进出箱体的密封、固定、防护需求做的集成化结构设计。从现场应用来看，这类结构常出现在冶金车间传动段、港口起重设备动力柜、生产线驱动单元电机接线箱这类工况里，这类场景往往伴随粉尘、切削液飞溅、短时淋水甚至一定的振动冲击，普通的电缆格兰头在多线缆并行进出时，不仅开孔数量多、箱体加工工序繁琐，后期线缆增减调整的灵活性极差，还容易出现单孔密封失效导致杂物进入箱体内部，引发接线端子积灰短路、绝缘性能下降的问题。

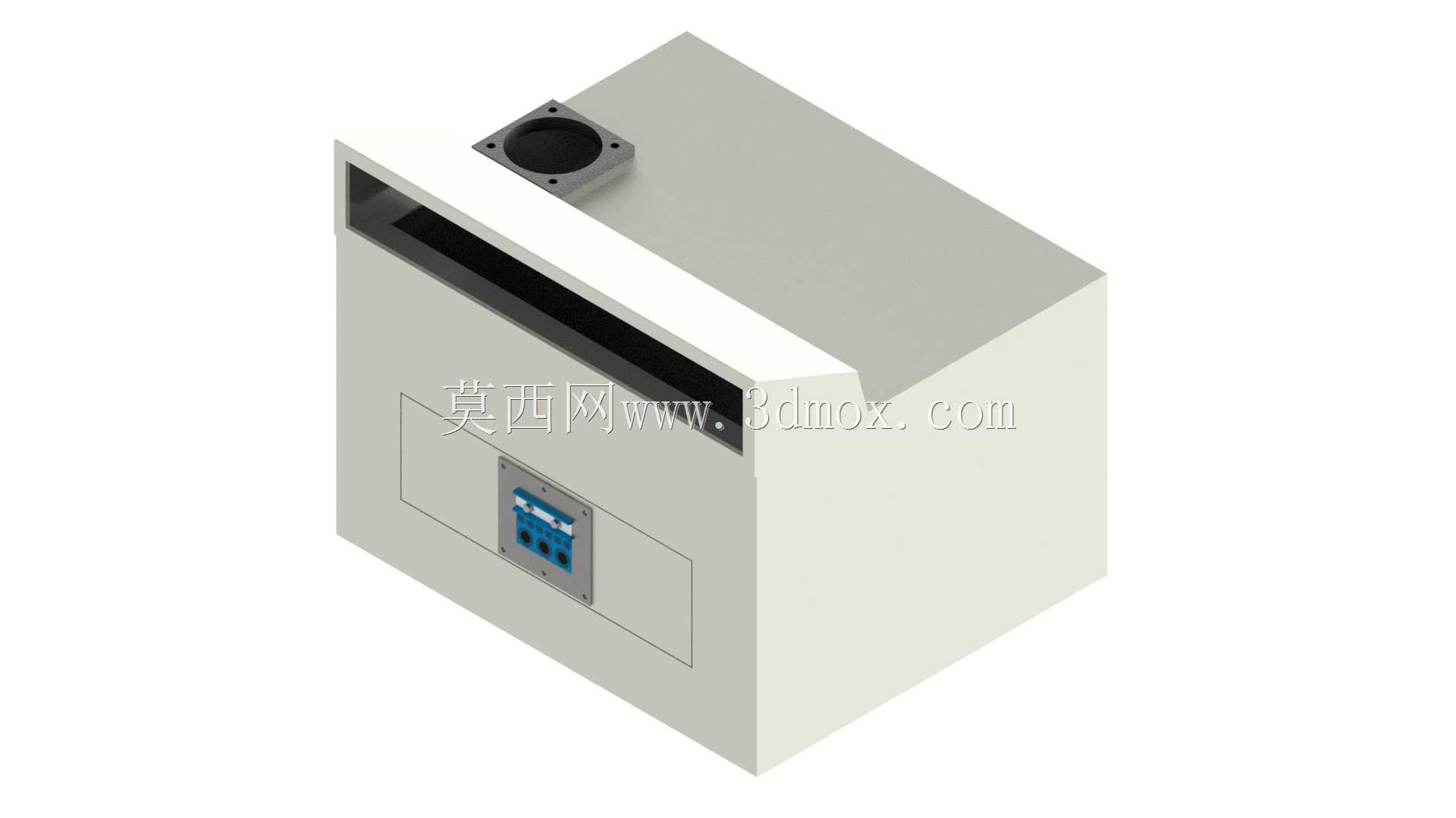

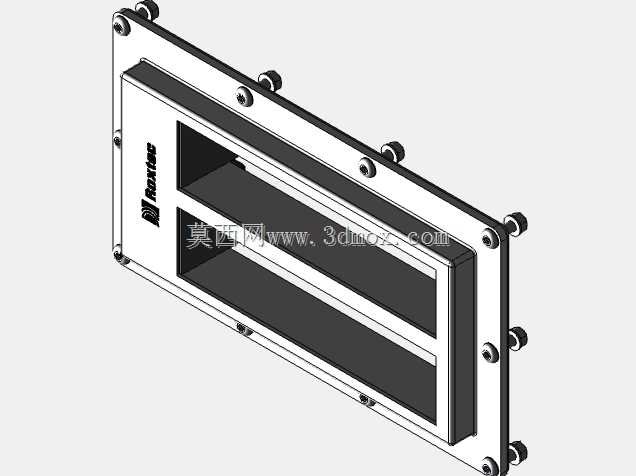

　　这套结构的设计思路没有采用传统分散式格兰头布局，而是在箱体顶部预留了一体化的穿隔安装位，将Roxtec密封模块集成在统一的安装法兰上，法兰与箱体顶板之间采用密封胶条压合固定，安装法兰的螺栓孔位做了沉台处理，避免螺栓突出影响顶部走线或者积留杂物。箱体主体采用冷轧钢板折弯焊接成型，边角处做了圆弧过渡处理，既减少焊接应力集中，也能避免现场安装运维时的锐边划伤。正面预留了嵌入式的接线端子安装位，端子模块与箱体面板之间同样做了密封压边，端子接口处的防护等级与线缆穿隔位保持一致，避免出现防护短板。

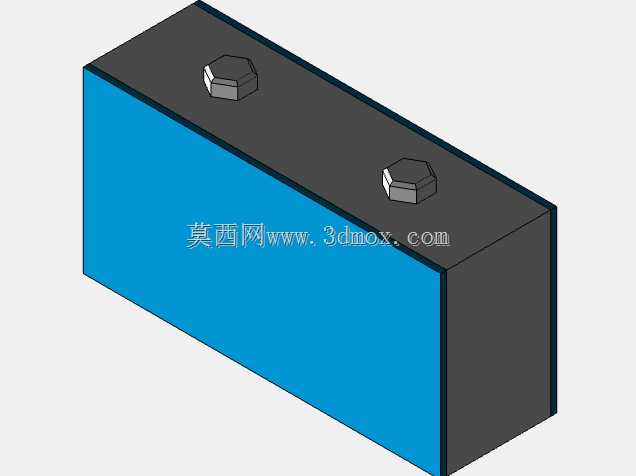

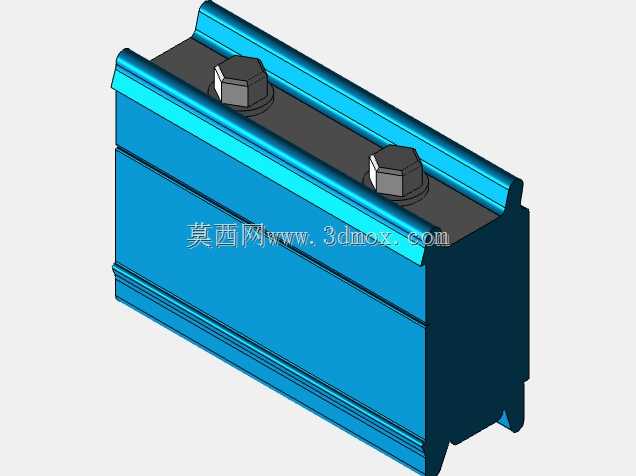

　　从安装边界来看，箱体的安装脚位预留了长圆形调节孔，适配现场安装基座的孔位偏差，不需要在现场二次扩孔调整，安装时可以先将箱体固定在基座上，再进行线缆穿隔作业。线缆穿隔模块采用分层压紧式结构，不需要提前预制电缆头，现场布线时可以根据实际线缆的数量、线径选择对应的密封模块块体，压紧后可以同时实现线缆的径向固定与周向密封，即使现场出现小幅的线缆拉扯振动，密封结构也不会出现移位失效。和传统单个格兰头固定相比，这种集成式穿隔结构的开孔面积更小，箱体顶板的结构强度损失更低，不需要额外在开孔处做加强筋补强，减少了箱体加工的工序量。

　　实际功能层面，这套结构除了基础的防尘防水密封作用，还能实现一定的隔振效果，电机运行时产生的高频振动传递到箱体时，密封模块的橡胶材质可以吸收部分线缆上的振动传导，避免线缆与箱体开孔处的硬摩擦导致线缆外皮破损，同时也能减少外部振动传递到箱体内部的接线端子上，降低端子松动的概率。设计时还考虑了后期运维的便利性，穿隔模块的压紧装置采用外露式快拆螺栓，不需要完全拆解箱体顶盖就能完成线缆的增减或者密封件的更换，运维时的作业空间要求更低，即使是安装位置比较紧凑的电机旁，也能单人完成操作。

　　外形尺寸上，箱体的深度方向预留了足够的接线弯折空间，动力线缆穿入后不需要过度弯折就能接到端子排上，避免线缆弯折半径过小导致线芯受损，侧面没有额外的突出结构，多个箱体并排安装时可以紧贴布置，减少现场安装的占地空间。顶部的穿隔法兰突出高度控制在合理范围，不会因为突出过高导致线缆在法兰处形成过大的弯折角度，线缆从法兰引出后可以顺着箱体侧面的走线槽固定，走线路径顺畅无锐角。整体结构没有多余的装饰性设计，所有的结构特征都围绕安装便利性、防护可靠性、运维便捷性展开，没有冗余的加工特征，适合批量加工生产，也能适配不同功率等级电机的接线箱配套需求，只需要调整内部端子排的规格与穿隔模块的线缆容量，就能快速衍生出适配不同场景的变体结构，减少重复设计的工作量。
