旋钮类操作手柄三维结构设计方案

项目分类:通用机械零部件 发布时间:2025-01-13 ID:897176
  • 旋钮类操作手柄三维结构设计方案
  • 旋钮类操作手柄三维结构设计方案

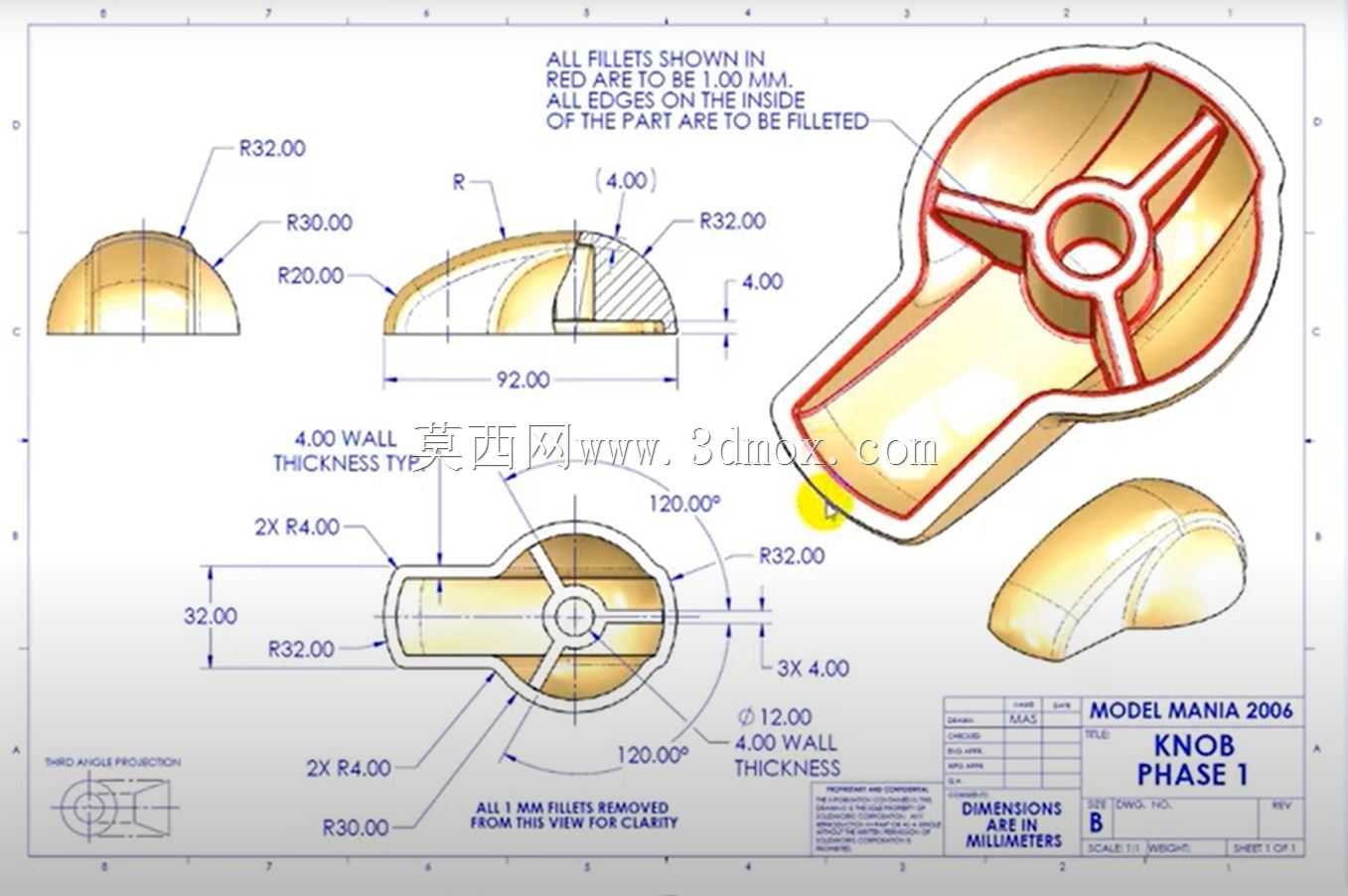

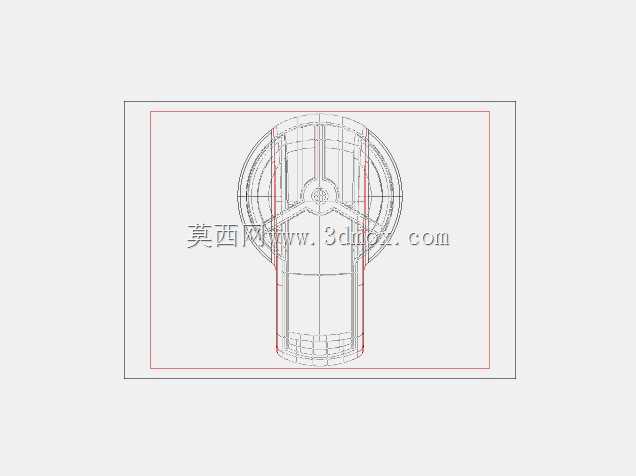

  零件的握持端采用多段圆弧过渡造型,从端部R32的半球形曲面,逐步过渡到连接端R30的圆弧轮廓,所有内侧棱边均做R1圆角处理,外侧棱边统一做倒圆角,既避免了锐边划伤操作人员的风险,也能在注塑脱模时减少脱模阻力,降低模具型腔的磨损速率。连接端采用中心带孔的三筋支撑结构,中心孔直径12mm,用于和设备端的调节轴配合,三根均匀分布的加强筋呈120°夹角排布,筋厚4mm,既可以将操作时的扭矩均匀传递到中心轴位置,避免应力集中导致的筋位断裂,也能在旋钮装配时起到周向定位的作用,保证旋钮和轴的同轴度,减少转动时的偏心晃动。这类带曲面握持结构的旋钮手柄,常见于工业控制操作台、小型设备调节端、检测仪器的参数调节工位,日常作业中操作人员通过握持该部件完成档位切换、参数微调、锁紧释放等动作,相比普通平面旋钮,其曲面贴合指腹的造型能大幅降低长时间操作的疲劳感,也能在带防护手套操作时提供足够的摩擦力,避免打滑误操作。从结构设计逻辑来看,该零件采用薄壁壳体结构,整体壁厚均匀控制在4mm,既保证了塑胶注塑成型时的熔体流动顺畅性,避免出现缩痕、缺胶等成型缺陷,也能在满足结构强度的前提下尽可能降低零件重量,减少原材料消耗。

  从尺寸边界来看,零件整体轴向长度为92mm,握持端最大直径为32mm,连接端最大轮廓直径为32mm,安装时仅需要在设备面板预留直径12mm的轴安装位,以及直径35mm的旋钮转动避让空间即可,不需要额外的大尺寸安装开孔,适配大部分小型调节轴的安装尺寸,通用性较强。设计过程中针对人机交互部分做了专门优化,握持区域的曲面弧度经过反复调整,贴合成年人食指、拇指捏合时的指腹轮廓,表面不做额外的防滑纹设计,依靠曲面本身的弧度和塑胶材质的表面摩擦力提供足够的操作阻尼,既方便日常清洁,也避免防滑纹缝隙积灰影响操作手感。

  零件上两处R4的凹槽结构,分别位于握持端和连接端的过渡位置,既可以作为注塑时的浇口位置预留,也能在旋钮转动到极限位置时和设备端的限位结构配合,实现转动行程的限位,避免旋钮过度旋转损坏内部电位器或调节机构。所有外露的曲面均做G2连续处理,没有尖锐的曲率突变,一方面提升了外观质感,另一方面也能在喷涂、丝印等后处理工序中减少积漆、流挂的问题,提升表面处理的良率。从成型工艺角度考虑,该零件采用注塑成型工艺,分型面设置在零件最大轮廓处,也就是沿零件轴向的中分面位置,三筋结构和中心孔的位置采用镶件结构成型,避免整体式型腔加工难度过大,也方便后续磨损后更换镶件,降低模具维护成本。

  零件的壁厚全程保持均匀,没有出现壁厚突变的位置,所有转角位置都做了不小于R1的圆角过渡,避免注塑时出现应力集中导致的零件开裂,也能让熔体在型腔内的流动更加平稳,减少困气、熔接痕等成型缺陷。在实际装配场景中,该旋钮通过中心孔和调节轴采用过盈配合或者侧面顶丝锁紧的方式固定,装配后旋钮端面和设备面板之间预留0.5mm的间隙,避免转动时和面板发生摩擦,三筋结构的背面和轴套端面贴合,承受轴向的按压力,避免操作时用力按压导致旋钮变形脱落。针对不同的使用场景,该结构可以通过更换原材料适配不同的工况,比如普通民用场景采用ABS材质即可满足强度和外观要求,工业场景如果需要耐油污、耐溶剂,可以采用PA66加玻纤的材质,高温工况下则可以选用电木材质,只需要调整模具的收缩率参数即可,基础结构不需要做大幅修改,适配性较强。
