抽拉式无线电子元件集成收纳控制盒

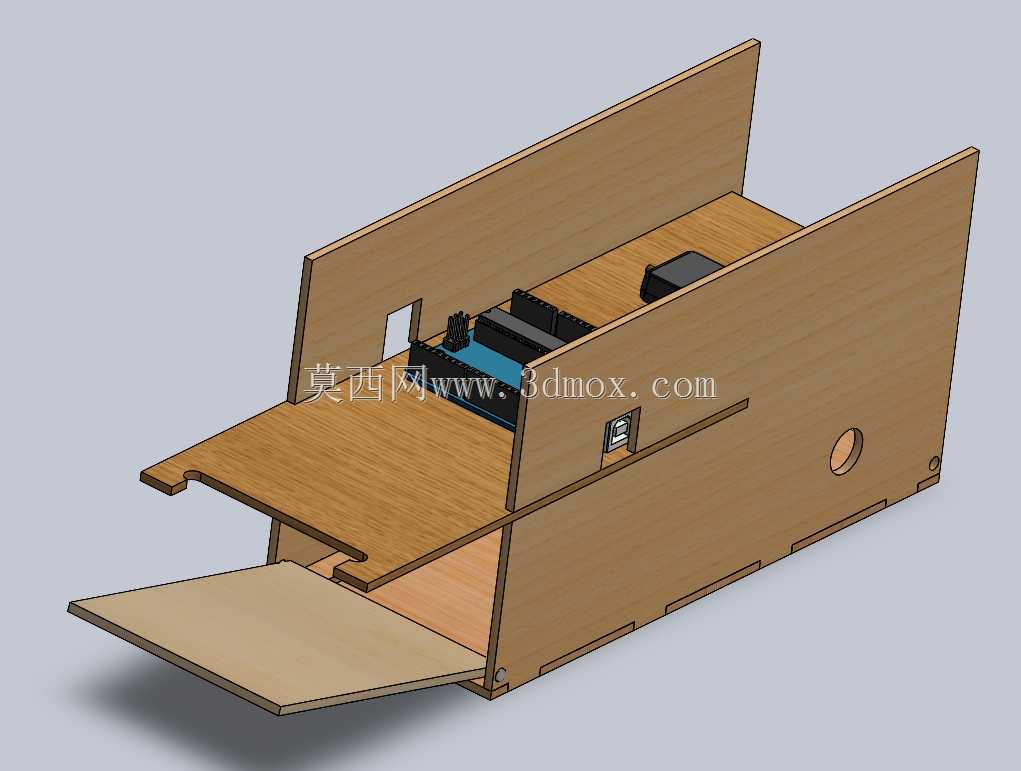

　　盒体的抽拉托板采用双侧限位导轨结构，托板拉出时不会完全脱离盒体，预留的限位卡点可以让托板在最大拉出位置保持稳定，操作人员更换内部无线模块、接线端子或者小型电路板时，不需要完全拆下托板，也不需要额外的支撑结构，单手即可完成元件的插拔与接线操作。从安装边界来看，这款控制盒的整体外形适配常规的墙面壁挂安装与设备舱内嵌安装需求，侧板预留的圆形穿线孔可以适配直径6-10mm的线缆进出，穿线孔位置做了圆弧倒角处理，避免穿线时划伤线缆绝缘层，盒体背部预留的两个沉头安装孔可以适配M4规格的膨胀螺丝或者机丝螺丝，安装孔距按照常规电控安装的通用间距设置，不需要额外定制安装支架即可直接固定在墙面或者设备机架上。在小型电子控制装置、无线信号收发模块的现场安装与调试场景中，零散元件的收纳与快速更换一直是一线调试人员的高频痛点，这款抽拉式集成控制盒正是针对这类场景开发的结构方案。不同于常见的螺丝固定式密封电控盒，这款结构在设计之初就把元件更换的便捷性放在首位，整体采用板式拼接的盒体结构，主体侧板与底板采用卡槽拼接工艺，减少额外紧固件的使用，同时保证盒体的结构刚度，避免运输或安装过程中出现侧板形变挤压内部元件的问题。

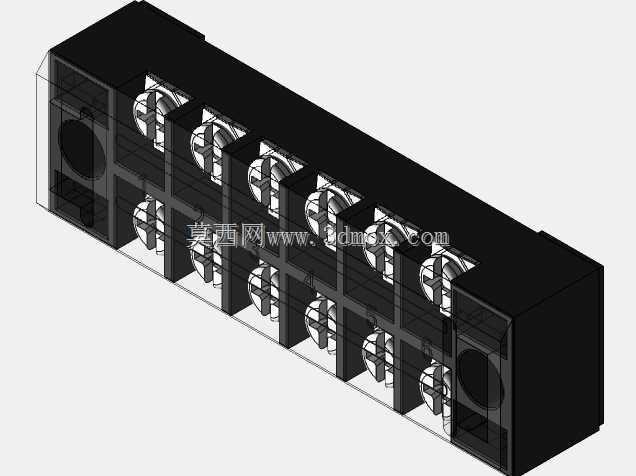

　　内部的元件安装区域预留了通用的卡槽位，可以直接卡装标准宽度的接线端子排、小型继电器模块以及常见的无线收发模块，不需要额外打孔固定，对于非标准尺寸的元件，托板平面预留了密集的M3螺纹安装孔位，可以根据元件实际尺寸灵活选择固定点，适配不同项目的元件配置需求。盒体的闭合结构采用卡扣式设计，托板推回盒体后，前端的弹性卡扣会自动卡入侧板的卡槽位，不需要额外的锁具即可保持盒体闭合，避免设备运行过程中托板因为振动滑出，同时卡扣的解锁力度经过调校，不需要借助工具即可手动打开，方便日常的巡检与元件更换。

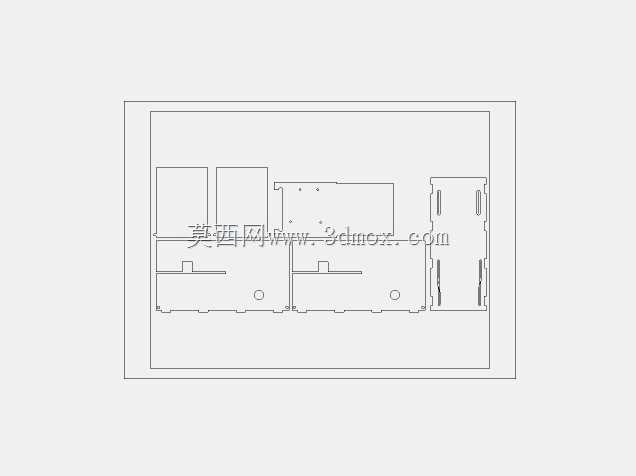

　　在实际应用场景中，这类控制盒可以用于小型无线遥控装置的集成安装、实验室测试台的临时元件收纳、小型自动化设备的本地控制模块安装，尤其是在需要频繁更换无线模块、调整元件配置的调试场景中，抽拉式的结构可以大幅减少拆装盒体的时间，相比传统螺丝固定的密封盒，元件更换效率可以提升60%以上。结构设计上，所有板件的厚度统一采用3mm的常规板材规格，加工时可以直接采用标准板材切割，不需要定制特殊厚度的材料，拼接处的卡槽公差按照常用板材的加工精度设置，普通的激光切割或者数控雕刻设备即可完成加工，不需要高精度的加工中心，降低了小批量制作的成本。

　　盒体内部的空间做了分区设计，靠近穿线孔的区域预留为接线区，预留了足够的线缆弯曲空间，避免线缆过度弯折导致的线芯断裂，靠近抽拉端的区域为元件安装区，元件安装后不会与接线区的线缆产生干涉，同时抽拉过程中内部线缆会随着托板同步移动，不会出现线缆拉扯或者卡滞的问题。侧板的高度设置充分考虑了常见小型电子元件的高度，安装最高40mm的元件时，盒体闭合后不会出现元件与盒盖干涉的问题，同时盒体内部预留了10mm的顶部间隙，保证空气流通，避免元件工作时产生的热量在盒体内积聚，对于发热量稍大的元件，也可以在侧板预留的通风孔位置加装小型散热片，不需要额外改动盒体结构。
