木质板材收纳储物柜结构设计方案

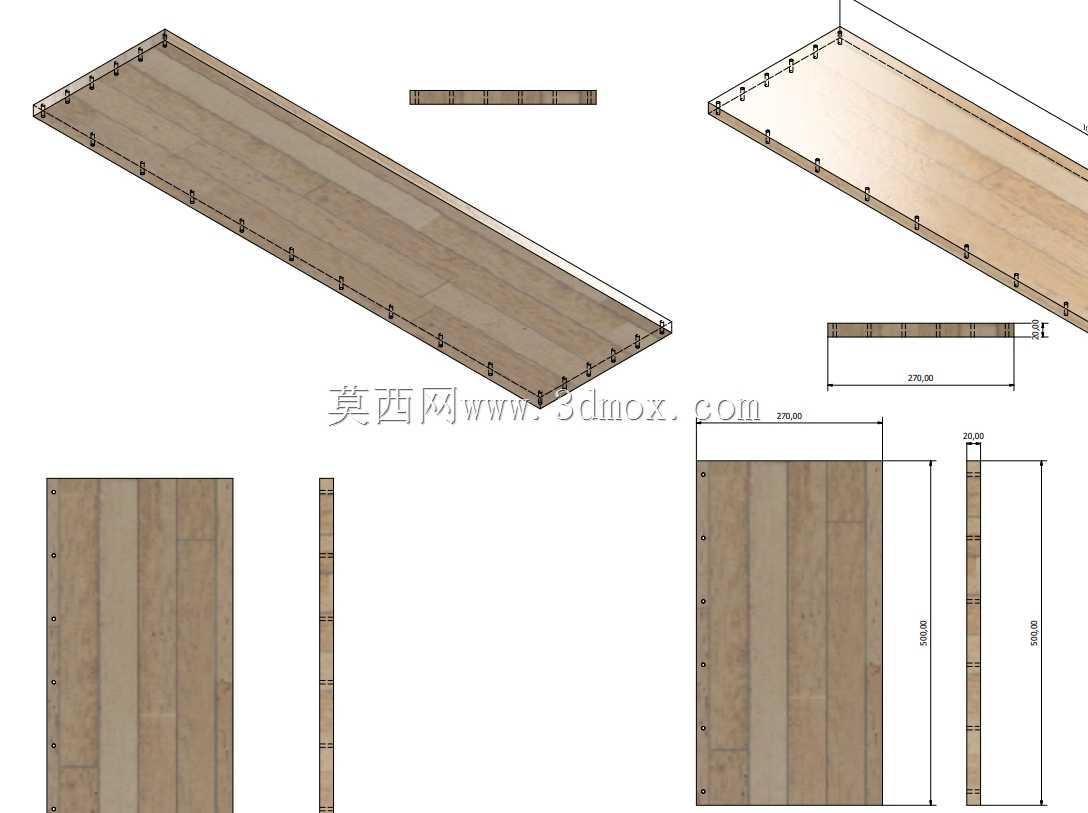

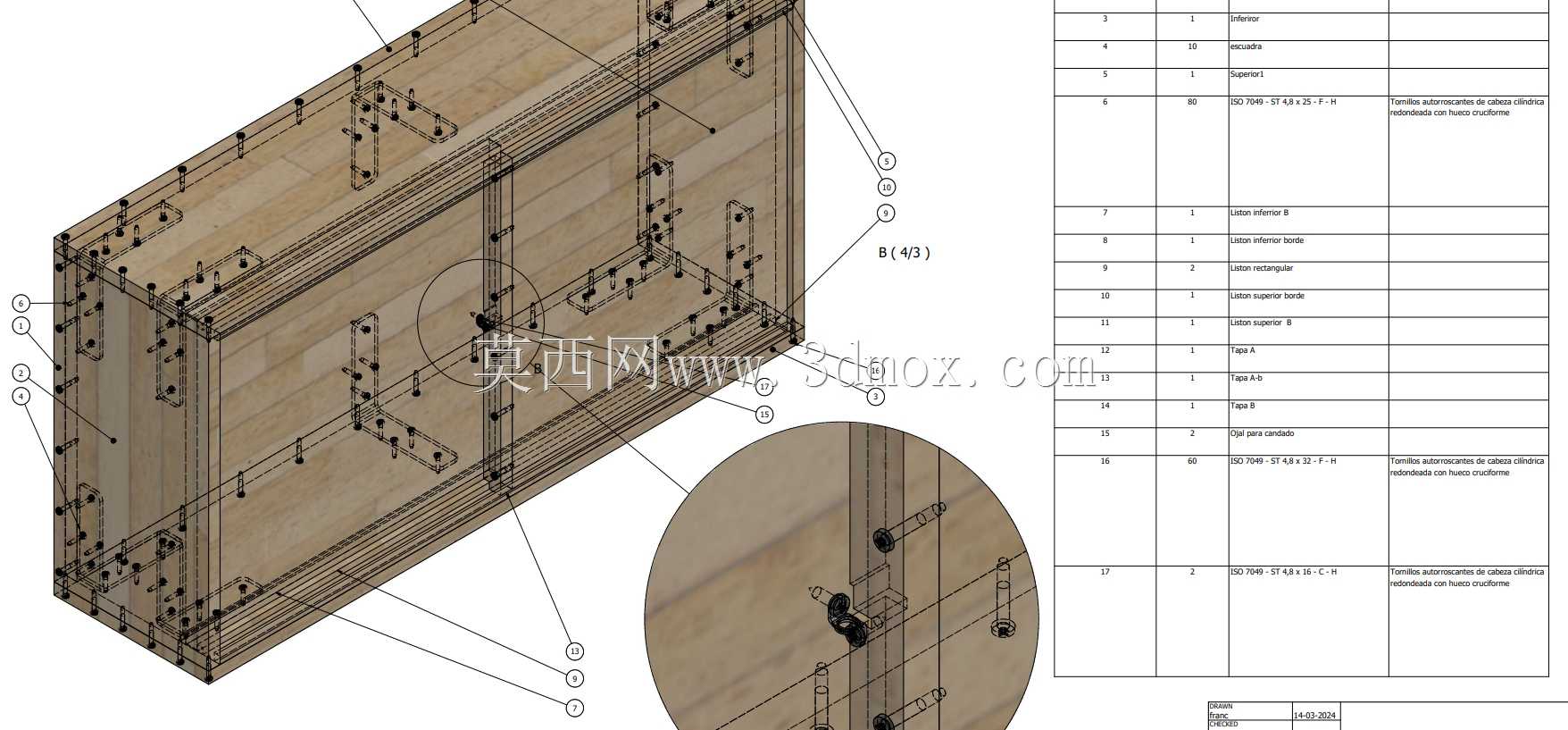

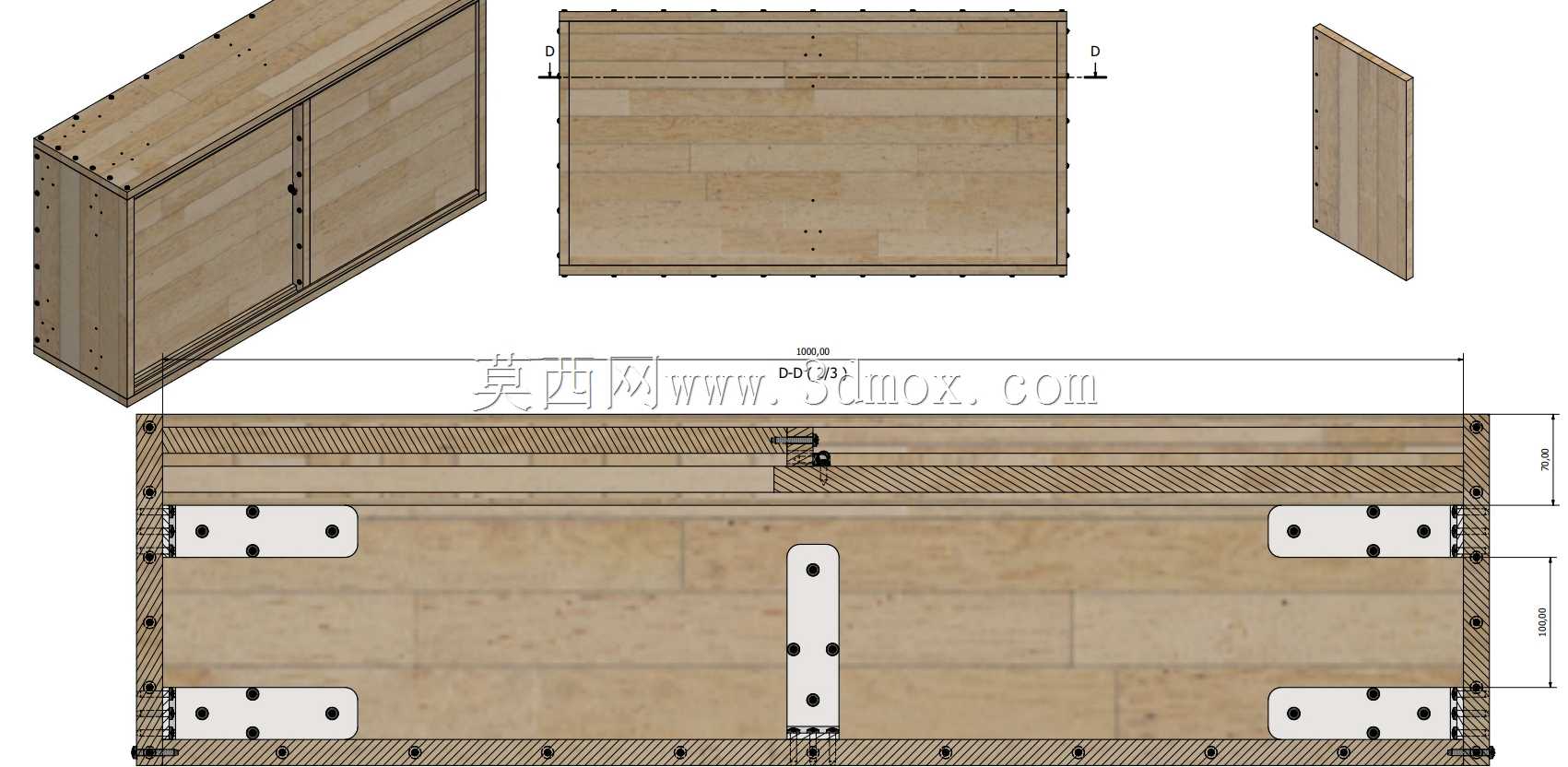

　　这款木质柜体的设计初衷，是解决车间、工作室场景下零散板材、工装治具、加工余料的规整存放需求，不少机械加工、木作加工的作业现场，往往会堆放不同规格的待加工板材、半成品工件，随意堆置不仅占用地面作业空间，还容易因磕碰造成板材边角缺损、工件表面划伤，同时零散堆放也会增加作业人员取料的找寻时间，拖慢整体作业效率。从结构设计逻辑来看，这款柜体采用框架式实木拼接结构，整体受力框架选用经过干燥处理的硬木方料做主体支撑，相邻框架杆件之间采用五金连接件加木榫的复合连接方式，既保证了柜体整体的结构刚性，避免长期承重后出现框架形变、榫接松动的问题，也给后期的结构调整、局部构件更换预留了操作空间，不需要整体拆解柜体就能完成损坏部件的替换。柜体的内部存储区域做了分层可调的预留设计，用户可以根据自身存放的板材厚度、工件尺寸，灵活调整层板的安装高度，不需要额外打孔改造，就能适配从薄型电工板材、中密度纤维板到厚实木方料、小型工装夹具的不同存放需求。柜体的门板采用内嵌式安装结构，合页选用暗藏式三维可调合页，安装时可以根据门板与柜体框架的配合间隙，在三个维度上微调门板位置，保证门板闭合后缝隙均匀，不会出现开关卡滞、闭合不严的问题，闭合后的门板可以阻挡车间内的切削粉尘、加工碎屑飘入柜体内部，避免存放的板材表面积灰，减少使用前的清洁工作量。

　　从安装边界尺寸来看，这款柜体的整体深度控制在600毫米以内，既能够容纳常规尺寸的标准板材平放存储，也不会因为柜体过深占用过多的车间通道空间，适合沿车间墙面、工位侧边安装布置，柜体底部预留了100毫米的离地间隙，既可以避免地面的积水、清洁污水浸泡柜体底部木料，延长柜体的使用寿命，也方便清洁人员清理柜体下方的地面杂物，不会形成卫生死角。柜体的侧面预留了可选装的侧挂配件安装孔位，用户可以根据自身使用需求，加装工具挂条、工件收纳盒等附属配件，存放常用的手动工具、测量量具，让柜体同时具备工件存储和工具就近收纳的功能，减少作业人员往返工具柜取放工具的走动距离。

　　在细节设计上，柜体所有与人员接触的棱边都做了R3的圆角倒钝处理，避免作业人员取放物料时被尖锐的木料边角划伤，柜体内部的层板支撑件做了防滑落设计，层板放置到位后会被限位结构卡住，即使取放板材时不小心碰撞层板，也不会出现层板滑脱、物料掉落的问题。这款柜体的结构设计没有采用复杂的异形构件，所有的加工部件都可以通过常规的木加工设备完成裁切、打孔作业，普通的木作加工车间就可以完成整套柜体的制作，不需要定制特殊的加工刀具或者专用模具，加工门槛低，制作成本可控，同时所有的连接五金件都是市面上的通用标准件，后期更换维护十分方便，不需要向厂家定制专属配件。

　　针对不同使用场景的承重需求，这款柜体的层板可以根据存放物料的重量选择不同厚度的板材制作，如果是存放较重的金属工装、厚实木料，可以加厚层板厚度并增加中部支撑横梁，避免层板长期承重出现中部下弯变形的问题，如果是存放较轻的纸质文件、薄型板材，则可以选用较薄的层板，降低柜体整体的自重，方便后期的位置挪动。柜体的背部采用封闭式薄板封装，既可以增强柜体整体的结构稳定性，避免框架出现平行四边形形变，也可以防止存放的小件物料从柜体背部缝隙掉落，同时背部的封装板也预留了墙面安装的固定孔位，如果柜体需要放置在人员走动频繁的通道旁，可以通过膨胀螺栓将柜体与墙面固定，避免柜体受到外力碰撞出现倾倒的安全隐患。
