船用水射流推进转向喷斗装置结构

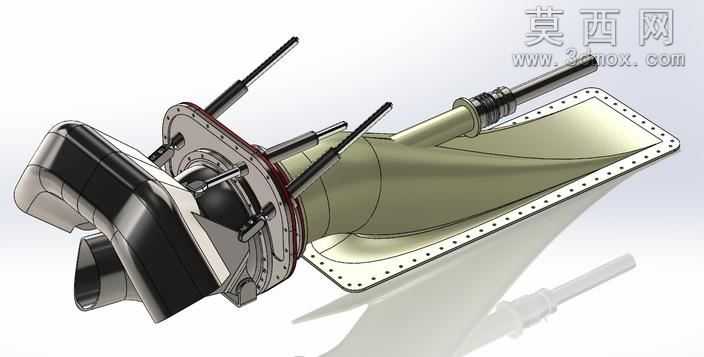

本作品为船舶水射流推进系统的核心功能部件三维建模成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先依据水射流推进的流体动力学布局逻辑，确定流道主体、反铲换向结构、转向喷嘴、安装法兰的基准定位关系，所有配合面均按照实际装配公差预留合理间隙，保证后续虚拟装配与实际生产的匹配度。建模过程中对过流曲面做了连续性优化，流道内壁采用G2连续曲面构建，避免流体经过时产生不必要的紊流损耗，外壁结构根据安装受力需求做了等厚与局部加强的差异化处理，法兰安装面的螺栓孔按照标准安装孔位阵列排布，孔位精度满足密封安装要求。反铲斗结构采用铰接式装配设计，预留了转动副的运动空间，可在三维软件中完成换向动作的运动仿真，验证不同转向角度下的结构干涉情况；转向喷嘴部分设置了多组调节拉杆安装位，拉杆与喷嘴、主体基座的连接位置均做了销轴配合结构，还原实际设备的转向调节逻辑。材质渲染阶段根据部件实际用材分配材质属性，流道主体采用GRP玻璃钢材质，设置半哑光的浅橄榄绿材质表现，还原复合材料的表面质感；金属结构件根据功能区分材质，安装法兰、铰接销轴、调节拉杆采用不锈钢材质，添加轻微的金属拉丝纹理与环境反射效果，反铲斗的受力结构件采用发黑处理的高强度合金钢材质，设置深灰哑光的金属质感，密封垫圈部位采用红色耐油橡胶材质，通过色彩区分不同功能部件，提升模型的辨识度。模型完整还原了GRP摄入壁管的连接结构，壁管与流道主体的衔接处做了过渡圆角处理，避免应力集中，所有外露的紧固件均按照标准件规格建模，细节处还原了螺栓头的倒角、螺纹段的收尾结构，整体模型可直接用于水射流推进系统的结构展示、运动仿真验证、教学演示等场景，结构逻辑清晰，细节还原度高，符合船舶推进部件的实际设计规范。
