飞翼布局无人飞行器结构设计方案

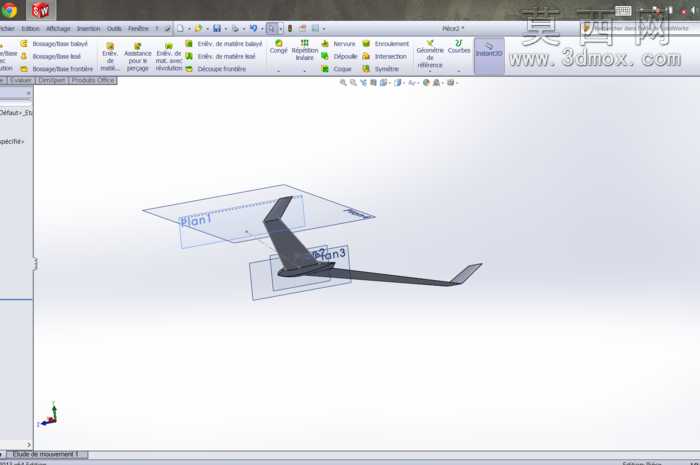

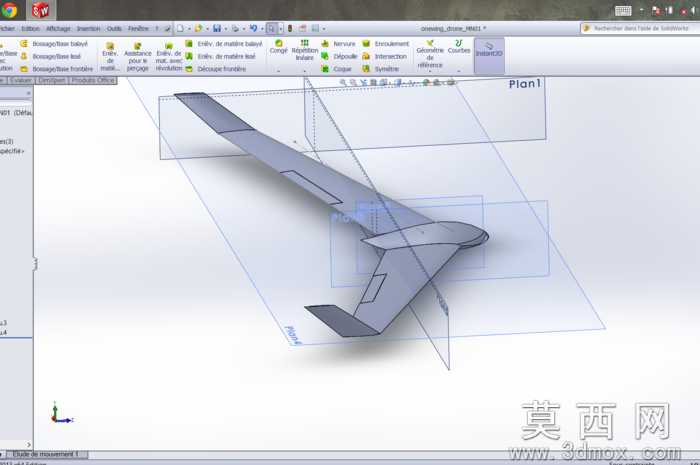

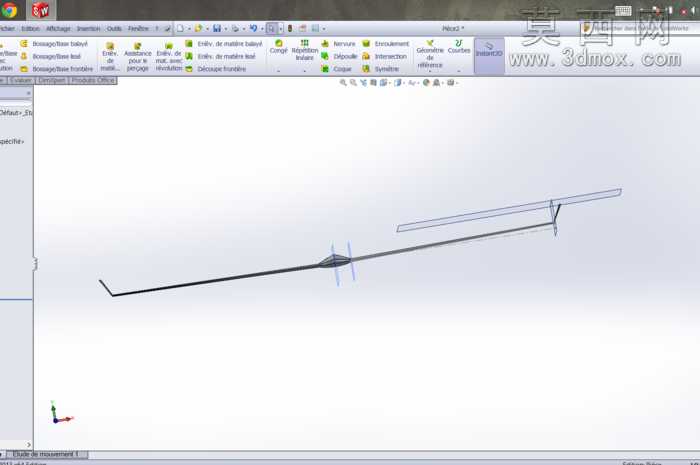

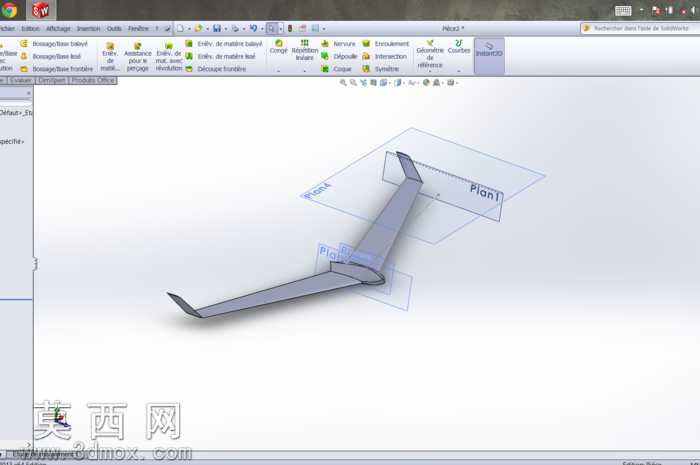

本作品为飞翼构型无人飞行器的三维结构设计方案，建模阶段依托三维参数化设计环境完成全机外形与结构的搭建，整体采用无尾飞翼一体化融合布局，摒弃了传统飞行器的独立平尾与垂尾结构，将机身与机翼进行顺滑的翼身融合过渡，从建模的曲面构建逻辑来看，设计过程中优先保证气动曲面的连续性，通过多基准平面的草图约束，依次勾勒出机翼根弦、梢弦的翼型轮廓，再以引导线放样生成完整的翼身融合曲面，全程对曲面的G2连续性进行校验，避免曲面出现折角、曲率突变等影响气动效率的问题。结构设计层面，模型明确划分了机头载荷舱、中部设备舱、机翼内部走线与动力预留舱段，机身头部做了圆润的钝头处理，既可以降低飞行过程中的头部压差阻力，也预留了足够的空间搭载航电设备、任务传感器等组件；机翼后缘设置了分体式控制舵面的安装位，通过草图的分割线特征明确了舵面与主翼面的分界，为后续舵机安装、舵面偏转运动仿真预留了结构接口；翼尖部分采用了小幅下反的修型设计，在建模时通过曲面的扭转参数调整，优化翼尖区域的气流流动特性，降低翼尖涡流带来的诱导阻力影响。材质与渲染表现上，模型主体采用哑光浅灰色航空复合材料质感，在渲染环境中通过半透明基准面的叠加展示，清晰呈现出内部结构分区与外部气动外形的对应关系，所有结构边线都做了符合航空制造工艺的圆角过渡处理，没有尖锐的棱角结构，既符合实际加工的工艺要求，也能进一步降低飞行阻力。设计思路上，该方案围绕小型无人飞行器的长航时飞行需求展开，飞翼布局本身具备升阻比高、结构重量轻、雷达反射截面积小的天然优势，建模过程中对全机的重心位置、气动焦点的匹配关系做了初步的结构预留，中部设备舱的位置恰好对应全机重心区间，方便后续根据实际搭载的设备重量调整配重，保证飞行器的纵向静稳定性；机翼的展弦比经过参数化调整，在保证足够升力面积的同时，兼顾了低空低速飞行的操控性与结构强度，整体模型完成了从概念草图到三维实体的转化，所有特征都具备参数可编辑性，后续可以根据仿真测试的结果快速调整翼型参数、舵面尺寸、机身长度等关键设计指标，为后续的气动仿真、结构强度校核、实物原型制作提供精准的三维数模基础。
