双涵道尾置式小型无人飞行器设计

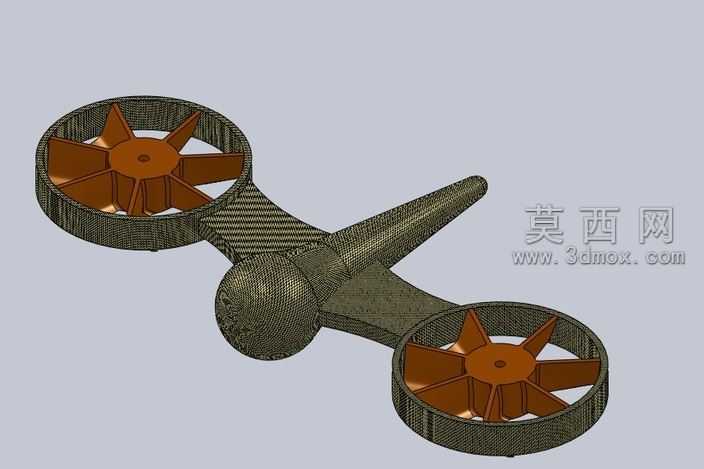

本作品为双涵道布局小型无人飞行器三维建模成果，整体采用一体化流线型机身设计，建模过程中以曲面建模为核心逻辑，先通过基准面绘制机身纵向轮廓线与横向截面引导线，放样生成顺滑的水滴状机头与锥形尾撑主体结构，确保机身气动外形连续无折角，降低飞行过程中的空气阻力。两侧对称布置的涵道结构为该飞行器的核心升力部件，建模时先绘制环形涵道壁的内外轮廓，通过旋转凸台生成涵道主体壳体，再对涵道内壁做圆角过渡处理，优化涵道内的气流流通效率；涵道内部的六叶螺旋桨采用阵列特征完成建模，先绘制单片桨叶的翼型截面，通过拉伸与扭转调整桨叶安装角，再以涵道中心轴为基准做圆周阵列，保证每片桨叶的角度与位置精度，同时对桨叶前缘做钝化处理，还原真实螺旋桨的结构细节。材质设置上，机身与涵道外壁赋予碳纤维编织纹理材质，通过调整纹理映射方向匹配机身曲面走向，还原复合材料部件的真实质感；螺旋桨部分赋予哑光棕褐色工程塑料材质，调整材质粗糙度与反光度，区分不同部件的材质属性；涵道内壁做哑光深灰材质处理，模拟内壁吸波减阻的涂层效果。结构设计层面，两个涵道通过一体化连接臂与机身中段整合，机头位置预留载荷舱空间，可搭载小型摄像或传感模块，尾撑末端设计为流线型收尾，可搭配小型尾翼实现飞行姿态的稳定控制；整体建模过程中对各部件做干涉检查，确保螺旋桨旋转时与涵道壁无碰撞，机身与涵道连接位置做加厚处理，保证结构强度的合理性。渲染阶段采用浅灰色纯色背景，布置三点式光源，主光源从斜上方投射突出机身曲面光影变化，辅光源补光消除暗部死黑，环境光调整整体亮度，清晰呈现碳纤维纹理与各部件的结构层次，完整还原该涵道无人机的设计细节与结构特征。
