集成式伺服驱动直线执行模组结构设计

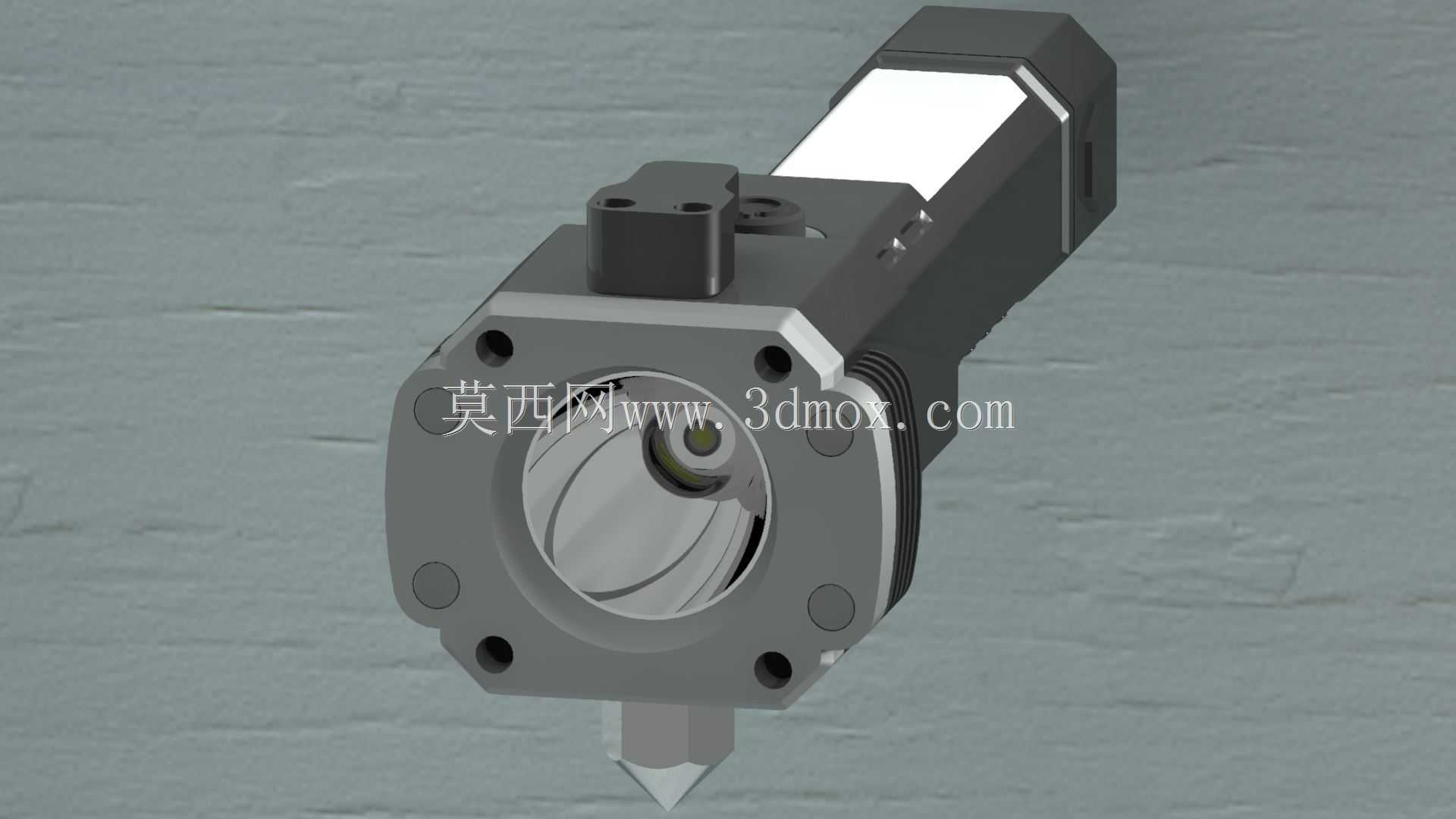

　　这款集成式伺服驱动直线执行模组，主要面向自动化产线的精密位移作业场景，在3C电子装配、光伏组件叠层、锂电电芯搬运、包装机械送料等工位都能适配，替代传统气缸搭配外置导轨的松散布局，解决气动方案行程可调性差、定位精度不足、多点位控制难的痛点。从结构布局来看，驱动端采用后端集成伺服电机的同轴设计，没有额外外置的电机安装座与同步带传动结构，整体轴向尺寸更紧凑，安装时不需要预留电机侧装的避让空间，在设备内部狭窄的安装腔体内也能完成布置。前端法兰采用带定位销孔的圆形安装面，六个均布的安装孔围绕中心输出轴排布，既可以直接连接夹爪、吸盘等末端执行器，也能通过转接板连接工装压头、检测探头等作业部件，法兰端面的定位止口能保证末端负载的同轴度，避免偏心负载带来的导轨偏磨问题。输出端的锥形定位头设计，是针对需要重复定位对接的工位做的优化，比如工装板的精准顶升定位、模具的合模导向，锥形头在接触对接件时能自动修正微小的位置偏差，降低对上游工位定位精度的要求。

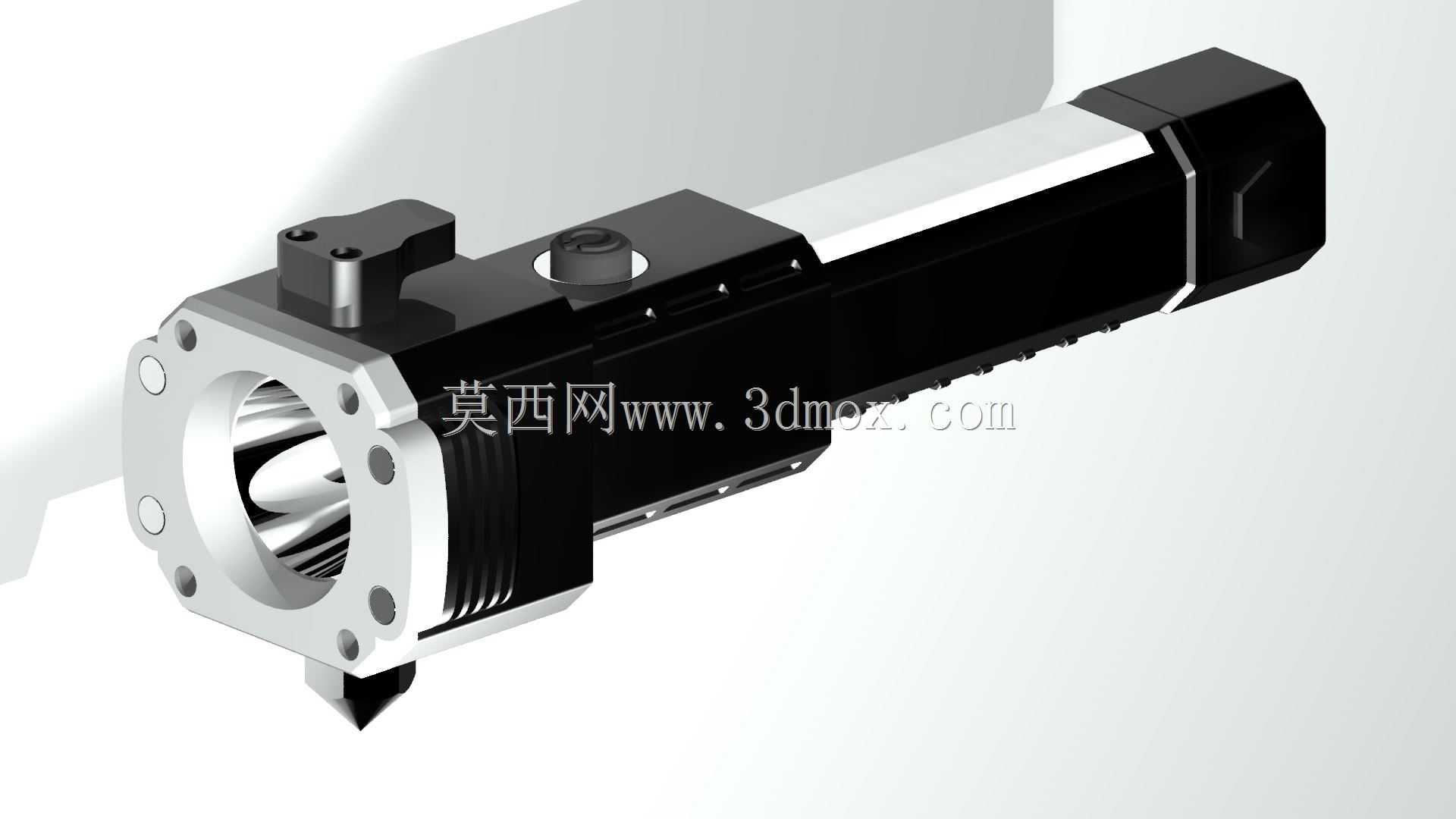

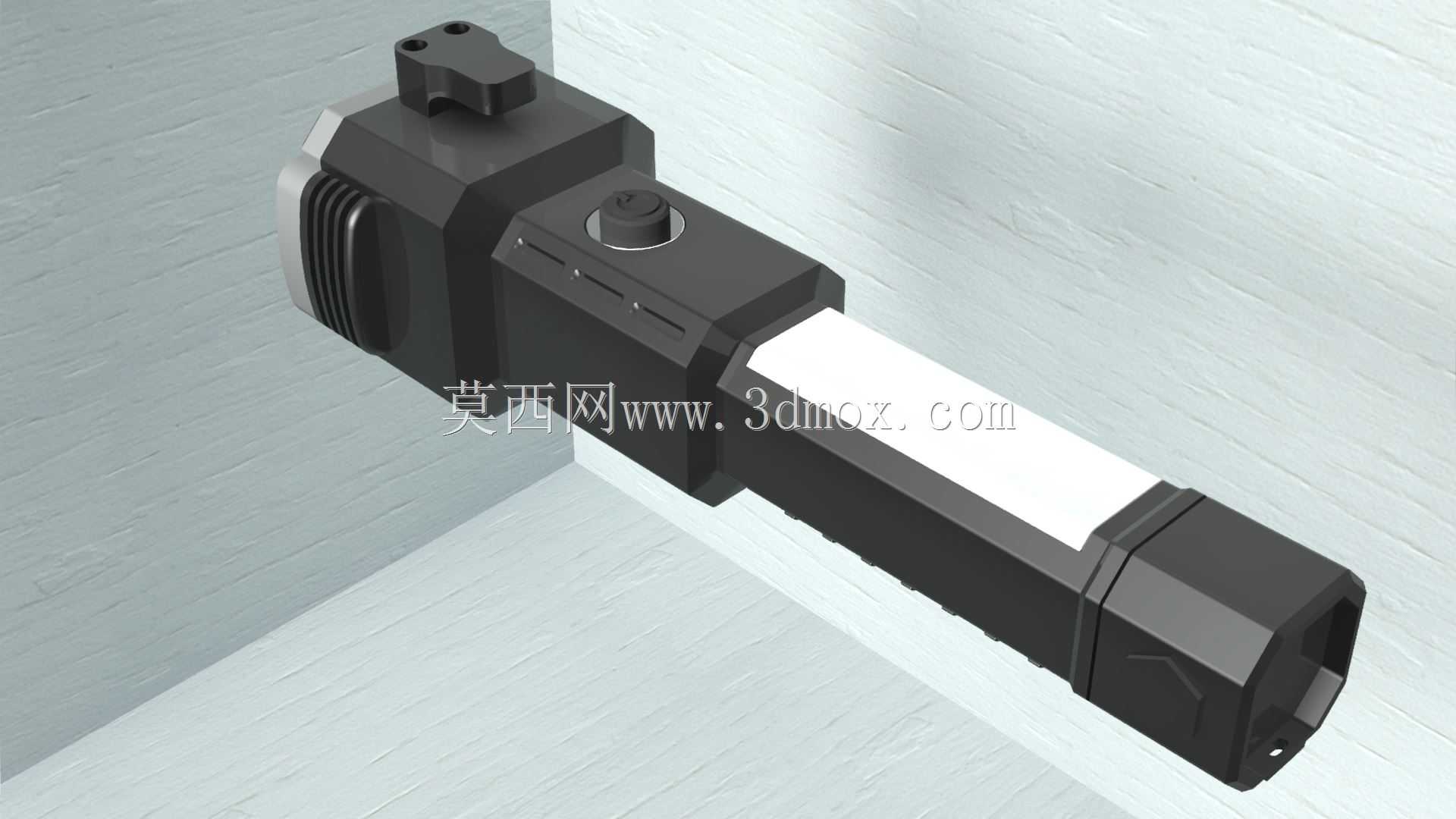

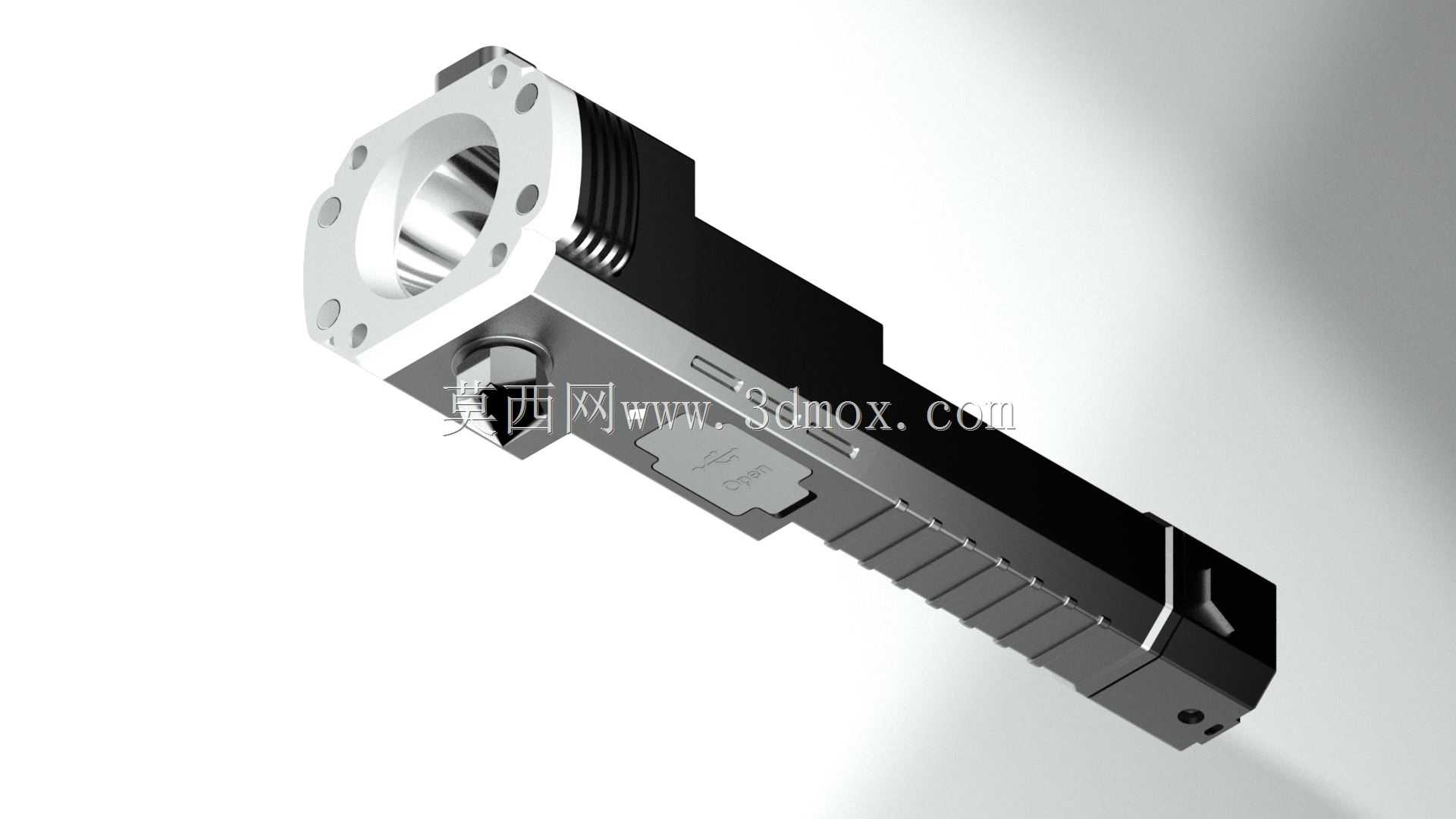

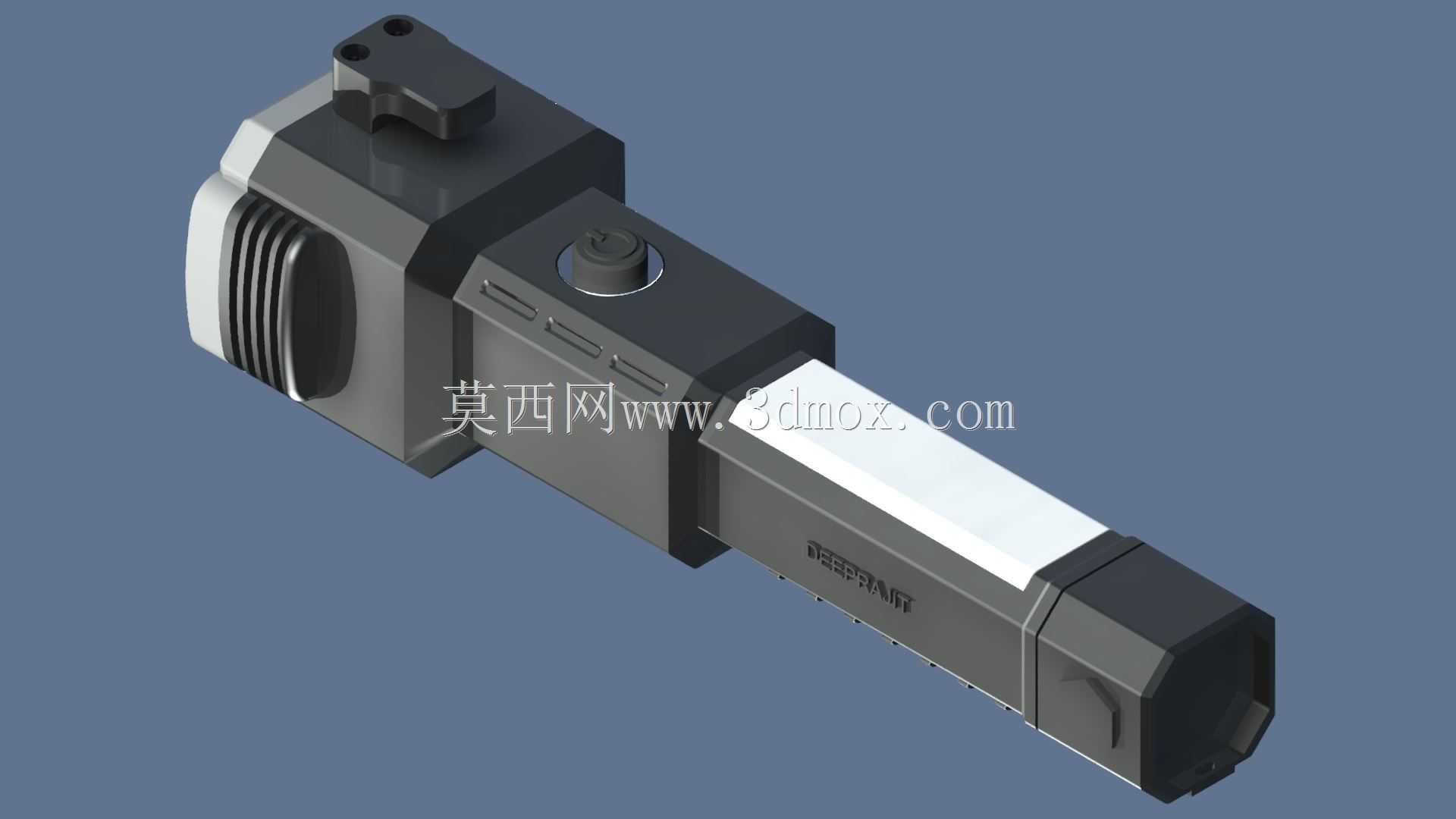

　　模组的主体外壳采用一体化挤压铝型材结构，侧面预留了传感器安装槽，可以直接槽内安装原点、正负限位的光电开关，不需要额外焊接或者打孔固定传感器支架，装配时只需要将传感器滑块卡入型材槽内，调整到对应位置拧紧固定螺丝即可，大幅减少现场装配的加工工作量。内部传动采用滚珠丝杠搭配线性导轨的组合，丝杠预压等级选用C7级，能满足常规自动化工位0.02mm以内的重复定位精度需求，导轨的滑块与丝杠螺母采用集成式滑座连接，减少了中间连接零件的累计误差，同时滑座上方的锁紧旋钮可以在断电或者调试状态下手动锁定滑座位置，避免设备调试时滑座意外滑移造成安全隐患。

　　安装边界方面，这款模组的主体截面为正方形，安装时可以通过底部的安装槽直接固定在设备型材架上，也可以通过侧面的安装孔做侧装或者倒装固定，不同安装姿态下都能保证内部润滑脂不会出现渗漏问题，密封结构采用双唇口密封圈，能阻挡车间内的粉尘、切削液雾气进入模组内部，在机加工自动上下料的恶劣工况下也能稳定运行。从功能特性来看，集成式的驱动结构省去了电机与丝杠之间的联轴器调整环节，出厂时已经完成传动部分的同轴度校准，用户拿到现场只需要完成本体固定、负载连接、电气接线三个步骤就能投入使用，不需要再做复杂的传动间隙调整。滑座的侧面预留了防撞块安装位，可以根据实际行程需求调整软硬限位的位置，避免滑座超程撞击两端端盖造成结构损坏。

　　在实际选型适配时，需要注意前端负载的偏心距不能超过设计阈值，当搭配长行程末端工装时，需要额外核算滑座的倾覆力矩，必要时可以选用带双导轨的加强版本，不过这款单导轨版本在常规垂直顶升、水平搬运的工况下，额定负载已经能覆盖大部分中小负载的作业需求。另外，模组后端的电机端预留了编码器线缆与动力线缆的出线口，线缆可以从后端轴向直接引出，也可以根据设备布线需求调整为侧面出线，避免线缆在模组运动过程中出现弯折磨损。整体结构没有冗余的装饰性设计，所有外部结构都兼顾安装固定、防护、功能拓展的作用，比如外壳的散热筋结构，既提升了型材的结构强度，也能在长时间高速往复运动时带走电机与传动部分产生的热量，避免连续运行时内部温度过高导致润滑脂失效。
