便携一体式可收线圆形排插结构设计

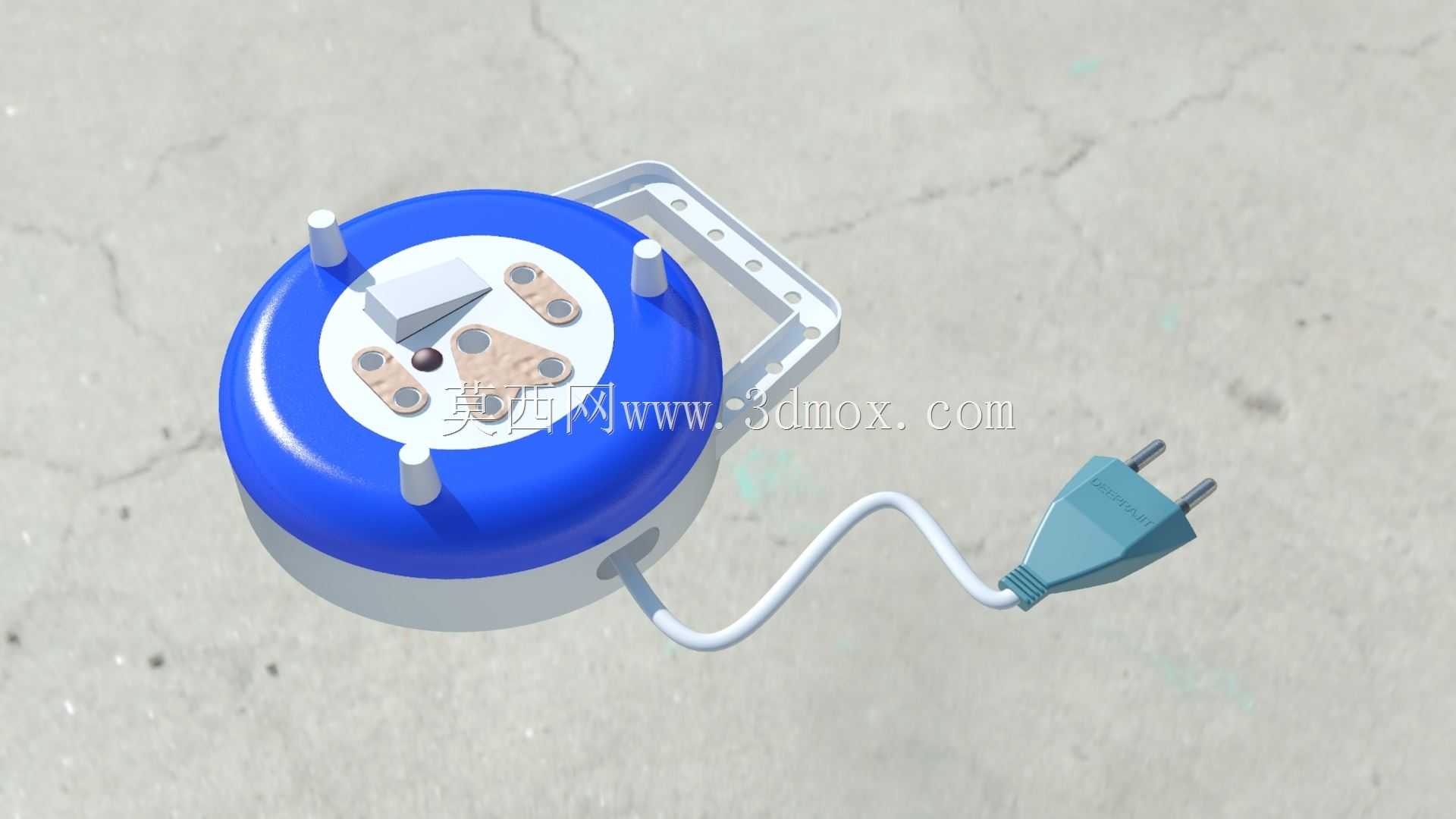

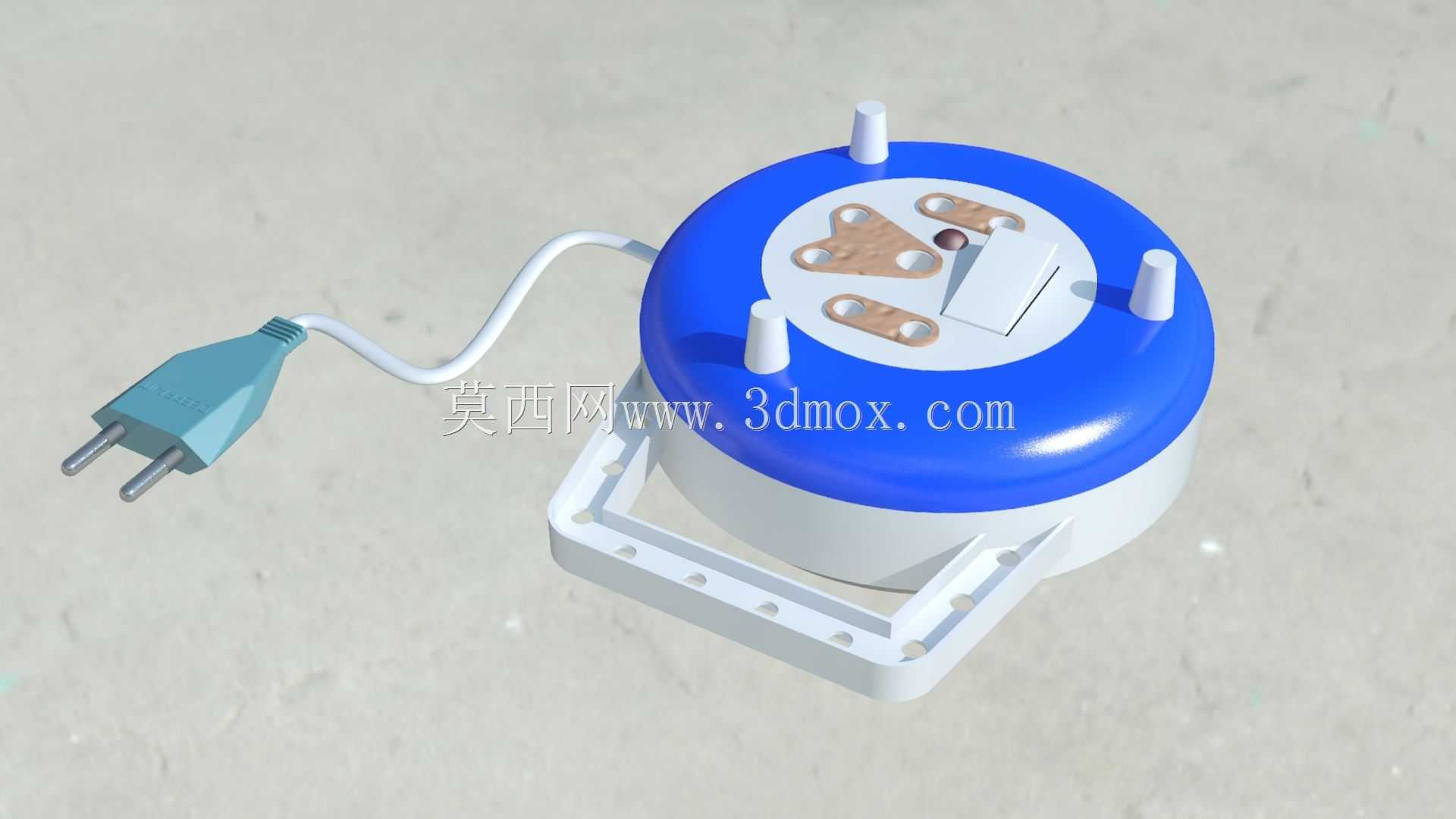

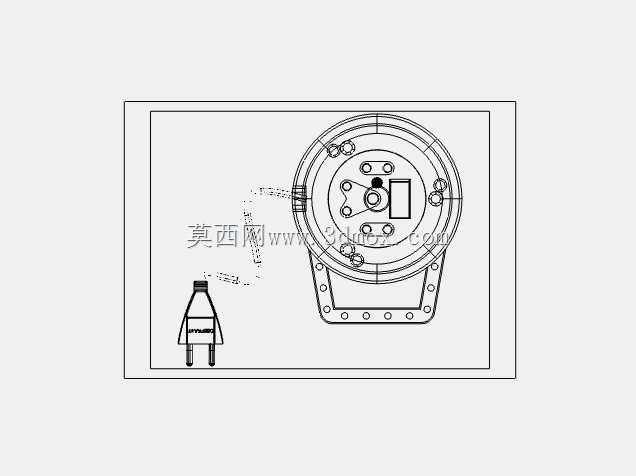

　　这款圆形可收线排插的结构设计，核心瞄准临时取电场景的使用痛点展开，日常工地临时检修、户外小型作业、桌面零散设备供电、展会临时布展这类场景里，传统拖线板要么线材散乱缠绕，要么外壳棱角突出容易磕碰，收纳时线材无处安放容易勾挂其他物件，这款结构就是针对这些实际使用问题做的定向优化。整体采用上下扣合的圆盘式壳体结构，上壳为蓝色绝缘阻燃PC材质，下壳为白色耐冲击ABS材质，壳体边缘做了全圆弧过渡处理，没有突出的棱角结构，放置在地面时即使被人员踩踏、工具磕碰，也不会出现应力集中导致的壳体开裂问题，圆盘直径控制在180mm，整体壳体高度75mm，放置在地面不会占用过多通行空间，也不会因为高度过高被过往物件剐蹭带倒。

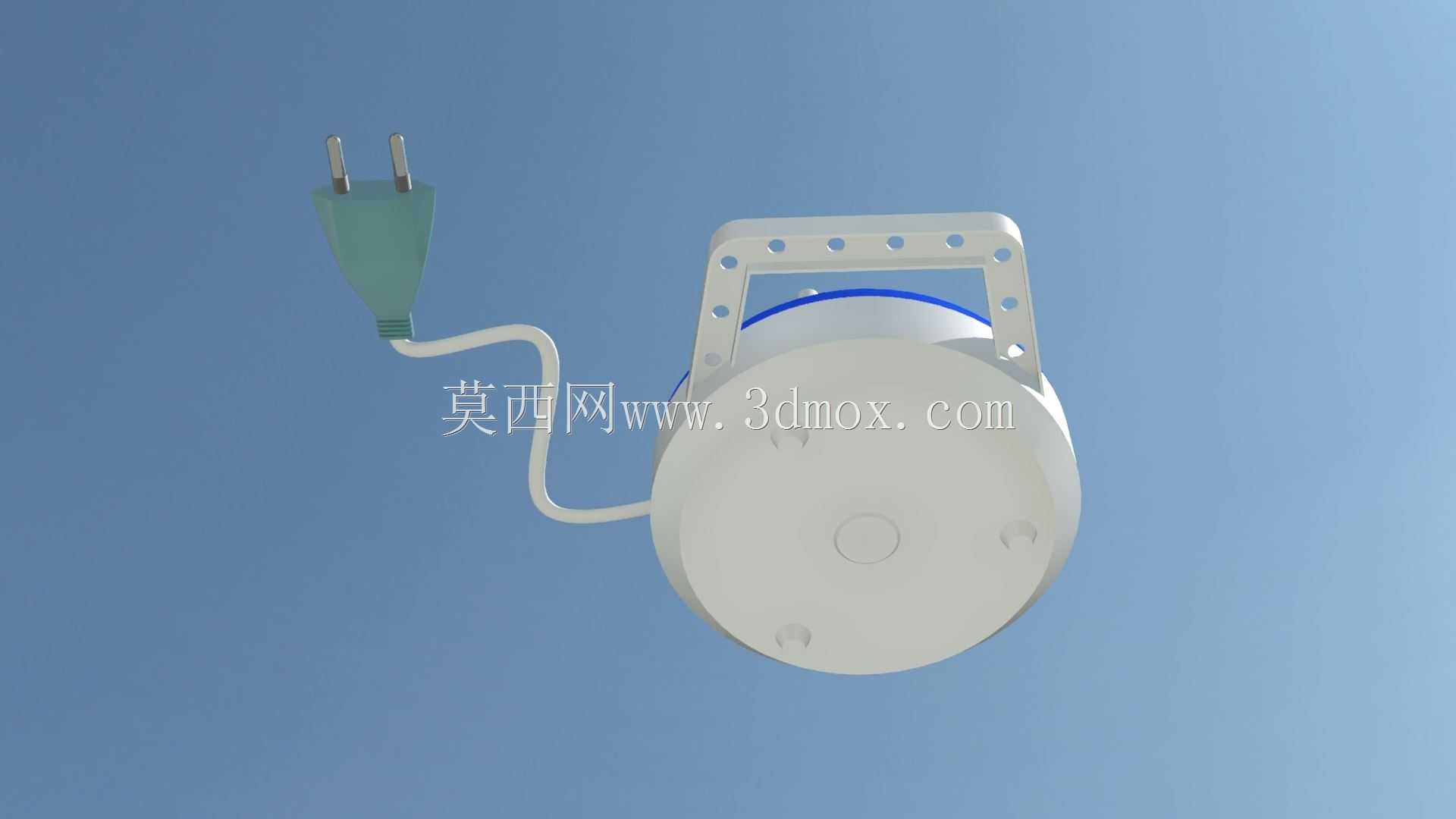

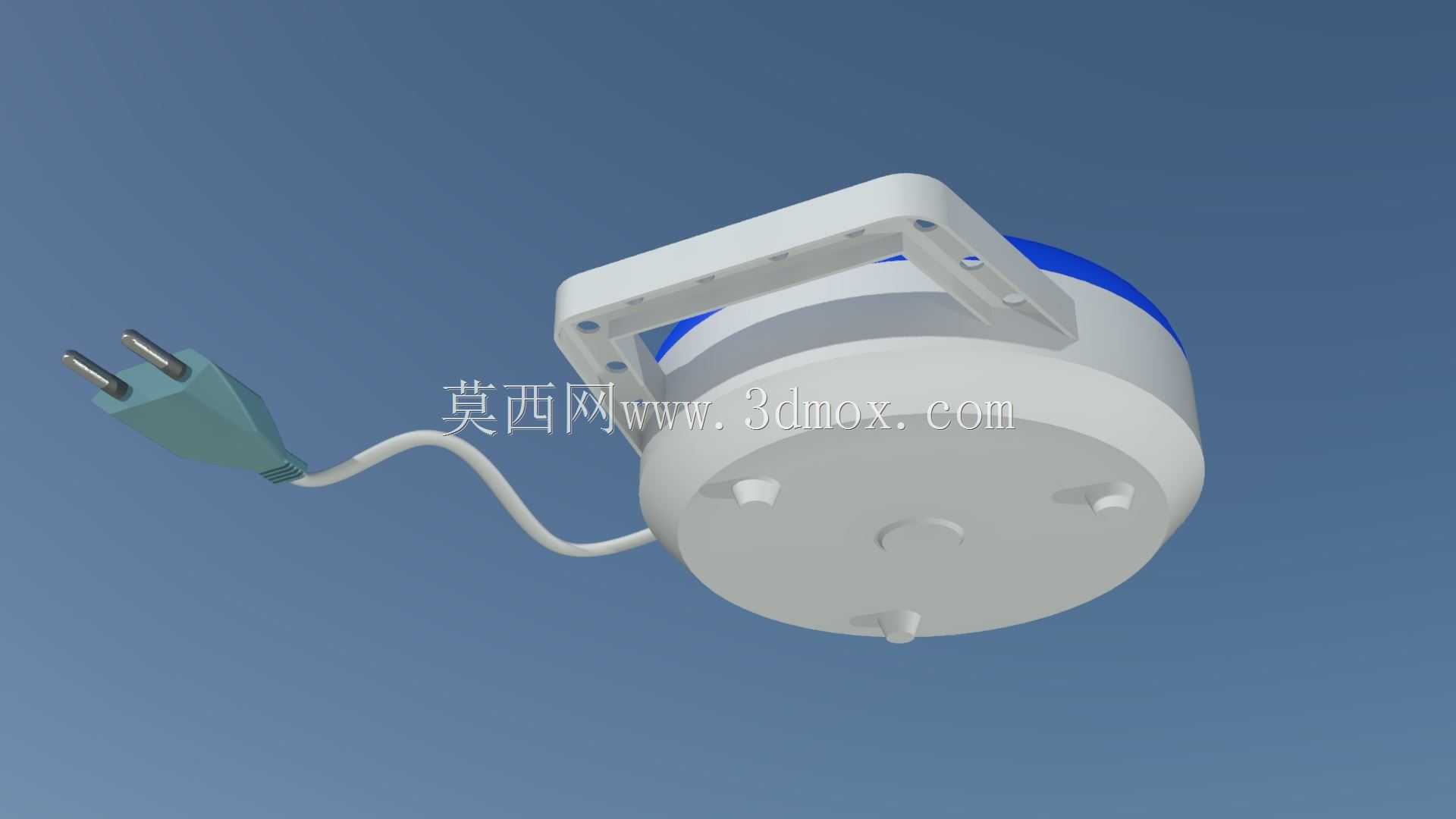

　　上壳面板区域设置了三组国标五孔插孔，插孔之间的中心间距达到42mm，即使同时插入三个大尺寸电源适配器，也不会出现相邻插头互相干涉挤占空间的问题，插孔内部设置了安全保护门结构，单孔插入时需要达到75N以上的推力才能顶开保护门，能够避免异物误插入导致的触电风险，保护门采用阻燃尼龙材质，长期插拔也不会出现磨损卡滞的问题。壳体侧面集成了一体式收线结构，底部设置了带安装孔的白色固定支架，支架上预留了四个直径6mm的固定孔，既可以直接平放在桌面、地面使用，也可以通过膨胀螺丝将其固定在墙面、设备机架侧面作为固定取电点使用，支架与下壳之间做了旋转限位结构，固定后壳体可以在水平方向做30度的角度微调，方便不同方向的插头接入。自带的电源线长度为2米，完全收纳时可以全部缠绕在壳体中部的绕线槽内，插头可以卡在壳体侧面的专用卡扣位置，收纳后整体没有外露的线材，整体尺寸和普通饭盒相当，放在工具包内不会勾挂其他工具，携带转运十分方便。插头采用国标10A两级带接地插头，插片厚度为1.5mm，表面做了镀镍处理，长期插拔也不会出现氧化锈蚀导致的接触不良问题，线材采用RVV3*1.0平方的铜芯软线，能够承载10A以内的持续电流，满足常规手持电动工具、小型检测设备、桌面办公设备的取电需求。

　　壳体内部的导电铜件采用一体化冲压成型的磷青铜构件，没有铆接节点，能够降低接触电阻，避免长期使用后铆接点松动发热的问题，铜件厚度为0.6mm，插拔寿命可以达到5000次以上，满足高频使用场景的耐用性要求。在结构设计阶段，特意将收线的绕线槽设置在壳体中部的夹层位置，线材缠绕时不会与内部的导电构件产生摩擦，避免长期收放线过程中线材绝缘层被磨破导致的漏电风险，绕线槽的边缘做了R3的圆弧过渡，收放线时不会划伤线材外皮。壳体的上下盖采用超声波焊接工艺拼接，拼接缝隙控制在0.1mm以内，整体防护等级达到IP40，能够阻挡直径1mm以上的异物进入壳体内部，日常使用时灰尘、细小金属碎屑不会轻易进入内部导致电路短路。

　　上壳表面还设置了一个内嵌式的电源开关，开关带有夜光指示条，光线昏暗的环境下也能快速找到开关位置，开关触点采用银合金材质，带载通断寿命可以达到10000次以上，不用频繁插拔插头就可以切断电源，减少插头插座的磨损。这款排插的结构没有多余的花哨设计，所有结构特征都围绕便携收纳、耐用安全、多场景适配的核心需求展开，既可以作为移动检修的临时取电点，也可以作为固定工位的长期供电接口，结构尺寸适配绝大多数常规使用场景的安装与放置要求，没有冗余的结构设计，整体零部件数量控制在27个，装配工序简单，量产时的装配效率较高，后期维护也十分方便，出现部件损坏时只需要拆开上下盖就可以更换对应的内部构件，不需要整体报废。
