分布式光伏用晶硅太阳能电池板结构设计

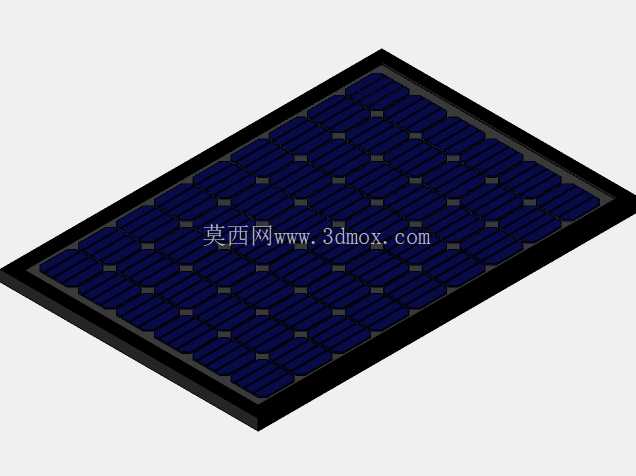

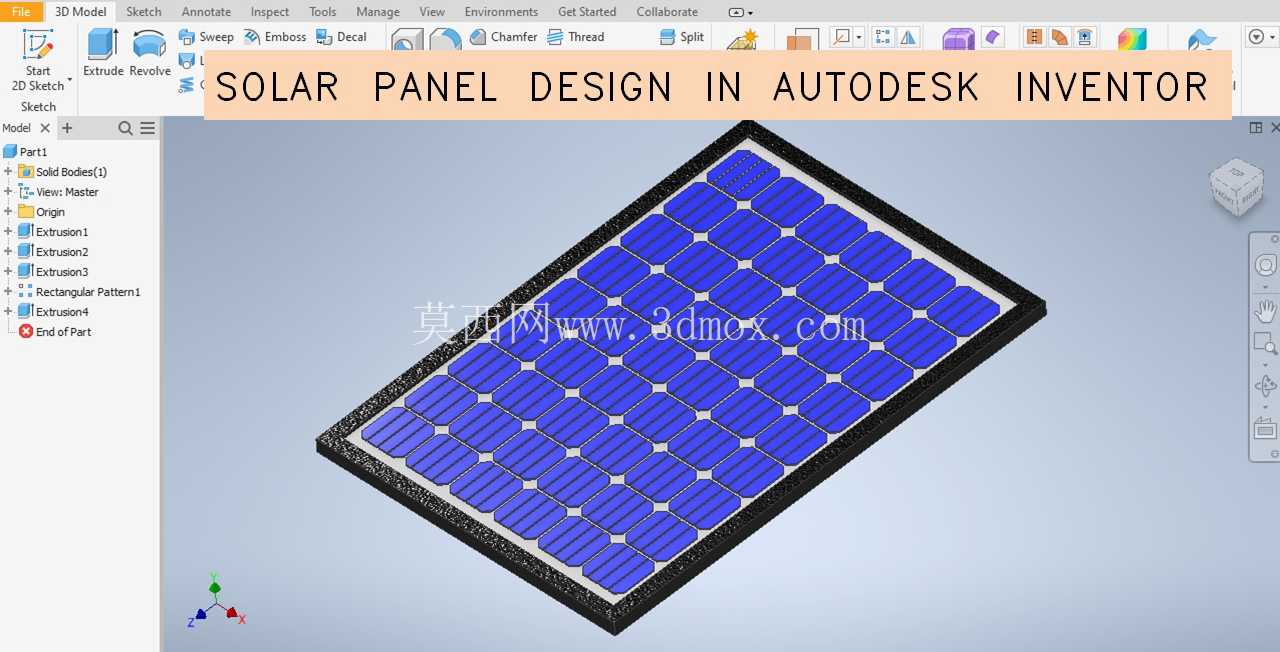

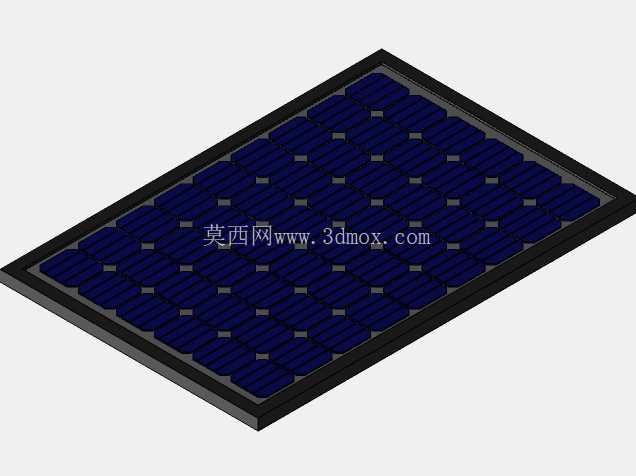

　　在分布式户用光伏、工商业屋顶电站、离网型太阳能供电系统的实际落地场景中，太阳能电池板作为核心光电转换单元，其结构设计合理性直接决定整套系统的发电效率、户外耐候寿命与安装适配性。这款晶硅材质的太阳能电池板结构，在建模阶段就充分考虑了户外长期服役的实际工况，没有做脱离工程实际的理想化造型。从结构功能来看，电池板核心的发电区域采用矩阵式排布的晶硅电池片，每片电池片之间预留了均匀的串焊间隙，既保证了焊接工序的操作空间，也能避免热胀冷缩导致的电池片隐裂问题；外围的黑色边框采用带安装卡槽的型材结构，边框转角处做了适配角码连接的限位结构，不需要额外做复杂的焊接工序，现场组装时仅需通过标准角码与紧固件就能完成边框拼接，大幅降低现场安装的工艺门槛。

　　设计过程中，首先要明确电池板的安装边界条件：常规同规格组件的整体厚度控制在35mm到40mm区间，边框侧边预留的安装孔位严格适配市面上通用的光伏支架C型钢、铝合金导轨的安装尺寸，孔位间距按照行业通用的400mm、800mm模数设置，不管是采用压块式安装还是螺栓穿透式安装，都不需要额外在现场对边框进行二次打孔加工，避免破坏边框的阳极氧化防腐层。电池片表面的覆盖层采用高透光的钢化玻璃结构，建模时特意在玻璃与电池片之间预留了EVA胶膜的填充层厚度，这个间隙尺寸控制在0.5mm左右，既保证层压工序中胶膜能充分填充空隙排出气泡，也不会因为胶膜过厚导致透光率下降影响发电效率。背板部分的结构设计考虑了散热需求，背板与边框之间预留了微小的通风间隙，当组件在户外暴晒时，背板与安装面之间的空气流通能带走部分热量，避免电池片工作温度过高导致转换效率衰减。很多新手建模时容易忽略接线盒的安装位置，这款模型在电池板背面的居中位置预留了标准接线盒的安装凸台，凸台高度匹配常规旁路二极管接线盒的尺寸，同时预留了汇流条穿出的过孔位置，过孔边缘做了圆角处理，避免穿线时划破汇流条的绝缘层。在边角防护设计上，边框的四个外角做了小尺寸的圆弧过渡，既可以减少运输过程中的磕碰损伤，也能避免安装时尖锐边角划伤施工人员。

　　从实际应用的适配性来看，这款电池板的结构尺寸既可以单块使用在小型离网供电场景，比如户外监控设备供电、牧区家庭独立供电系统，也可以多块拼接组成大面积光伏阵列，应用在工商业屋顶、地面集中式电站场景。建模时对电池片的排布做了优化，6行12列的电池片排布方式刚好匹配常规60片组件的电路设计，每两列电池片之间预留的汇流条走线槽位置，能让内部电路排布更规整，减少线路交叉带来的绝缘风险。边框的卡槽深度经过反复校核，玻璃、胶膜、电池片、背板叠层后卡入边框的深度控制在8mm左右，配合密封胶填充后，能达到IP65以上的防护等级，应对户外暴雨、沙尘天气都不会出现内部进水短路的问题。

　　另外在安装孔位的设计上，除了侧边的常规安装孔，还在边框背面预留了接地孔位，接地孔位置做了去除氧化层的凸台设计，保证接地导线连接时的导电可靠性，避免雷雨天气下组件被雷击损坏。很多三维建模人员在做这类光伏组件模型时，往往只做表面的电池片阵列外观，忽略了内部层叠结构与安装接口的细节，而实际工程应用中，这些细节恰恰是决定产品能否批量落地生产、能否适配通用安装配件的核心要素。比如边框的型材截面设计，卡槽内侧的凸起筋条结构，能在层压件装入后起到更好的卡紧作用，不需要额外打过多的密封胶就能实现初步固定；电池片之间的间隙宽度控制在2mm，既不会因为间隙过大浪费组件的有效受光面积，也不会因为间隙过小导致串焊时焊带偏移造成电池片短路。针对不同的应用场景，这款结构还预留了一定的改型空间，如果是用于光伏建筑一体化场景，只需要调整边框的安装卡槽结构，就能直接嵌入建筑幕墙的安装框架中，不需要重新设计电池片的排布与内部电路结构；如果是用于便携式光伏充电设备，只需要减薄边框厚度、更换轻量化的边框材质，就能快速衍生出适配便携场景的轻量化版本。
