雅马哈125摩托车发动机CATIA三维模型

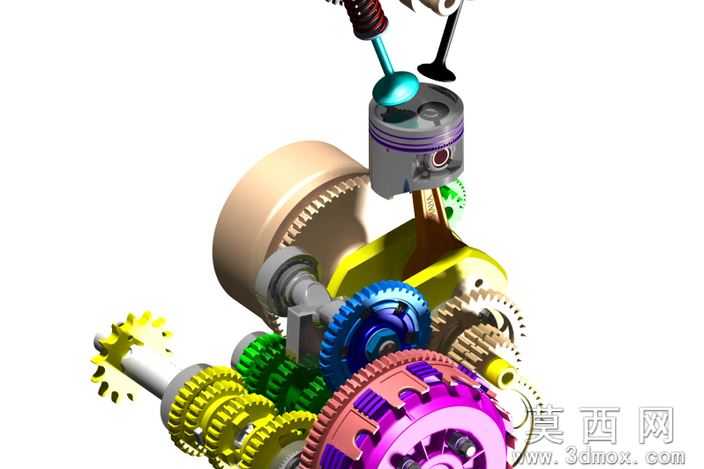

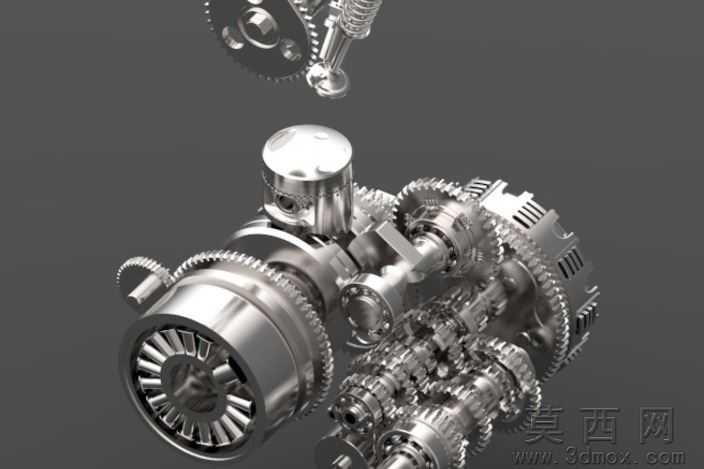

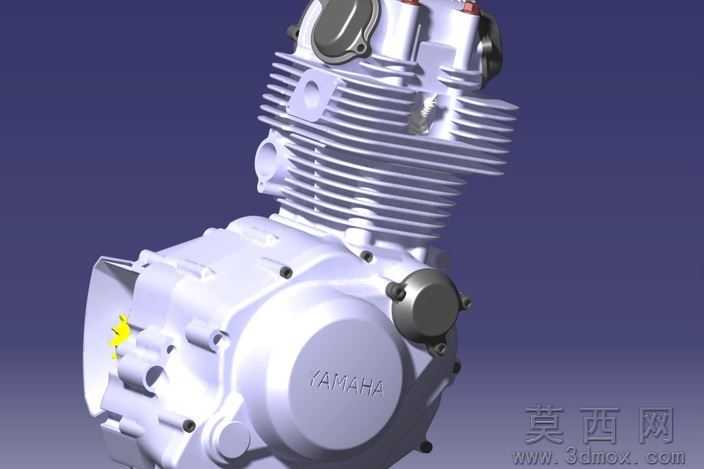

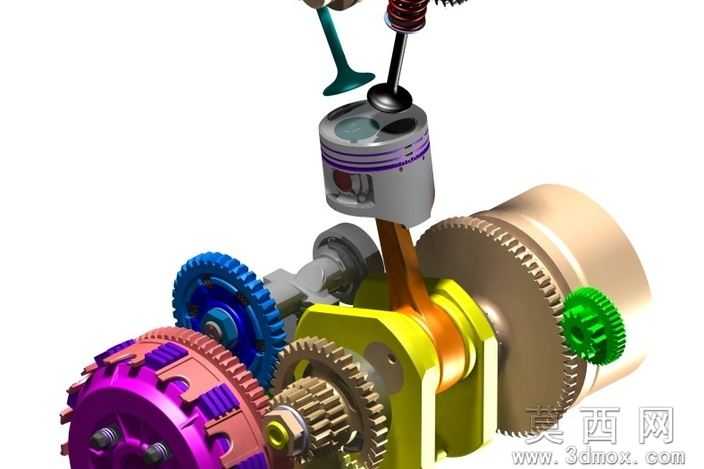

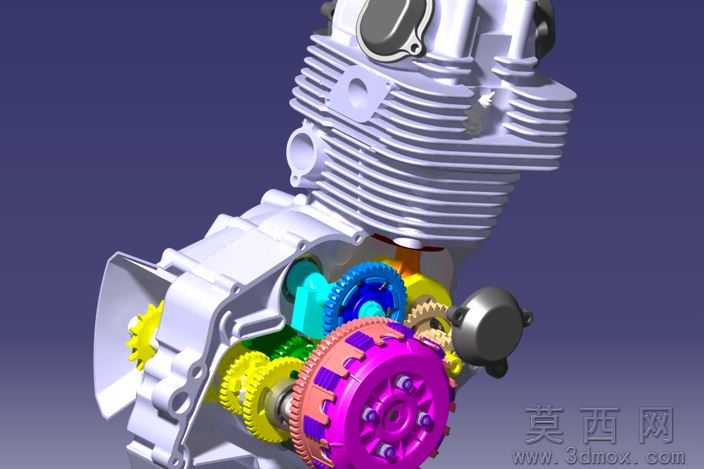

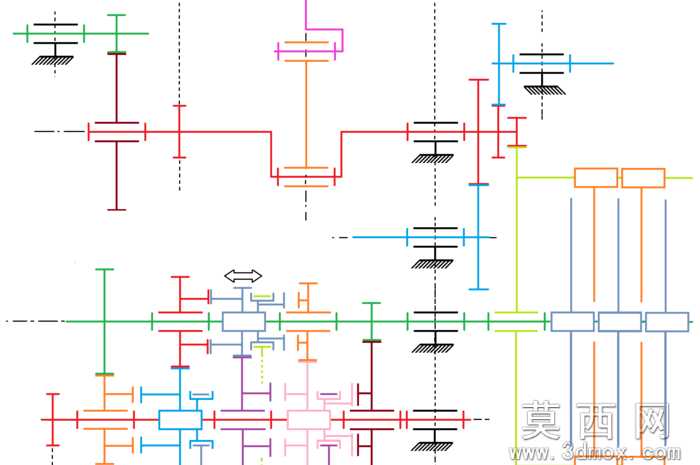

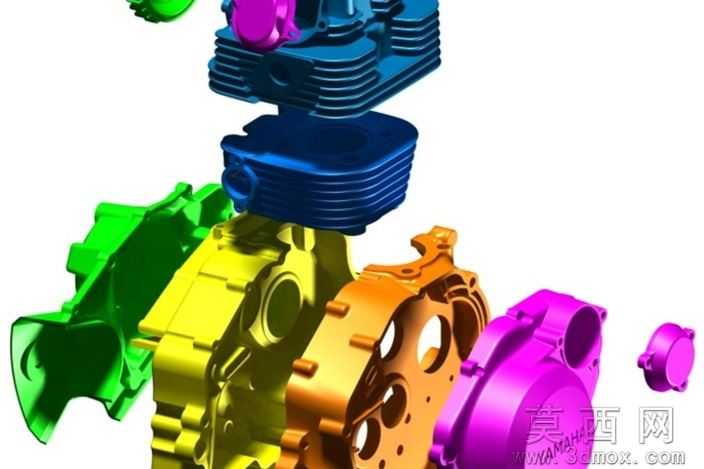

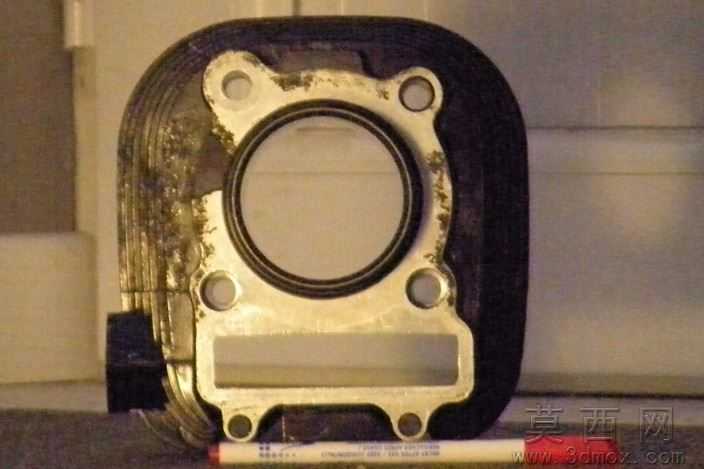

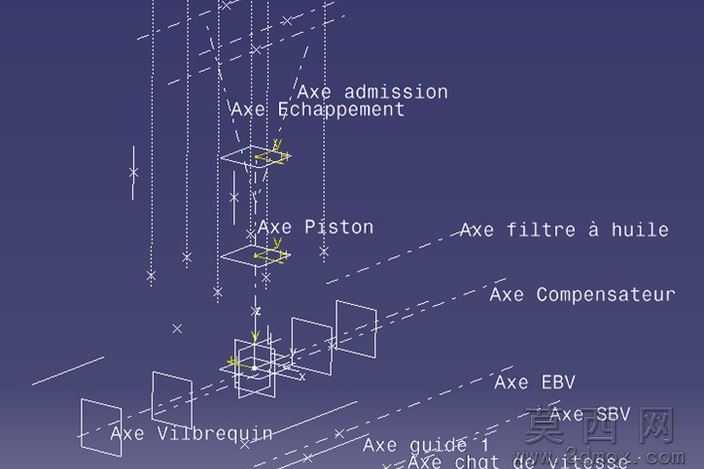

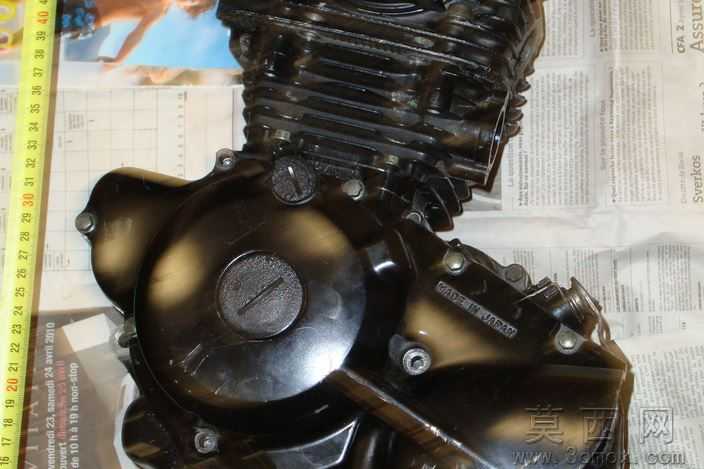

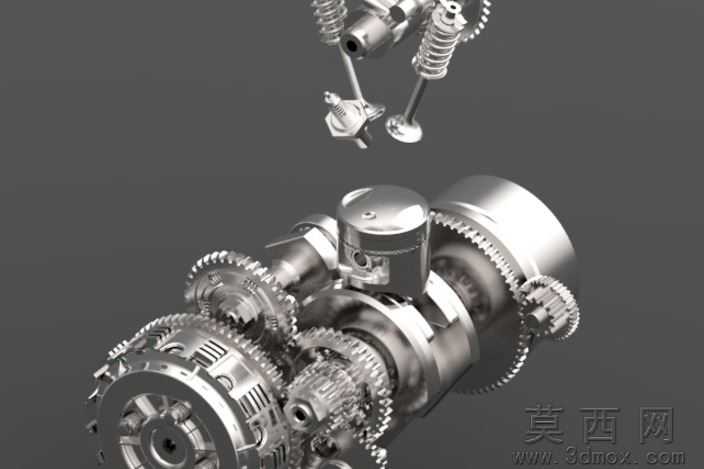

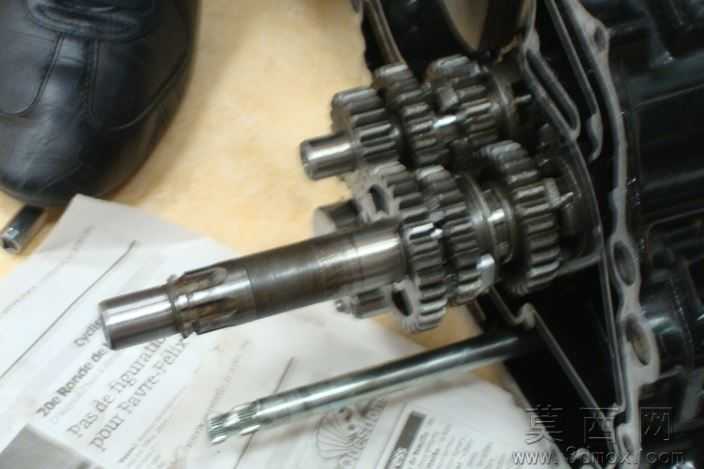

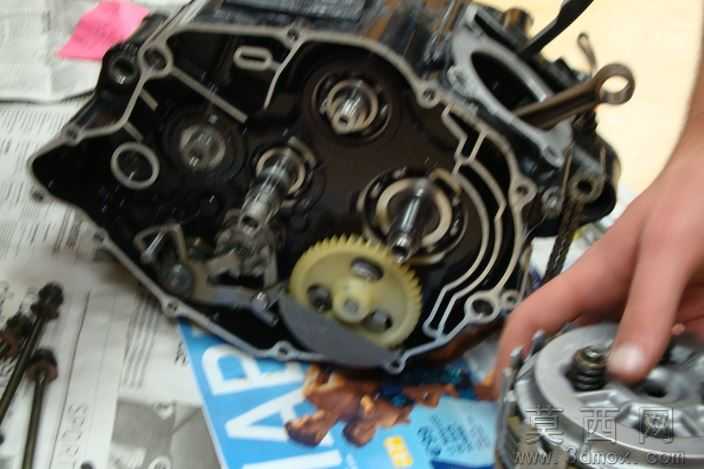

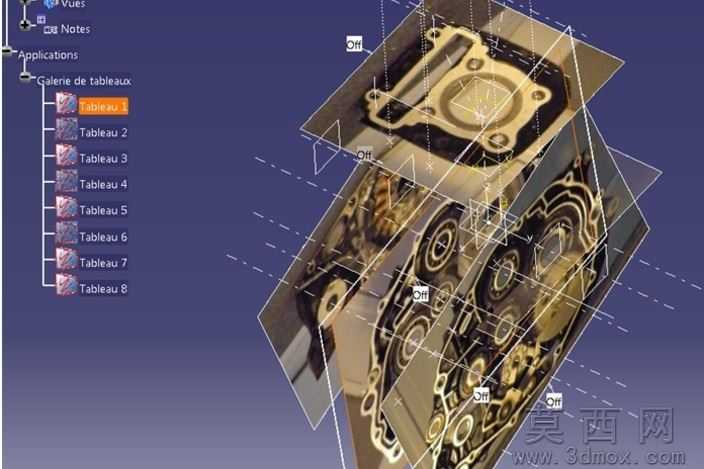

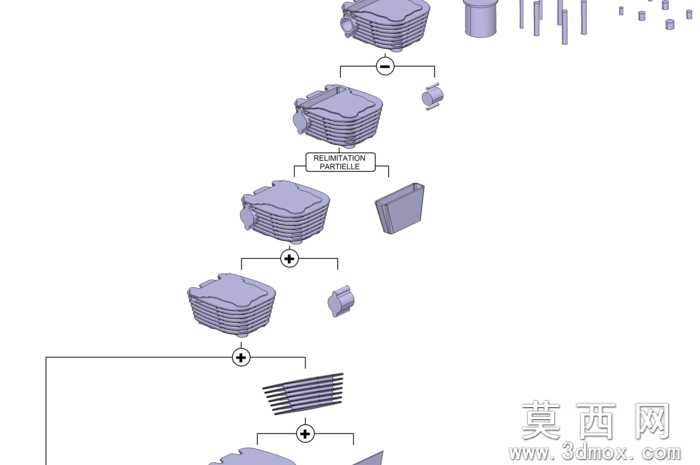

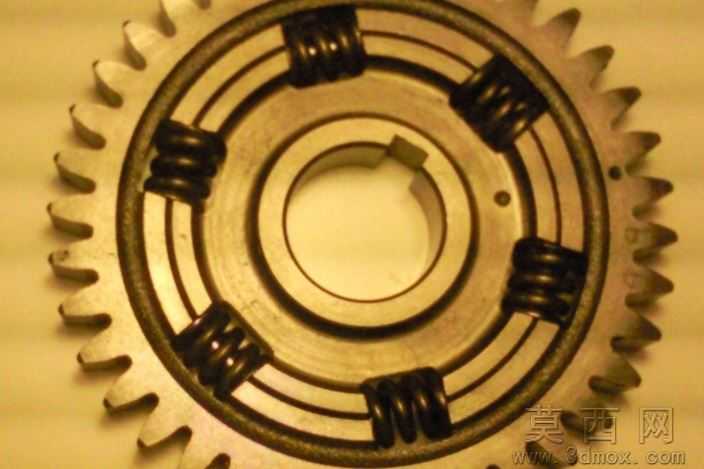

本模型为雅马哈125排量摩托车发动机完整三维数模，采用CATIA V5R19版本完成全参数化建模，完整还原了单缸四冲程摩托车发动机的全部核心结构与装配关系。建模过程严格遵循摩托车发动机的实际工程设计逻辑，从核心运动部件到外围传动结构均按照真实尺寸比例构建，可直接用于结构学习、装配验证与相关设计参考。模型完整呈现了发动机的曲柄连杆机构、配气机构、变速传动机构三大核心模块：活塞部分还原了活塞本体、活塞环、活塞销的配合结构，连杆与曲轴的装配关系完全符合内燃机运动原理，可直观展示活塞往复运动转化为曲轴旋转运动的完整过程；配气机构部分包含了气门、气门弹簧、凸轮轴、正时传动结构，精准还原了四冲程发动机进排气门的正时驱动逻辑，各部件的运动干涉均经过校验，可模拟完整的配气动作流程。变速传动模块完整构建了主轴、副轴、各档位变速齿轮、换挡拨叉、离合器总成的结构，不同齿数的变速齿轮按照真实传动比排布，清晰展示了摩托车手动变速箱的换挡传动原理，离合器的摩擦片、压盘、弹簧结构也做了精细化还原。建模过程中对各金属部件赋予了贴合实际的材质属性，曲轴、齿轮类高强度部件采用合金钢材质表现，活塞、箱体类部件采用铝合金材质质感，密封件、弹簧类部件对应橡胶、弹簧钢的材质特征，渲染效果清晰区分不同部件的功能属性，便于识别各结构的作用。整个模型采用自底向上的装配建模思路，每个零件均为独立可编辑的参数化特征，可单独拆解查看单个零件的结构细节，也可通过装配约束查看整体的配合关系，所有配合公差均参考民用摩托车发动机的通用设计标准，不存在结构错位、装配干涉的问题，能够帮助学习者快速理解小排量单缸摩托车发动机的工作原理与结构组成，也可作为相关动力装置设计的参考原型，用于教学演示、结构分析、二次设计等多种场景。
