多段偏心曲柄联动传动轴结构设计

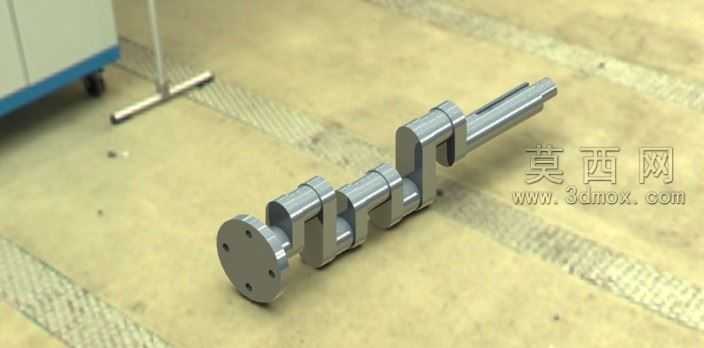

本作品为多段偏心曲柄联动传动轴的三维建模设计成果，建模过程严格遵循机械轴类零件的设计规范，以SolidWorks为核心建模工具，采用自底向上与特征建模结合的方式完成全结构搭建。建模初期先梳理轴系的功能逻辑，明确各段轴颈的配合需求、偏心曲柄的相位角度、端部法兰的安装定位基准，首先绘制各轴段的中心轴线，通过草图绘制确定不同直径轴段的径向尺寸，采用拉伸凸台命令生成基础轴体轮廓，针对偏心曲柄段，通过偏移基准面、绘制偏心圆轮廓的方式生成曲柄的偏心结构，严格控制各偏心段的偏心距尺寸，保证联动过程中各曲柄的运动相位符合设计预期。端部安装法兰采用圆周阵列命令完成安装孔的均匀排布，对法兰与轴体的衔接位置做圆角过渡处理，降低应力集中风险。材质配置阶段，针对轴类零件的工况需求，为模型赋予合金钢材质属性，调整材质的金属粗糙度、反光度参数，模拟实际调质处理后的金属表面质感，对轴颈配合面、曲柄工作面做差异化的材质光泽调整，区分加工面与非加工面的视觉效果。渲染环节采用工作室环境光搭配定向补光，突出轴体各段的阶梯结构、偏心曲柄的轮廓层次，通过柔和的阴影效果展现零件的立体形态，清晰呈现各轴段的直径变化、曲柄的弯折角度、法兰的安装结构。结构设计上，该轴集成了多段偏心曲柄与传动输出轴段，一端通过法兰实现与动力输入端的刚性连接，中间多组偏心曲柄可配套连杆组件实现旋转运动到往复直线运动的转换，末端轴段可作为动力输出端连接后续传动部件，各轴段之间设置有退刀槽、轴肩定位结构，满足实际加工与装配的工艺需求，偏心段的过渡位置采用大圆角平滑衔接，提升零件的抗疲劳强度，整体结构紧凑，可应用于需要将连续旋转运动转换为多组同步往复动作的机械传动场景，建模过程中所有尺寸均参考通用机械轴类零件的设计标准，保证模型具备实际生产参考价值，各特征之间的几何约束完整，无建模错误，可直接用于装配验证、运动仿真以及工程图导出。
