值测量设备用弯角连接塞头三维结构

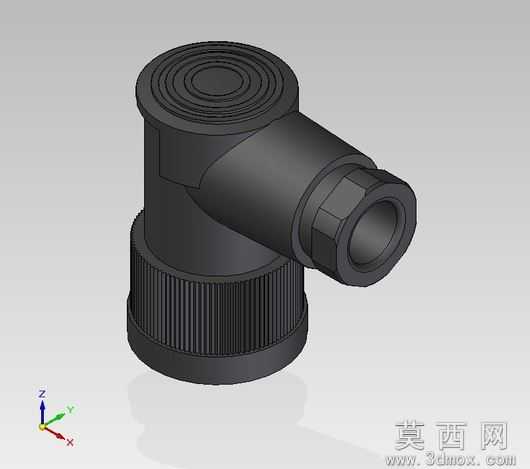

本模型为值测量设备配套使用的弯角式连接塞头，整体采用三维建模软件完成全参数化构建，建模过程中严格遵循DIN43650相关标准尺寸规范，对塞头的每一处结构细节都做了精准还原。模型主体分为竖向插接基座与横向弯角连接端两个核心部分，竖向基座外侧设计有密集的竖向滚花纹理，该结构在建模时通过阵列特征实现，还原了实物表面的防滑握持结构，方便操作人员手动旋拧安装；基座底部为插接配合段，做了适配测量设备接口的公差预留，保证虚拟装配时的配合精度。横向弯角连接端与竖向基座呈90度弯折结构，弯折处做了平滑的圆弧过渡处理，避免应力集中的同时还原了实物的注塑成型工艺特征，连接端外侧设计有六角锁紧结构，建模时通过拉伸切除与倒角特征完成，还原了该部位用于扳手紧固的功能结构，连接端内部为中空通腔，与竖向基座内部通道完全连通，还原了塞头的介质或信号通路功能。模型顶部端面设计有多圈同心环形凹槽纹理，通过环形阵列特征完成建模，还原了实物端面的密封或标识结构。材质渲染阶段，整体赋予哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原工业塑料件的哑光质感，对滚花、六角棱边等部位做了细微的光影强化，突出结构的立体感与细节层次。设计思路上，该塞头针对值测量设备的安装空间限制，采用90度弯角结构规避管线干涉问题，滚花与六角结构分别适配手动与工具两种安装场景，兼顾安装便捷性与连接紧固性，内部通腔的平滑过渡设计保证通路顺畅，整体结构紧凑，功能分区明确，完全适配测量设备的配套使用需求，可用于测量设备的装配模拟、配件展示以及相关结构的设计参考。
