CSMA系列400W功率RS自动化伺服电机结构

　　在自动化产线的定位传动、小型数控机床的进给驱动、包装设备的精准送料、电子制造设备的位移执行场景里，小功率伺服电机的结构适配性直接决定了整套机构的安装效率与运行稳定性，这款400W规格的RS自动化伺服电机，在结构设计阶段就充分考虑了紧凑型设备的安装空间限制，从输出轴到机身尾端的整体长度做了优化压缩，避免了传统同功率伺服电机机身过长导致的安装干涉问题。从实际选型适配的角度看，这款电机的输出轴采用标准键连接结构，轴径与轴伸长度匹配通用400W伺服的安装规格，前端法兰为方形安装基准面，法兰上的定位止口与安装孔位完全遵循通用伺服的安装尺寸规范，设计人员在做设备结构迭代时，可以直接替换同功率段的其他品牌伺服产品，不需要重新加工安装板或者调整联轴器的适配尺寸，大幅降低了设备改型的结构设计工作量。

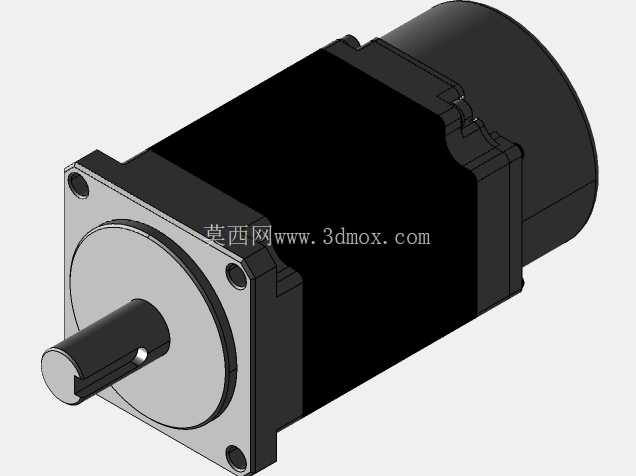

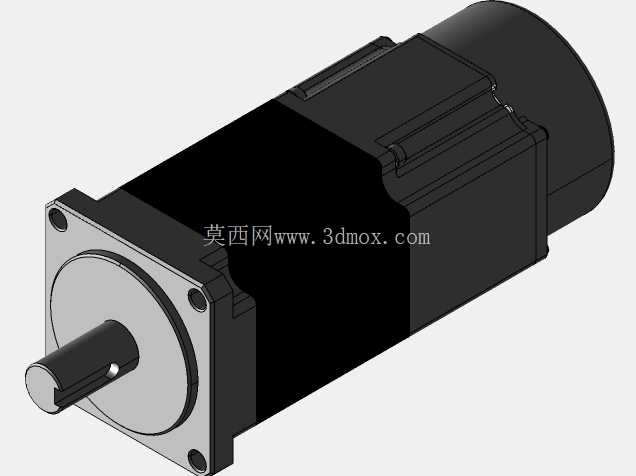

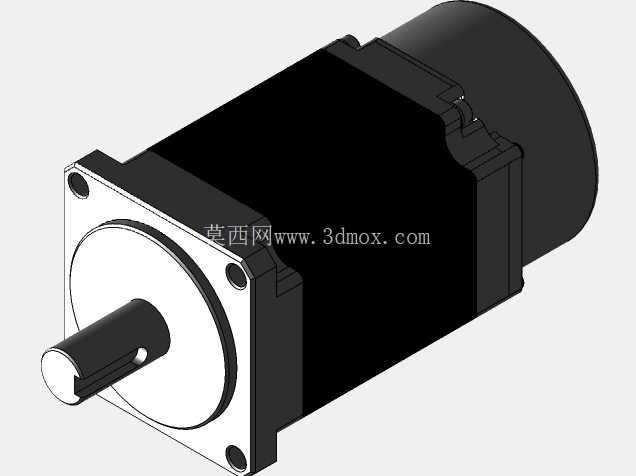

　　电机机身的主体段采用方形截面设计，区别于部分圆形机身的伺服产品，方形结构在安装时可以更好地配合安装座的定位面，不需要额外做防转限位结构，机身侧面预留的接线出线位置做了斜角过渡处理，在设备内部布线时，动力线与编码器线的弯折半径可以得到有效保证，避免线缆过度弯折导致的线芯断裂问题。从功能特性的角度出发，这款伺服电机的转子惯量做了匹配优化，适配400W功率段的常见负载场景，不管是带动同步带做直线往复传动，还是连接滚珠丝杠做高精度定位进给，都能保证足够的响应速度，不会出现惯量不匹配导致的启动过冲或者停止震荡问题。电机前端的轴承位做了密封结构设计，可以阻挡设备运行环境中的粉尘、切削液雾气进入轴承腔体，在普通机加工车间、3C组装产线的环境下长期运行，不需要频繁做轴承维护。在三维建模的细节处理上，这款模型完整还原了电机的所有安装边界特征，包括前端法兰的安装孔沉头深度、输出轴的键槽尺寸、机身尾部的编码器端盖轮廓、接线座的凸起高度，设计人员在做整机装配校核时，可以直接将模型导入装配体，检查电机与周边安装支架、传动部件、防护钣金的间隙是否足够，不需要额外测量实物尺寸来补全模型特征。

　　很多刚接触设备设计的工程师在选型伺服电机时，往往只关注功率和扭矩参数，忽略了机身外形的安装边界，比如部分同功率伺服的尾部编码器段凸起过长，会和设备的后侧钣金产生干涉，或者接线座的位置朝向不合理，导致线缆弯折角度过小，这款模型把所有这些容易被忽略的结构细节都做了还原，能帮助设计人员在方案阶段就排查掉安装干涉问题。另外，电机机身表面的散热筋结构也做了准确还原，虽然400W功率段的伺服发热量不大，但散热筋的存在会影响电机与安装抱箍的配合尺寸，如果建模时忽略了散热筋的凸起尺寸，加工出来的抱箍就会出现过松或者装不进去的问题，这款模型上的散热筋间距、凸起高度都和实物一致，做抱箍或者安装座设计时可以直接参考模型尺寸。在实际的设备应用中，这类400W伺服电机常被用在小型桌面自动化设备的X/Y轴传动、自动锁螺丝机的进给轴、小型传送带的驱动单元、标签贴合设备的送料轴位置，这些场景对电机的安装空间要求都比较紧凑，这款电机的紧凑型机身设计刚好适配这类场景的安装需求，不需要额外预留过多的安装空间。从结构设计的思路来看，这款电机在设计时没有盲目追求更小的机身尺寸，而是在保证内部绕组、编码器、轴承有足够安装空间的前提下，尽可能压缩非功能区域的结构尺寸，比如前端法兰和机身主体的连接段做了平滑过渡，没有多余的凸起结构，尾部的端盖也采用和机身齐平的设计，没有突出的安装耳，最大化提升了空间利用率。

　　对于三维建模从业者来说，这款模型的结构特征完整，没有过度简化的部分，不管是用来做设备装配的干涉校核，还是用来做设备方案的渲染展示，都能满足使用需求，模型上的分模线、端盖连接螺丝的位置都做了还原，渲染出来的效果和实物几乎一致，不需要再额外做细节补全工作。在做安装板设计时，参考这款模型的法兰尺寸，可以直接确定安装孔的位置坐标和止口的配合公差，不需要反复核对二维样本上的尺寸标注，减少了尺寸看错导致的加工错误问题。很多工程师在做设计时，遇到电机这类外购标准件，往往会找一个大概尺寸的模型代替，最后装配的时候才发现尺寸不对，导致整个安装板都要重新加工，这款精准还原的伺服电机模型，可以有效避免这类问题的出现，提升设计效率，减少加工返工的概率。
