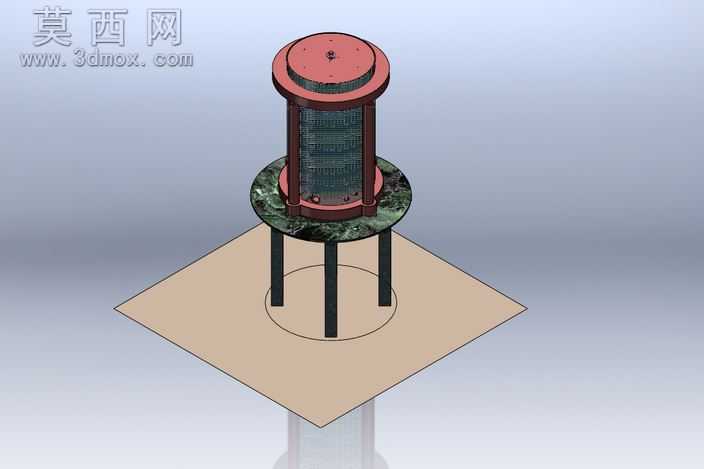

制糖工业用MONO立式结晶设备结构模型

本模型为制糖生产环节所用的MONO垂直结晶器三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循制糖结晶工序的设备实际尺寸比例进行1:1还原，整体结构分为顶部端盖、中部结晶腔体、中部支撑平台、底部支撑立柱四大核心模块。建模过程中对各部件的装配关系做了严谨的约束设置，顶部圆形端盖预留了介质进出、观测取样的对应接口结构，端盖边缘的固定螺栓孔位做了环形阵列排布，完全匹配实际设备的密封紧固需求；中部结晶腔体采用双层筒状结构设计，外层为支撑防护框架，内层为结晶作业的核心腔室，建模时对腔体内部的换热组件排布做了简化示意，既保留结构特征又避免模型冗余面过多影响运行流畅度。中部支撑平台采用仿大理石纹理的材质渲染，还原实际设备中操作平台的耐磨防滑材质特性，平台与腔体的连接支撑肋板做了均匀分布设计，保证结构受力的合理性；底部四根圆柱形支撑立柱做了等长约束，搭配底部方形安装基座，还原设备落地安装的固定结构，基座表面做了哑光浅棕材质渲染，模拟混凝土安装基础的视觉效果。渲染阶段采用工业产品常用的环境光搭配定向补光，清晰呈现各部件的结构层次，金属结构件采用哑光深灰金属材质，密封部件采用暗红工程塑料材质，不同材质的粗糙度、反光度参数均做了对应调试，让模型视觉效果贴近真实工业设备的质感。设计思路围绕制糖结晶工序的立式作业需求展开，整体立式结构能够最大化利用厂房垂直空间，缩短糖膏结晶过程中的流转路径，中部平台预留了操作人员巡检、操作的站位空间，各部件的模块化建模方式也方便后续根据产能需求调整腔体高度、支撑结构尺寸，适配不同规模糖厂的生产需求，模型完整还原了垂直结晶器的核心结构特征，可用于制糖设备的教学演示、方案展示、结构优化参考等场景。
