快开式浮球空气过滤阀三维结构设计

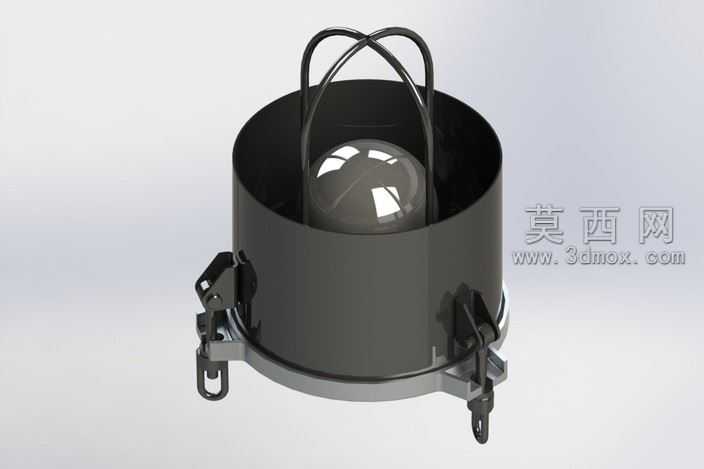

本作品为浮阀式空气过滤器的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对所有零部件进行独立参数化绘制后完成总装配，装配过程中添加了完整的配合约束，包括同轴配合、面重合配合、限位配合，确保各活动部件的运动逻辑符合实际工况要求，可直接用于运动仿真与干涉检查。模型渲染阶段针对不同部件匹配了对应材质：筒体主体采用哑光黑色金属材质，模拟碳钢喷塑的工业质感，表面添加细微颗粒纹理提升真实感；内部浮球采用高光亮面镀铬材质，还原金属密封浮球的镜面反光效果，调整反射参数让浮球表面可呈现周围环境的柔和倒影；顶部提手采用与筒体一致的黑色金属材质，边缘做圆角钝化处理，还原实际冲压弯折的工艺特征；底部法兰与快装卡扣采用银灰色金属材质，模拟不锈钢机加工的细腻金属质感，卡扣的活动铰接部分做了细节刻画，还原销轴、锁扣的真实结构。结构设计上，该浮阀空气过滤器采用桶式主体结构，顶部设置交叉式弯折提手，方便设备的搬运与快速拆装；筒体侧壁均匀分布三组快装卡扣，卡扣采用偏心锁止结构，无需额外工具即可快速开启筒体更换内部过滤元件，卡扣底部设置吊环结构，可用于设备的安装固定或配套安全绳挂载；内部核心密封部件为空心金属浮球，当过滤器内部积液达到设定液位时，浮球在浮力作用下上浮封堵顶部排气口，实现自动阻液排气的功能，避免液态介质随气流排出。设计思路围绕工业场景的实用需求展开，在保证浮阀密封性能的前提下，优先优化拆装便捷性，快开卡扣的结构设计大幅降低了设备维护的操作难度，提手与吊环的集成设计兼顾了搬运与安装的使用需求，整体结构紧凑无冗余设计，所有零部件均符合常规机械加工工艺要求，无难以实现的异形结构，可直接用于生产加工的参考，也可作为流体控制类设备设计的参考案例，模型完整保留了所有特征参数，支持根据实际使用工况调整筒体尺寸、浮球直径、卡扣间距等核心参数，适配不同流量的空气过滤需求。
