卧式快开结构空气过滤设备三维设计

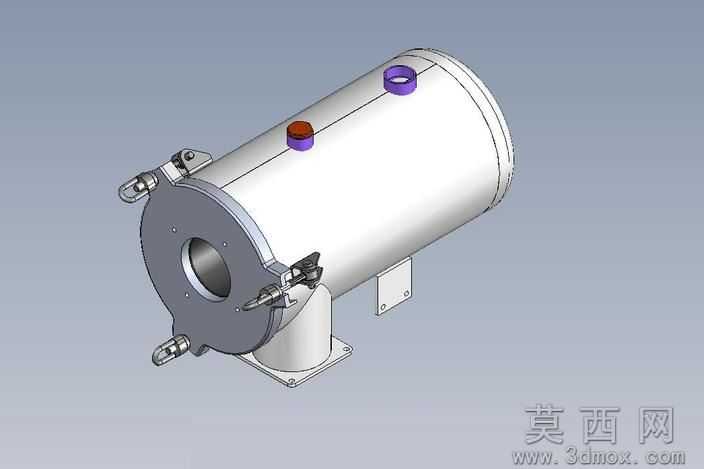

本空气过滤器采用三维参数化建模完成整体设计，建模过程中优先对核心功能结构进行特征拆解，以卧式圆柱罐体作为主体承载结构，首先绘制罐体的回转截面草图，通过旋转凸台命令生成壁厚均匀的承压罐体主体，建模阶段严格控制罐体壁厚、筒身长度与端盖配合尺寸的公差配合关系，保证后续装配环节无干涉问题。端盖部分采用快开式锁紧结构设计，建模时逐个绘制铰接卡扣、锁紧压块、密封槽的独立特征，通过装配约束将多个锁紧件均匀排布在端盖圆周方向，还原实际设备无需工具即可快速开盖更换滤芯的操作逻辑，同时在端盖中心预留进出气连通口，对接口处的倒角、密封台阶结构做精细化处理，保证管路连接的密封性。罐体顶部设置两个不同规格的功能接口，分别对应排气、压差检测或安全泄压的功能需求，接口处采用凸台加厚结构提升连接强度，不同接口通过差异化的配色区分功能属性，便于装配与运维阶段的快速识别。罐体底部设计L型安装支座，建模时在支座底板预留螺栓安装孔，对支座与罐体的连接位置做圆角过渡处理，降低应力集中风险，提升结构的承重稳定性。材质渲染阶段，罐体主体采用哑光白色金属漆材质模拟工业级碳钢喷塑的表面效果，端盖与锁紧件采用银灰色金属材质还原铸钢或不锈钢的加工质感，顶部功能接口分别采用紫色、红棕色的工程塑料或密封件材质做区分，安装支座采用与端盖一致的金属材质保证视觉统一性，渲染时添加柔和的环境光与方向光，突出罐体的曲面轮廓与各部件的结构边界，清晰展现各零件的装配关系。设计过程中充分考虑空气过滤设备的实际使用场景，整体结构布局紧凑，快开结构的设计大幅降低了滤芯更换、内部清理的操作难度，卧式结构的选型适配安装空间受限的使用工况，各接口的位置排布兼顾管路连接的便利性与内部流道的合理性，建模阶段完成了所有运动部件的干涉检查，确保锁紧卡扣的开合动作顺畅无卡滞，密封结构的压缩量符合行业设计标准，可直接用于后续的工程图导出、结构仿真验证或生产加工参考。
