电气设备接地警示标识三维设计

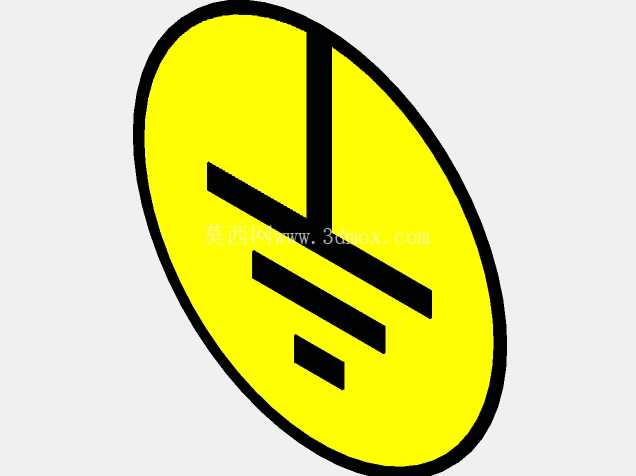

　　在工业电气系统的现场布设环节，接地标识是保障运维安全、规范设备管理的核心视觉要素，这类标识广泛应用于变配电设备外壳、接地端子排、电力机柜接地点、工业生产线接地桩等场景，是电气安全体系中不可缺失的可视化组成部分。本次设计的接地警示标识，采用椭圆外轮廓搭配黄底黑纹的高对比度配色方案，核心图形沿用电气领域通用的接地符号结构，纵向主干搭配三层递减长度的横向短杠，完全符合电气安全标识的视觉识别规范，能够让现场运维人员在复杂的设备环境中快速识别接地点位，避免误操作带来的触电风险。从设计思路层面来看，该标识的建模优先考虑工业场景的实际使用需求，外轮廓做了圆润的椭圆过渡，没有尖锐棱角，既适配贴装在曲面设备外壳上的贴合需求，也能避免标识边缘剐蹭运维人员；标识的图形元素采用凸起式结构设计，区别于平面印刷标识，在光线不足的配电房、地下管廊等场景中，可通过触感辅助识别接地点位，同时凸起结构也能提升标识的耐磨性能，适配工业现场多粉尘、有擦拭清洁需求的使用环境。

　　在安装边界的适配设计上，该标识模型预留了标准的贴装基准面，背部为完整平面结构，可适配背胶粘贴、铆钉固定、卡槽嵌入等多种安装方式，标识的整体厚度控制在2mm以内，不会突出设备表面过多，避免在设备搬运、运维操作过程中被剐蹭脱落；椭圆长轴与短轴的比例经过反复调整，既保证核心接地符号有足够的展示尺寸，不会因为标识过小导致识别困难，也不会占用过多设备表面空间，适配从微型接线端子到大型变压器外壳等不同尺寸的接地点位安装需求。

　　从功能特性来看，该标识的配色严格遵循安全色使用标准，黄色背景与黑色图形的明度差达到工业警示标识的识别要求，在正常光照条件下可视距离不小于10米，即使在应急照明的弱光环境下，也能保持足够的辨识度；标识的图形比例完全符合电气符号的制图规范，纵向主干的宽度、三层横杠的长度差与间距都经过标准化校准，不会出现图形变形导致的识别歧义，确保不同从业背景的电气运维人员都能准确识别标识含义。在实际工程应用中，这类接地标识不仅承担安全警示作用，也是电气系统竣工验收的必查项，规范的接地标识能够清晰梳理整个供配电系统的接地网络走向，在设备检修、线路改造过程中，帮助技术人员快速定位接地回路，减少排查时间，降低作业风险。

　　建模过程中对标识的边缘做了0.2mm的圆角处理，避免应力集中导致的标识开裂问题，同时所有图形元素与外轮廓的相对位置做了居中对齐约束，保证批量生产时的标识一致性，无论是采用亚克力雕刻、金属蚀刻还是PVC印刷工艺制作，都能直接基于该模型输出生产图纸，不需要二次调整图形比例。针对户外设备使用场景，该标识的模型结构也预留了防水唇边的设计余量，在户外变压器、户外接地桩等点位安装时，可在标识边缘打密封胶，雨水不会渗入标识背部导致背胶失效或者标识脱落，提升户外使用的耐久性。不同于通用的平面印刷标识，该三维模型可直接用于不同工艺的生产加工，也可嵌入到设备的整体三维装配模型中，在设备设计阶段就完成接地点位的标识布局，避免后期现场安装时出现标识位置不合理、与其他部件干涉的问题，提升电气设备整体设计的规范化程度。
