面板安装式保险丝座结构设计方案

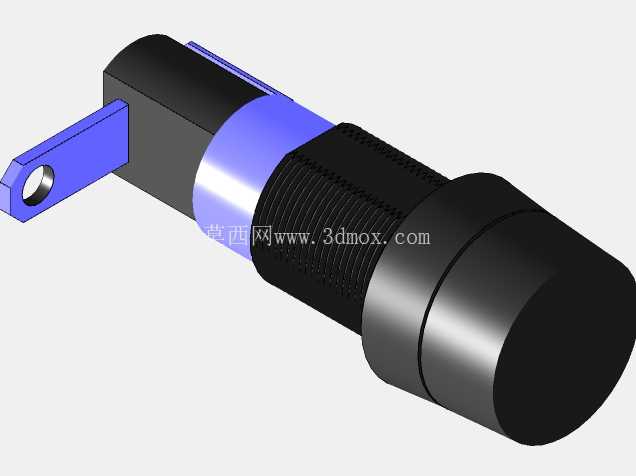

　　在低压配电、工控设备、小型电源装置的电路回路中，过流保护器件的安装可靠性直接决定整套设备的故障防护能力，面板安装式保险丝座作为承载熔断体的核心连接件，需要兼顾安装便捷性、接线稳固性与操作安全性，本次设计的保险丝座针对面板嵌入式安装场景做了全维度的结构优化。从实际使用场景出发，这类保险丝座多用于设备操作面板、电源进线端的外露位置，既要保证日常更换熔断体时的操作便利性，也要避免安装后出现松动、接线脱落、误触碰带电部位的问题，设计时首先确定了圆柱式主体的基础构型，主体中段设置滚花结构，配合尾部的锁紧螺母可以实现不同厚度面板的夹紧固定，适配1mm到5mm厚度的金属、塑料面板安装需求，安装开孔采用标准圆孔尺寸，无需额外做异形开孔加工，降低面板加工的工艺成本。接线端采用侧出式弯角接线片结构，接线片上预留标准螺栓安装孔，可适配M3规格的接线螺钉，无论是冷压端子压接后固定还是导线直接绕接，都能保证足够的接触压力，避免长期使用后接触电阻过大引发的发热问题；接线片与主体内部的导电夹片采用一体化嵌装结构，减少中间连接环节的接触损耗，导电部位选用高弹性铜合金材质，表面做镀镍处理，兼顾导电性能与抗氧化能力，保证在-20℃到85℃的工作环境区间内接触性能稳定。主体的绝缘外壳采用分段式结构，前段为操作端，设计有防滑的滚花纹理，无需专用工具即可手动旋开更换内部的熔断体，旋合部位设置多圈止退卡扣，避免设备运行过程中受振动影响出现端盖松脱的情况；中段为面板贴合部位，设计有定位凸台，安装时凸台卡入面板开孔内，可防止拧紧螺母时主体跟转，降低现场安装的操作难度；尾部为接线腔，做了加高挡边设计，即使接线端的导线绝缘层出现小幅回缩，也能避免带电部位与金属面板直接接触，降低短路风险。

　　从安装边界来看，主体的轴向总长度控制在合理区间，安装后背部接线端不会与设备内部的其他元器件产生干涉，侧出的接线片方向可根据实际布线需求调整角度，适配不同走向的进线布线；绝缘外壳选用阻燃级工程塑料材质，满足UL94-V0阻燃等级要求，即使内部熔断体因过载熔断产生瞬间高温，也不会引燃外壳或周边的线材。在结构细节上，内部的熔断体夹持弹片做了双触点设计，两个对称的弹性触点分别抵接熔断体的两端金属帽，保证熔断体装入后接触均匀，不会出现单边接触导致的偏载发热；弹片的弹性行程经过反复校核，既可以适配标准尺寸的玻璃管、陶瓷管熔断体，也能在多次更换熔断体后保持足够的夹持力，不会出现弹片松弛导致的接触不良问题。

　　端盖与主体的旋合位置设置了密封胶圈，可达到基础的防尘防泼溅能力，适配多尘、轻度潮湿的工业使用场景，避免粉尘、水汽进入座体内部引发绝缘性能下降。这类保险丝座在实际选型应用中，可根据回路的额定电流参数匹配对应规格的熔断体，广泛适用于小型电源变压器、工控控制箱、测试仪器、小型机电设备的进线过流保护环节，安装后外露的端盖与面板表面齐平，不会额外占用面板外部的操作空间，滚花端盖的外观质感也能与设备面板的整体设计风格协调，不会显得突兀。

　　设计过程中对各个部件的配合公差做了严格管控，主体绝缘件的尺寸公差控制在±0.1mm以内，导电弹片的位置度公差控制在±0.05mm，保证熔断体装入时无卡滞、装入后无松动，各个塑料部件的合模线做了打磨处理，避免安装或更换操作时划伤操作人员手部。接线片的折弯角度经过多次优化，既保证接线时螺钉有足够的操作空间，也不会因为接线片外伸过长导致与设备内部的其他结构件产生距离不足的绝缘问题，接线片与绝缘主体之间做了防转结构设计，拧紧接线螺钉时接线片不会跟转，降低现场接线的操作难度。
