双排孔铜汇流母线排结构设计

　　在输配电系统、大功率电源设备、变压器配套组件以及工业电控柜内部，母线排作为大电流传输的核心导电构件，承担着汇集、分配和传送电能的关键作用，相较于传统多线缆并联的布线方式，一体式铜汇流母排能大幅降低线路阻抗、减少连接节点发热，同时提升配电系统的结构规整度，方便后期运维检修。这款双排孔结构的铜汇流母排，整体采用长条矩形截面的纯铜基材加工，表面做钝化防氧化处理，避免长期在柜内潮湿或温差环境下出现铜锈增大接触电阻的问题。

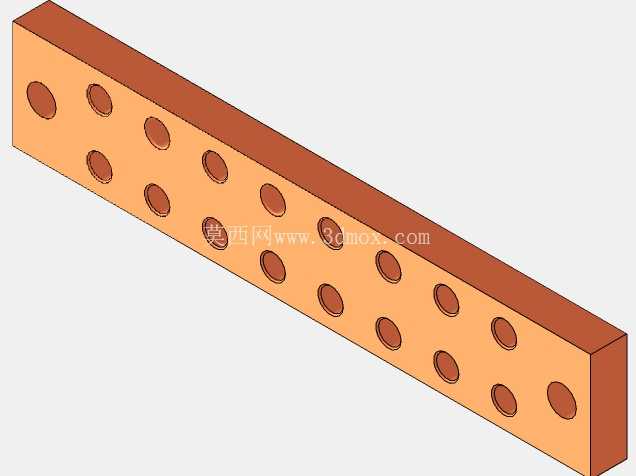

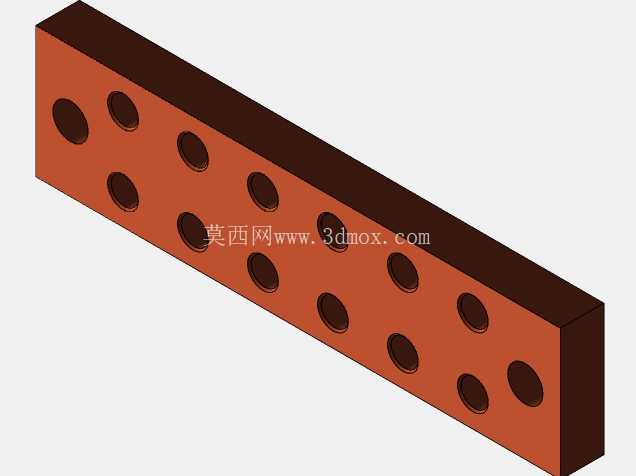

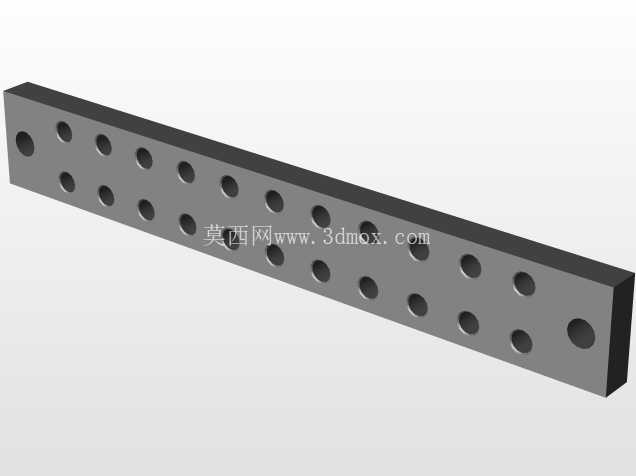

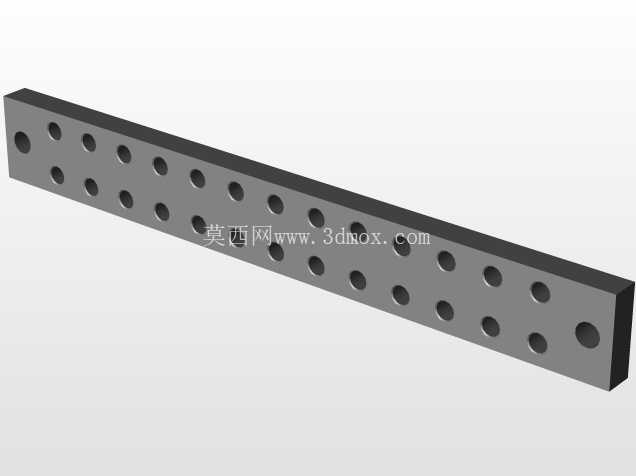

　　从结构设计来看，母排本体沿长度方向对称排布两排等距安装孔，孔位公差严格控制在±0.05mm范围内，既可以适配不同规格的接线端子螺栓固定，也能满足多支路并联接线的灵活排布需求，孔边做0.5mm倒角处理，避免安装时螺栓刮伤接线端子镀锡层，保证接触面积充分贴合。设计过程中优先考虑了载流能力与安装空间的平衡，母排的截面尺寸经过载流量校核，能满足对应额定电流下的温升要求，避免长期满负荷运行时出现过热形变；母排的厚度选择兼顾了刚性与加工便利性，既不会因为厚度过大导致折弯、打孔加工难度提升，也不会因为厚度不足在大电流通过时产生电动力形变。

　　安装边界方面，母排两端预留了主进线固定孔位，中间的双排孔位可根据实际接线需求选择对应位置安装支路接线端子，无需额外在现场打孔，减少现场加工的工作量；母排的宽度尺寸适配常用的柜内绝缘支撑件安装间距，搭配对应的绝缘支柱即可完成固定，安装时母排与柜体金属构件之间的安全电气间隙满足低压配电设计规范要求，无需额外增加绝缘挡板即可保证爬电距离达标。在实际应用场景中，这类母排不仅可用于电源变压器的低压侧出线端汇流，也可应用在大功率UPS电源、光伏并网逆变器、工业电焊机的内部配电环节，替代零散的接线端子排实现大电流的集中分配；双排孔的设计相比单排孔母排，在相同长度下能接入更多的支路回路，有效节省柜内安装空间，同时对称的孔位排布能让电流在母排内部分布更均匀，减少局部电流密度过高导致的局部过热问题。

　　建模过程中对母排的棱边做了微小的圆角处理，还原实际加工中的去毛刺工序，避免尖锐棱边产生尖端放电，同时也能避免安装过程中划伤操作人员或线缆绝缘层；所有安装孔的位置都做了同轴度校验，保证螺栓穿过时不会出现卡滞，孔位的中心距与常用接线端子的安装孔距完全匹配，无需额外调整即可直接适配标准件。考虑到不同应用场景的绝缘需求，母排表面可根据实际使用工况选择套热缩绝缘管或者做环氧树脂喷涂处理，模型中预留了对应的涂层厚度空间，方便后续根据绝缘等级要求调整表面处理方案时无需修改主体结构尺寸。母排的平直度公差控制在每米长度内形变不超过1mm，保证安装后与绝缘支撑件完全贴合，不会出现局部悬空导致的固定应力，避免长期运行中因为应力集中加上电动力影响产生结构形变。
