手动杠杆式小型冲压压力机三维设计

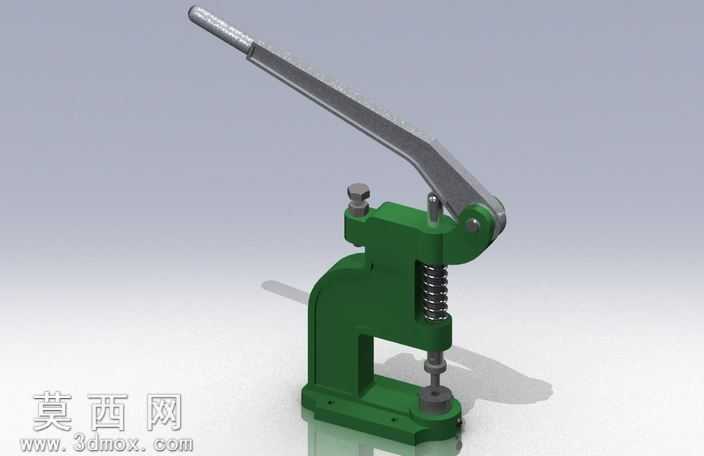

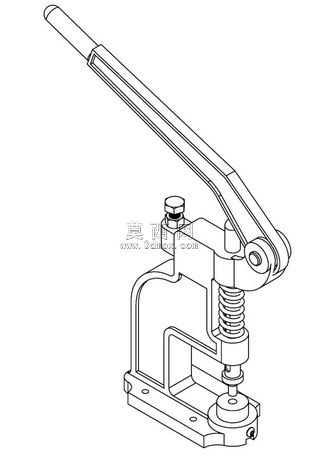

本模型为手动杠杆式小型压力机，整体采用三维参数化建模完成，建模过程中严格遵循机械加工的实际尺寸比例，对各个零部件进行独立建模后完成整机装配，完整还原了手动压力机的全部机械结构与运动逻辑。模型主体机架采用C型开式结构设计，建模时对机架的安装底座、支撑立柱、上铰接座做了一体化的实体建模，底座预留了四个螺栓安装孔，可用于设备在工作台面的固定安装，机架表面赋予了哑光绿色烤漆材质，还原了工业手动压机的经典外观质感。操作杠杆部分采用长杆式省力结构，建模时还原了杠杆末端的防滑滚花手柄，杠杆与机架上铰接座通过销轴完成转动配合，铰接位置预留了合理的装配间隙，可模拟杠杆的上下摆动动作。压力执行部分包含复位弹簧、压头导柱、工作压头三个核心组件，复位弹簧采用螺旋扫描特征完成建模，精准还原了弹簧的螺距、线径与有效圈数，弹簧套设在导柱外侧，上端抵靠机架限位面，下端连接压头座，可在杠杆下压动作完成后驱动压头自动复位；导柱与机架的导向孔做了同轴配合约束，保证压头上下运动的直线度，避免压装过程中出现偏斜；压头部分采用可更换式结构设计，建模时预留了压头与压头座的连接螺纹结构，可根据不同的压装、冲孔、铆接需求更换不同规格的工作压头。模型还包含了杠杆行程调节螺栓组件，调节螺栓设置在杠杆与机架的接触限位位置，通过旋转螺栓可调整杠杆的下压行程，从而控制压头的最大下行距离，适配不同高度的工件加工需求。渲染阶段采用了工作室环境光搭配定向补光的方案，突出金属部件的金属质感与机架漆面的哑光质感，对弹簧、销轴、调节螺栓等金属零件赋予了镀锌钢材质，手柄部分赋予了防滑金属质感，整体渲染效果清晰展现了设备的结构层次与装配关系。整个设计围绕小型手动压装作业的实际需求展开，结构紧凑、操作省力，可用于小零件的铆接、压印、冲孔、简易装配等轻载加工作业场景，模型完整保留了各个零件的建模参数，可直接用于工程出图、结构改进或者3D打印验证。
