圆柱螺旋压缩弹簧减震组件结构设计

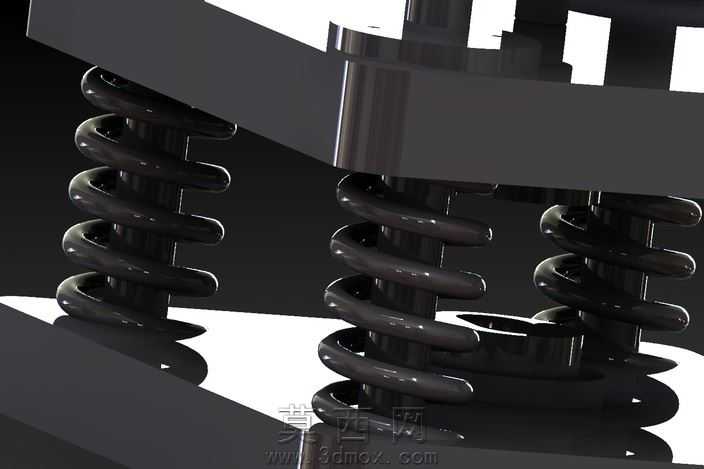

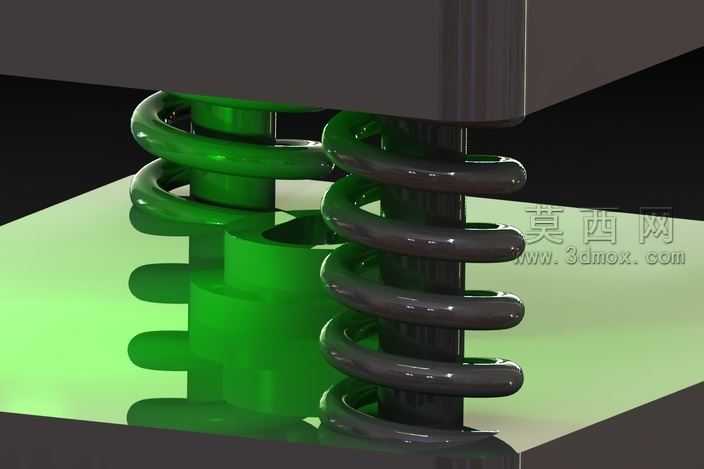

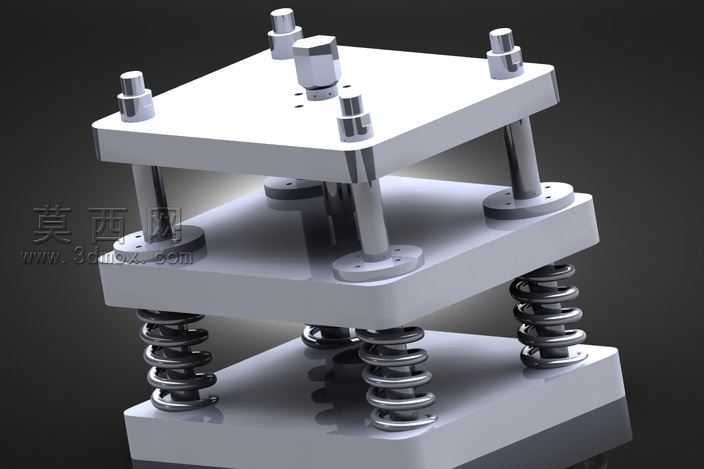

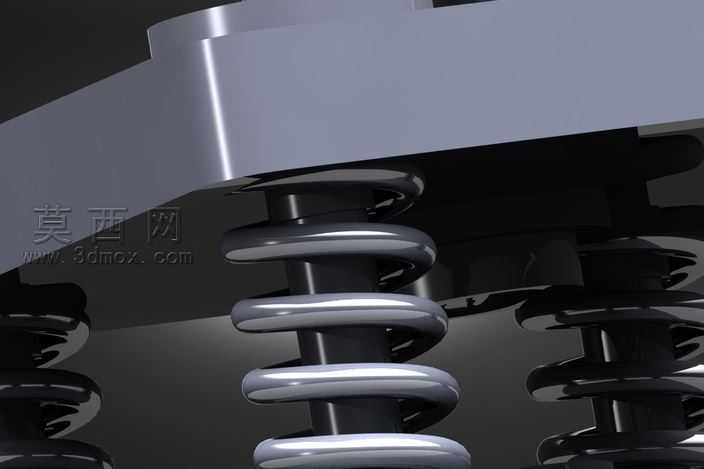

本作品为圆柱螺旋压缩弹簧减震组件的三维建模设计，整体建模过程围绕机械减震部件的实际功能逻辑展开，首先在三维建模环境中完成核心部件圆柱螺旋压缩弹簧的参数化构建，依据弹簧的受力特性设定合理的节距、中径、丝径参数，通过螺旋扫描特征生成弹簧的基础实体，对弹簧的两端支撑圈进行并圈磨平处理，还原真实弹簧的端部结构，保证弹簧装配后的支撑稳定性。与弹簧配合的导向轴采用同轴心装配设计，轴体直径与弹簧内径保留合理的装配间隙，既避免弹簧伸缩过程中出现卡滞，又能限制弹簧的径向偏移，防止弹簧受压时发生侧向弯曲失稳。上部的承载安装座采用一体化块状结构设计，底部设置与弹簧上端匹配的定位凹槽，对弹簧上端进行径向限位，安装座表面做了平整化处理，还原金属构件的机加工质感。建模过程中对各部件的装配关系进行了严谨的约束设置，弹簧与导向轴保持同轴心约束，上下安装座的端面与弹簧两端面保持重合约束，完整还原减震组件的装配逻辑。材质渲染阶段，所有金属部件均采用合金钢材质表现，弹簧表面赋予高反光的镀铬金属材质，通过调整材质的粗糙度、反射参数，还原金属弹簧表面光滑冷冽的金属质感，导向轴与安装座采用稍暗的结构钢材质，通过光影层次区分不同部件的材质差异，突出部件的结构轮廓。渲染视角采用近距离特写角度，重点展现弹簧的螺旋圈结构、各部件的配合间隙，通过柔和的环境光影突出金属表面的高光反射，清晰呈现弹簧的螺旋曲面形态与部件间的装配关系。设计过程中充分考虑了减震组件的实际工作场景，弹簧的有效圈数设定符合常规减震部件的伸缩行程需求，导向轴的长度预留足够的弹簧压缩余量，整体结构简洁实用，完整呈现了圆柱螺旋弹簧减震结构的典型构造，清晰展现了弹性减震部件的结构组成与装配逻辑，可作为机械减震结构设计的参考案例，帮助理解弹性元件在机械结构中的应用方式与装配要点。
