工业设备集成式操作控制面板结构

　　这类集成式操作控制面板，多应用在中小型工业电控柜、生产线旁操作柱、小型机组本地控制端的场景中，作为操作人员和设备电控系统直接交互的物理载体，承担本地状态反馈、手动操作触发、参数就地调整的核心作用，不需要操作人员打开电控柜柜门接触内部强电回路，就能完成常规的启停操作、状态确认、参数微调工作，大幅降低现场操作的触电风险，也能减少柜内元器件被误触碰的概率。

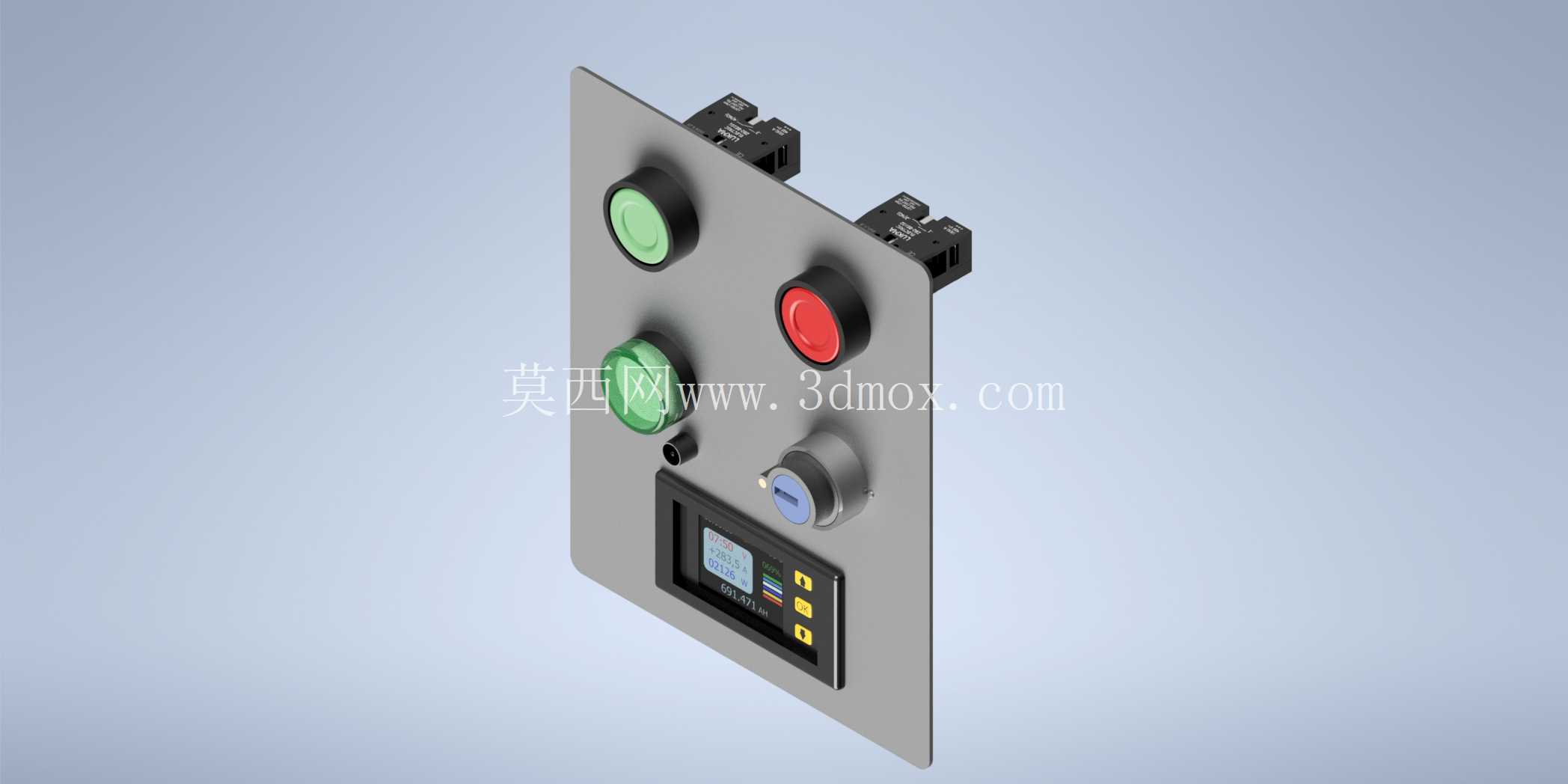

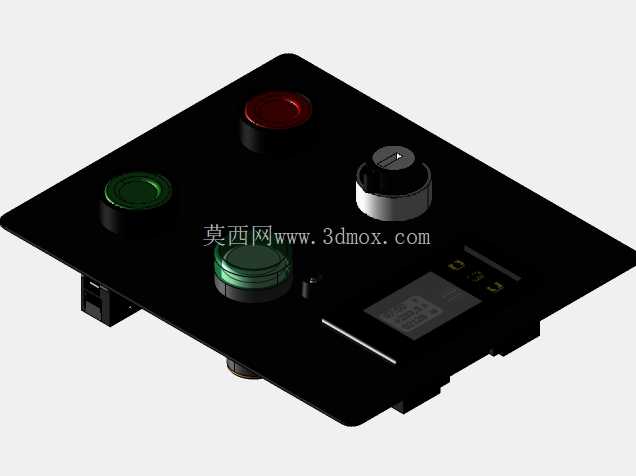

　　从结构设计思路来看，整个面板采用平板式安装基底，所有操作、显示元件都采用面板嵌入式安装结构，安装时只需要在对应的安装门板或者操作台立面上开出对应尺寸的安装孔，将各个元件从面板正面嵌入，背面用自带的锁紧卡扣或者螺纹锁圈固定即可，不需要复杂的焊接或者定制支架，适配常规厚度1.5mm到3mm的冷轧钢板电控柜门板，也能适配同厚度的绝缘工程塑料操作面板，安装适配性较强。面板上的元件排布遵循现场操作的人机工程逻辑：高频操作的绿色启动按钮布置在面板左上区域，对应操作人员站立时右手最容易触碰的高度位置，红色急停或者停止按钮布置在启动按钮右侧，保持足够的安全间距，避免误触；下方布置的绿色状态指示灯，正对操作人员站立时的平视视线范围，不需要刻意低头或者抬头就能快速识别设备运行状态；指示灯旁预留的小型开孔可以安装蜂鸣器或者钥匙开关，满足故障报警、权限锁定的扩展需求；右侧布置的多档位旋钮开关，用来切换手动/自动、本地/远程这类工作模式，旋钮下方集成的小型数显模块，可以实时显示当前设备的运行电流、温度或者设定参数，模块自带的操作按键可以直接在面板上完成参数调整，不需要外接编程器。

　　从安装边界尺寸来看，这类面板的整体长宽尺寸控制在300mm到400mm区间，厚度方向因为元件背面的接线端子、锁紧结构突出，需要预留至少60mm的柜内安装空间，避免和柜内布置的线槽、导轨、接触器等元器件产生干涉；各个操作元件之间的中心间距保持在30mm以上，既满足手指操作的空间需求，也给每个元件的安装锁紧圈预留足够的安装位置，不会出现相邻元件锁圈互相干涉无法拧紧的问题。面板上的所有操作元件都采用IP65以上的正面防护等级，面板安装完成后，正面可以阻挡车间内的粉尘、飞溅的切削液或者清洁用水进入柜内，适配普通机加工车间、装配生产线、小型动力机组的现场使用环境。

　　在实际使用过程中，这类面板的接线全部在面板背面完成，每个元件的接线端子都预留足够的压线空间，适配0.75平方到1.5平方的多股铜芯控制线缆，接线完成后可以顺着柜内的竖向线槽直接连接到柜内的PLC端子排或者继电器回路，走线规整，后期维护排查线路时不需要拆卸面板正面元件，只需要打开柜门就能在背面完成接线检查、元件更换的工作。数显模块的安装位置特意避开了操作按钮的正下方，避免操作按钮时手部误碰到数显模块的按键，导致参数被意外修改；旋钮开关的档位带有清晰的档位阻尼感，切换档位时能通过手感明确确认档位是否到位，不需要低头查看旋钮位置就能完成模式切换，适合操作人员在观察设备运行状态的同时完成操作。面板的基底板材可以根据使用场景选择冷轧钢板喷塑或者304不锈钢材质，普通工业环境用冷轧钢板喷塑即可满足防腐防锈需求，在有腐蚀性气体或者潮湿的环境中，可以更换为不锈钢板材，不需要改动元件的安装开孔尺寸，通用性较强。
