钣金电气面板盒结构设计

　　这类钣金电气面板盒，多应用在工业现场小型电控单元、设备配套电气控制模块的集成场景中，作为低压电气元件的承载防护壳体，承担内部继电器、接线端子、小型控制板、散热组件的安装固定，同时隔绝外部粉尘、碎屑、意外触碰对内部带电部件的干扰，也能避免操作人员误触带电体引发安全风险。在车间单机设备改造、小型自动化工位电控搭建、实验室测试台电气集成场景里，这类紧凑型钣金盒的使用频率极高，相比注塑壳体，钣金材质的抗冲击性能更好，后期改孔、加装元件的二次加工便利性更强，适合小批量定制化的电控集成需求。

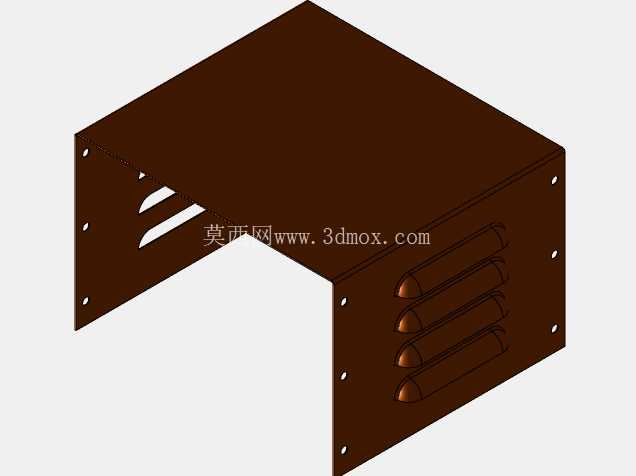

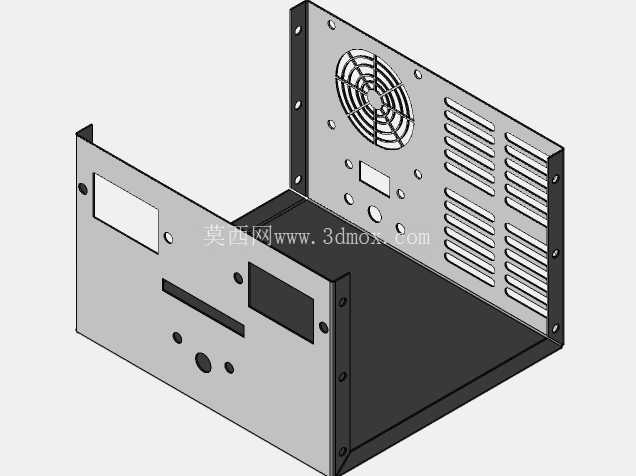

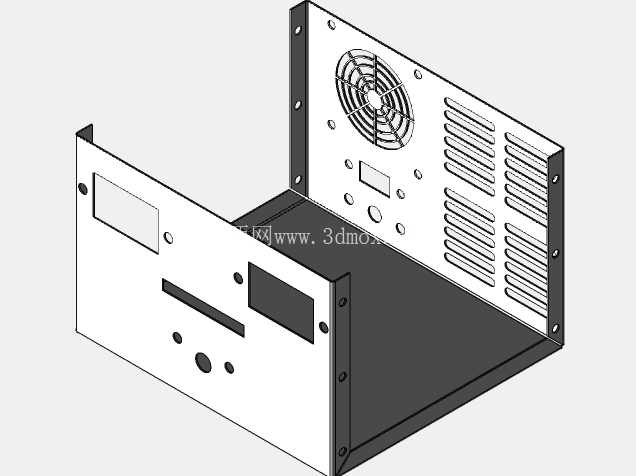

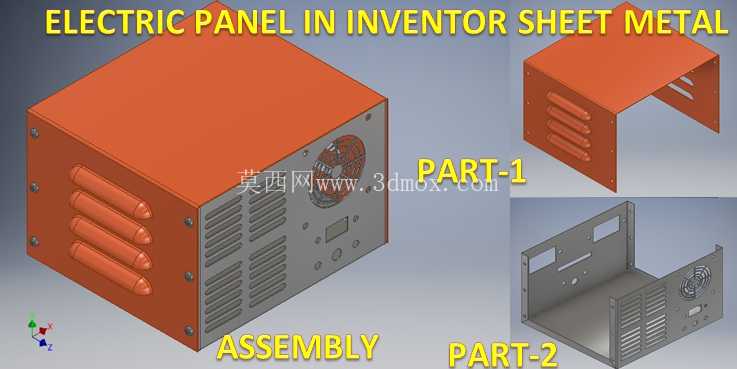

　　从结构设计逻辑来看，这套钣金件采用分体式装配思路，拆分为主围框、前面板、后封板三个核心钣金单元，所有折弯边均预留标准折弯止裂槽，避免折弯加工时出现板材撕裂问题，相邻拼接边设计有重叠搭边结构，拼接处预留点焊工艺缺口，既可以保证拼接后的结构刚性，也能控制拼接缝隙在防护等级要求范围内，减少粉尘从拼接缝隙进入壳体内部的概率。前面板区域根据常用电气元件的安装尺寸预留了对应安装位：上方预留数显表、状态指示灯的矩形安装孔，侧边预留多组按钮、航空插头的圆形安装孔，面板下部设计有阵列式通风散热孔，孔型采用长圆百叶结构，在保证通风面积的同时，避免外部垂直滴落的液体直接进入壳体内部，兼顾散热与基础防护需求。

　　壳体的安装边界设计充分考虑现场安装场景：背部预留四个挂装固定孔，孔位采用腰型孔设计，可抵消现场安装时的孔位加工误差，适配墙面安装、设备机架挂载等不同安装方式；壳体内部两侧设计有向内折弯的安装凸台，凸台上预留标准M3安装螺孔，可直接固定内部安装导轨、元件安装板，不需要额外在壳体内壁焊接螺母，减少焊接工序带来的壳体变形问题。主围框的折弯边均做了向内卷边处理，既可以提升壳体整体的结构强度，避免薄钣金件受力出现变形，也能消除钣金切口的锋利毛边，防止装配、检修过程中划伤操作人员。

　　尺寸设计上，这类紧凑型电气面板盒的整体外廓尺寸适配常规小型电控单元的元件排布需求，内部净空尺寸预留了元件接线、走线的空间，接线端子区域预留了不小于30mm的走线缓冲区，方便现场接线时的线缆弯折、整理；散热孔的开孔区域避开了内部元件的直接安装位置，防止外部杂物通过散热孔直接掉落在元件引脚处引发短路风险。壳体的板材选用常规冷轧钢板，板材厚度根据壳体尺寸匹配，既不会因为板材过薄导致壳体受力变形，也不会因为板材过厚增加整体重量与加工成本，表面可根据使用场景做喷塑、镀锌处理，适配不同工业现场的防腐蚀、防锈需求。

　　在装配逻辑上，所有钣金单元之间采用可拆卸式连接设计，前面板与主围框之间通过侧边的快拆螺丝固定，后期检修内部元件时不需要完全拆下整个壳体，只需要松开前面板的固定螺丝即可翻开面板进行元件调试、接线作业，降低后期运维的操作难度。壳体的接地位置预留了专门的接地螺柱，螺柱位置做了除漆处理，保证接地连接的导电连续性，符合低压电控设备的安全规范要求。
