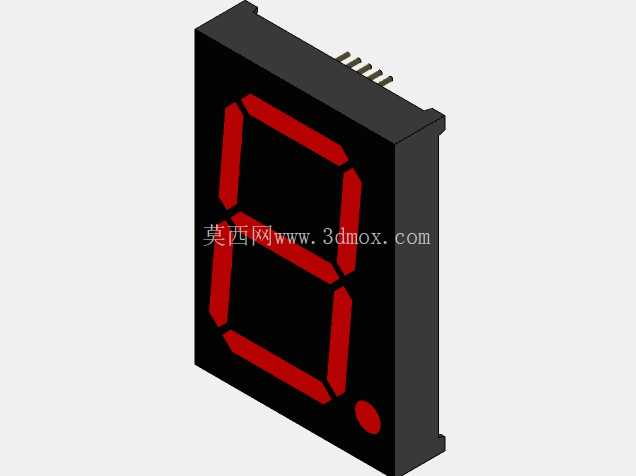

一位七段数码显示指示灯结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898457
  • 一位七段数码显示指示灯结构设计

  做工控面板、小型数显设备的结构设计时,七段数码显示部件是绕不开的标准元器件,这次梳理的这款一位七段显示指示灯,是日常做低压电控、小型检测设备数显单元时常用的规格。先从实际应用场景说,这类单数码管显示件,常被用在小型计数器的个位显示、电源模块的状态码输出、小型温控器的数值指示、实验教具的数字显示单元里,相比多联数码管,单颗的布局灵活性更高,不需要迁就多联的固定间距,在面板空间局促的小型设备上,能根据壳体内部的走线空间、PCB板的元件排布灵活调整安装位置,不会出现多联管长度超出壳体内部安装边界的问题。

  从功能特性上看,这款七段显示件采用共阳或者共阴的标准引脚排布,七个段划加右下角的小数点点位,能完成0-9十个阿拉伯数字的显示,配合段码驱动电路,也能实现部分英文字符的简易显示,满足设备的数值输出、故障代码提示需求。发光段采用红色发光材质,红色光的波长在常规工业环境下辨识度更高,哪怕车间环境有一定的环境光干扰,操作人员在1-3米的常规操作距离下,也能清晰识别显示内容,不会因为光线问题出现读数偏差。

  说回设计思路,做这款数码管的三维结构时,首先要还原的是外壳的黑色阻光封装,封装外壳采用哑光黑色阻燃工程塑料,一方面是阻隔内部段划的杂散光,避免相邻段划的光线串扰导致显示发虚,另一方面哑光材质不会反射环境光,进一步提升显示内容的对比度。外壳的边角做了小尺寸的倒角处理,不是尖锐的直角,在装配时不会刮伤PCB板的阻焊层,也能避免安装时操作人员被边角划伤。引脚部分采用直插式排布,引脚间距遵循标准的2.54mm通用排距,能直接匹配通用PCB板的孔位设计,不需要额外定制非标准孔位,降低PCB打样的成本,引脚的伸出长度做了适配常规1.6mm厚度PCB板的设计,过波峰焊时引脚露出焊盘的长度刚好符合焊接工艺要求,不会因为引脚过长导致焊锡堆积,也不会因为过短出现虚焊问题。

  外形尺寸与安装边界方面,这款一位七段管的显示面为正方形,整体封装的长宽尺寸适配常用的0.56英寸一位数码管的安装规格,显示区域的段划宽度做了优化,既不会因为段划过窄导致远距离识别困难,也不会因为段划过宽导致相邻数字(比如8和0)的显示边界模糊。安装时,数码管的本体需要嵌入面板的开孔内,面板开孔的尺寸要比封装本体的长宽各大0.1-0.2mm,预留装配公差,避免因为塑料件的成型收缩导致安装卡滞。数码管背部与PCB板贴合的面做了平整处理,焊接后能与PCB板表面贴合紧密,不会出现倾斜导致显示面与面板不平行的问题。引脚的位置在封装本体的顶部居中排布,走线时可以顺着引脚方向在PCB板上布置走线,不会和周边的电阻、驱动芯片等元件出现位置干涉。

  在实际选型装配时,还要注意数码管的安装高度,从PCB板表面到显示面的高度,要和面板的厚度匹配,确保显示面刚好与面板外表面齐平,或者略低于面板0.1mm左右,既不会突出面板容易被磕碰损坏,也不会凹陷过深导致观察视角变窄。另外,封装外壳的侧面做了微小的定位凸点,在嵌入面板安装时,凸点能卡在面板开孔的对应卡槽内,防止设备使用过程中数码管出现移位、转动,导致显示方向歪斜。这类单七段显示件虽然是很基础的电子显示元件,但在做三维结构设计时,每一处尺寸公差、安装细节的还原,都会直接影响后续实际生产装配的顺畅度,比如引脚的直径如果做的偏大,就会导致插装时无法顺利穿过PCB孔位,倒角尺寸如果做的不到位,批量装配时会增加人工调整的时间成本,这些细节都是结构设计时需要反复核对的关键点。
