带配电箱立柱式太阳能光伏供电装置

　　在户外零散用电场景中，比如偏远路段的监测点位、郊野公共照明、小型户外传感设备供电，这类立柱式光伏供电装置是非常实用的独立供电解决方案，不需要铺设长距离供电线缆，也不用配套复杂的土建供电工程，只要选好光照条件充足的安装点位，固定好立柱支架就能完成部署，后期运维成本也远低于常规市电接入方案。从结构设计来看，这套装置采用单立柱支撑结构，立柱选用薄壁金属圆管材质，表面做了户外防腐喷塑处理，能够适应长期户外日晒雨淋的使用环境，立柱中部设置了高度调节锁扣结构，可以根据安装点位的周边遮挡情况，灵活调整光伏板的安装高度，避免周边灌木、低矮建筑遮挡光伏板受光面，保证发电效率。

　　顶部的光伏板组件采用倾斜安装角度，这个角度是结合国内大部分地区的年平均太阳高度角设计的，能够最大化提升全年的光伏受光时长，光伏板边框采用铝合金包边结构，四个角做了防撞包角处理，既可以降低运输安装过程中的磕碰损伤，也能在户外大风天气下减少边角的风阻应力，避免组件边框变形。光伏板下方集成了照明模组，不需要额外加装照明灯具，就可以满足安装点位周边的夜间基础照明需求，适合乡村道路、园区支路、郊野步道这类对照明亮度要求不高，但需要持续夜间照明的场景。

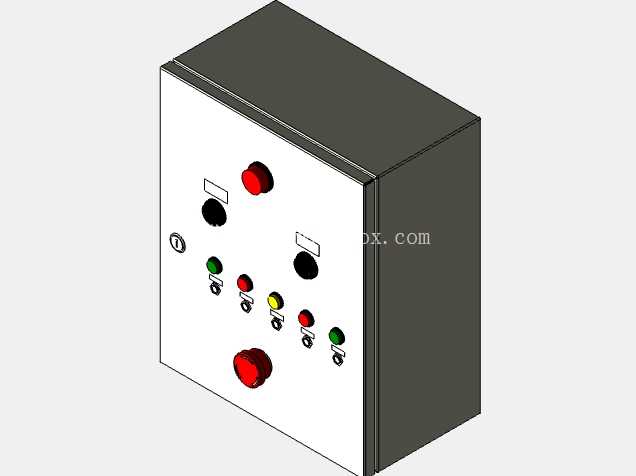

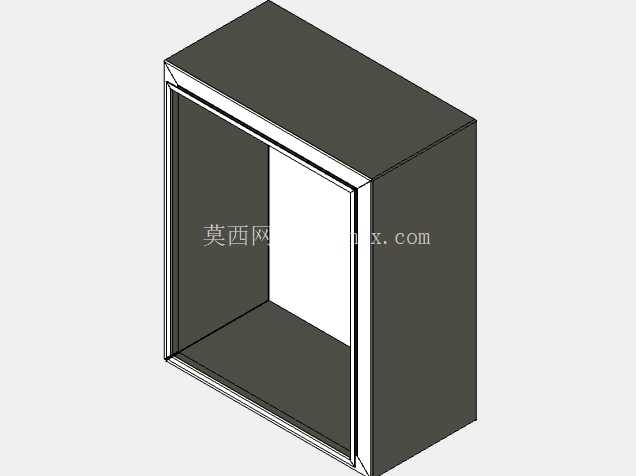

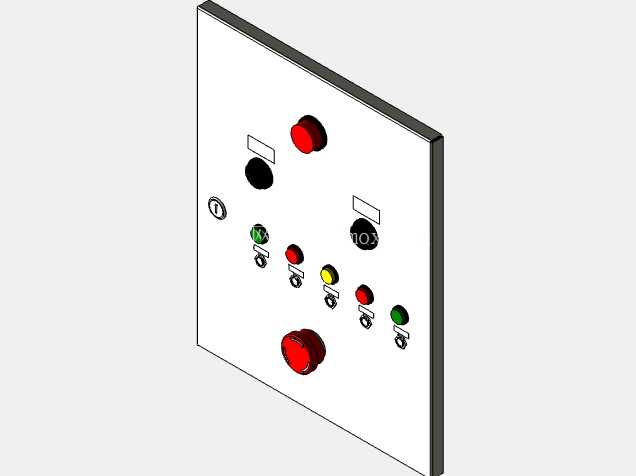

　　立柱下部配套的配电箱是整套装置的电能管控核心，箱体采用户外防水结构，防护等级可以满足露天安装的防雨防尘要求，内部集成了充放电控制模块、储能电池安装位以及线路接线端子，光伏板产生的电能通过控制模块稳压后存入储能电池，再根据后端负载的用电需求稳定输出，箱体侧面预留了穿线孔位，方便外接监测设备、照明负载等用电终端，接线位置做了防水胶圈密封，避免雨水渗入造成线路短路。安装边界方面，这套装置的立柱底部采用法兰盘固定结构，安装时只需要做混凝土预埋基础，将法兰盘通过膨胀螺栓与基础固定即可，不需要做大面积的场地硬化，单套装置的占地面积不足0.3平方米，对安装场地的适应性很强，不管是硬化路面还是土质地面，只要做好对应的基础固定就能安装。

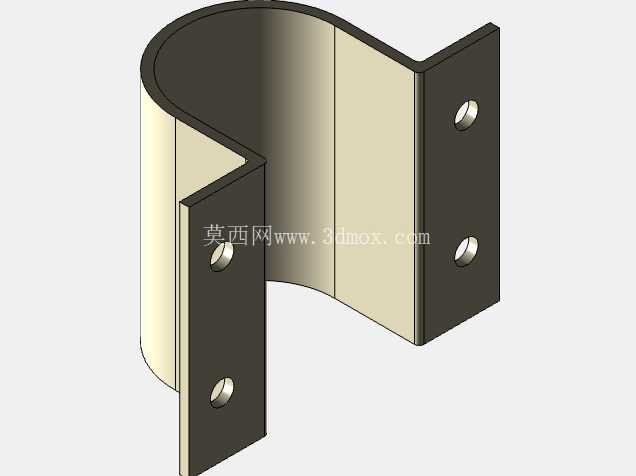

　　光伏板的倾斜角度预留了微调空间，在高纬度或者低纬度地区安装时，可以根据当地的实际纬度调整支架的倾斜角度，进一步提升发电效率，整套装置的布线全部采用立柱内部穿线的方式，外部没有明露的线缆，既可以避免线缆长期暴露在户外出现老化破损，也能减少人为破坏的风险，提升整套装置的运行可靠性。从实际使用的角度来看，这类独立光伏供电装置解决了零散户外点位的供电难题，相比传统的市电供电方案，前期施工周期可以缩短70%以上，后期运行过程中不需要支付电费，只要定期检查配电箱内的储能电池状态、清理光伏板表面的积灰就能保证稳定运行，非常适合分布式户外供电场景使用。在结构建模过程中，需要重点关注立柱的受力结构，尤其是光伏板安装位置的风载受力计算，要保证在当地最大风力工况下，立柱不会出现弯曲变形，光伏板的支架连接点要做加强筋处理，避免长期风振造成连接螺栓松动，配电箱与立柱的连接位置要设置减震胶垫，减少大风天气下箱体的震动异响，同时也能避免刚性连接造成的箱体漆面磨损，提升户外长期使用的防腐性能。
