手动曲柄滑块往复传动机构模型

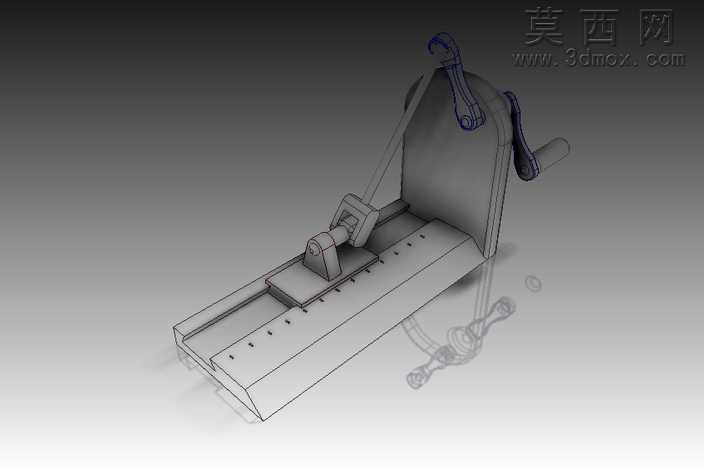

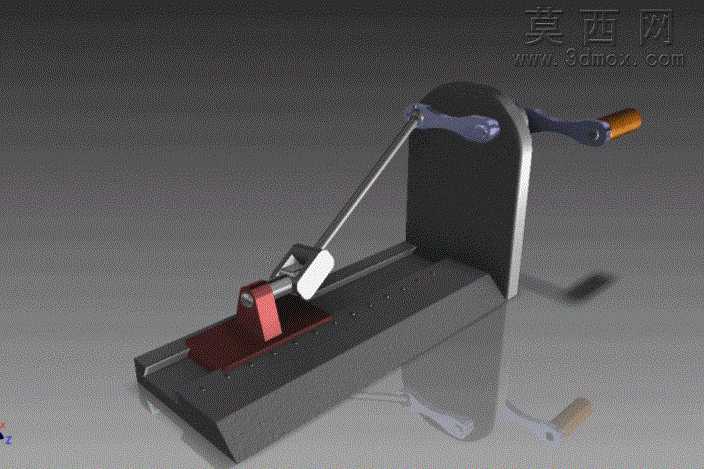

本作品为手动曲柄滑块往复传动机构的三维建模作品，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了该类经典机构的全部结构细节。建模阶段以参数化设计为核心思路，对机构的各个组成部件进行独立建模后完成虚拟装配，确保各部件间的配合关系完全符合实际机械运动的约束要求：带木质握柄的手动摇臂作为动力输入部件，与立式支撑座上的旋转轴形成转动副，可通过手动摇动摇臂输入旋转动力；与转轴连接的金属传动连杆两端分别设置转动连接结构，一端与曲柄端铰接，另一端与滑动工作台上的铰接座相连，将旋转运动精准转化为滑块的直线往复运动；底部的长条形基座作为整个机构的承载基础，表面加工有平行的导向滑槽，为滑动工作台提供稳定的直线运动导向，滑动台面上设置的红色夹持工位可用于固定待加工或待演示的工件，立式支撑座垂直固定在基座尾端，为旋转轴提供可靠的支撑定位，保证曲柄旋转过程中不会出现偏摆晃动。材质渲染阶段针对不同部件的实际材质属性进行了精细化的参数调整：基座与立式支撑座采用磨砂质感的深灰色金属材质，还原铸铁部件的哑光金属质感，表面添加细微的颗粒纹理与使用磨损痕迹，提升模型的真实感；传动连杆与摇臂金属部分采用亮面抛光钢材材质，设置合适的反射率与环境贴图，模拟金属部件的光洁表面效果；摇柄部分采用深棕色木质材质，添加自然的木纹纹理与轻微的凹凸质感，还原实木握柄的触感特征；滑动台面上的夹持部件采用醒目的红色烤漆金属材质，与深色基座形成鲜明的视觉区分，便于快速识别运动执行部件；整体场景采用影棚级的柔和布光，设置多盏辅助光源消除模型暗部死黑，同时添加地面反射效果，让渲染成品更具工业产品展示的专业质感。结构设计上充分考虑了机构的运动合理性，各铰接部位预留了合理的装配间隙，避免运动过程中出现部件干涉，通过虚拟运动仿真验证，当手动摇动摇臂做整周旋转时，连杆可平稳带动滑动工作台沿基座滑槽做规律的直线往复运动，运动行程与传动比完全符合曲柄滑块机构的运动学计算结果，可用于机械原理教学演示、手动冲压类小型设备的结构参考等场景，完整展现了经典平面连杆机构的运动原理与结构设计逻辑。
