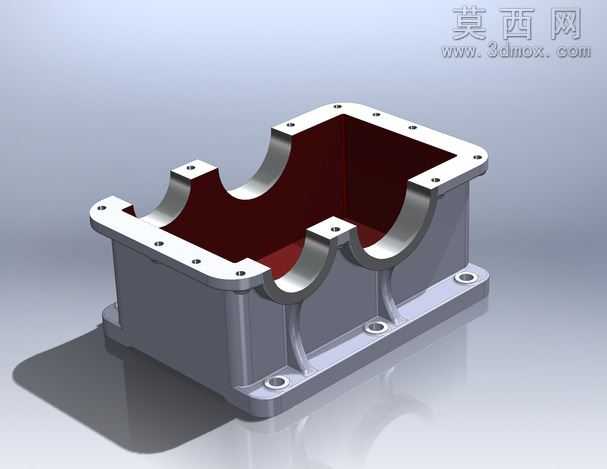

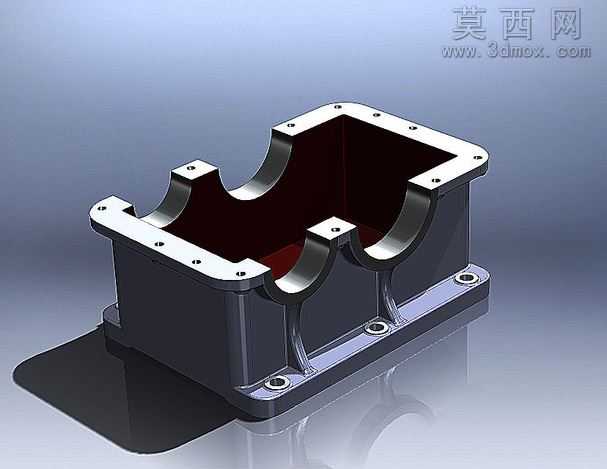

本作品为齿轮箱下壳体的三维建模成果,建模过程中首先基于齿轮传动的布局需求确定整体轮廓尺寸,以底部安装法兰为基准平面,依次向上构建箱体主体侧壁、顶部连接法兰以及两个半圆形轴承安装座结构。建模时严格遵循机械加工工艺要求,对所有安装孔位采用同轴度约束,顶部法兰的螺栓孔沿法兰边线均匀排布,保证与箱盖装配时的密封贴合度;底部安装座的固定孔位预留了足够的安装操作空间,两个轴承安装位的同轴度公差控制在合理范围内,确保后续齿轮轴装配后运转顺畅无卡滞。材质设置上,箱体主体采用铸钢材质表现,表面赋予细腻的磨砂金属质感,还原铸造件的哑光金属肌理;箱体内腔设置为深红棕色的防锈涂层材质,与外部金属壳体形成清晰的视觉区分,通过剖视视角直观展现箱体的内部空腔结构,让观看者可以清晰看到齿轮容纳腔的空间布局、加强筋的设置位置。渲染阶段采用柔和的影棚布光方案,主光源从斜上方45度投射,在箱体表面形成自然的明暗过渡,清晰勾勒出法兰边缘、安装凸台、加强筋的结构轮廓,底部添加柔和的投影增强模型的立体感与真实感,背景选用浅灰渐变色调突出模型主体。设计过程中重点考量了箱体的结构强度,在轴承安装座与箱体侧壁的衔接处设置了过渡加强筋,既避免应力集中导致的结构开裂,也减少了不必要的材料浪费;箱体侧壁的厚度保持均匀一致,符合铸造工艺的壁厚要求,防止铸造过程中出现缩孔、变形等缺陷;顶部法兰面预留了密封槽的设计空间,可满足装配时的密封需求,避免齿轮润滑油渗漏。整体建模过程参数化特征清晰,所有结构尺寸均可根据实际传动参数进行调整修改,具备良好的工程实用性,可直接用于后续的工程分析、装配模拟以及加工出图环节。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 14.57 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,STEP/IGES,效果图,CATIA,Autodesk Inventor,
- 软件分类 通用机械零部件
