Arduino字符型液晶显示模块结构设计

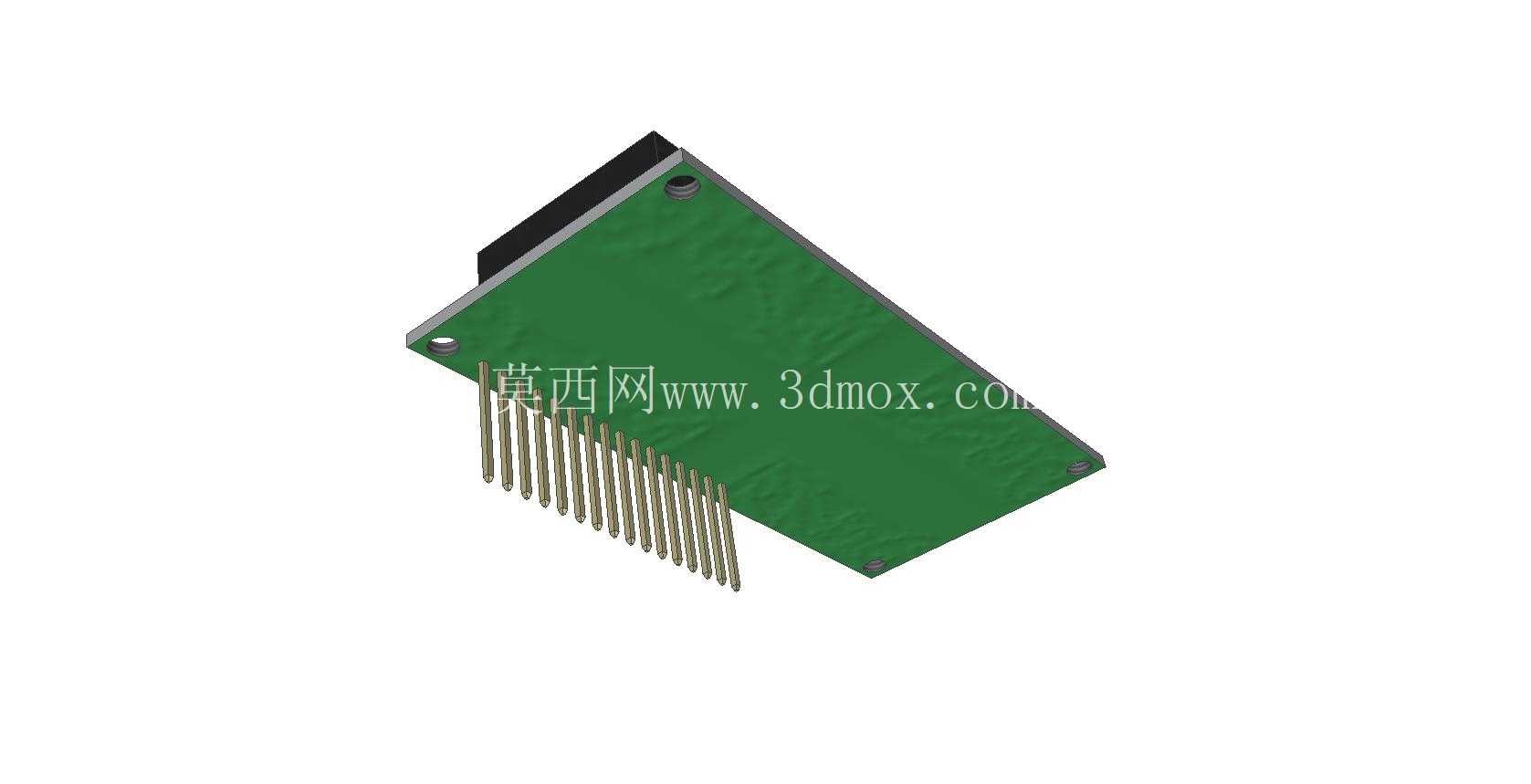

　　在嵌入式开发、小型工控设备、教学实验装置的人机交互环节，这类字符型液晶显示模块是应用频次极高的配套部件，很多做小型测控装置、环境参数采集终端、桌面级实验设备的结构工程师，在做面板布局时都会优先选用这类成熟的显示组件，毕竟它的驱动逻辑成熟、接口定义统一，不需要额外做复杂的显示驱动开发，能大幅缩短整机的研发周期。从结构设计角度看，这个模块的整体布局完全围绕量产装配与现场安装的实际需求展开，背部的PCB基板采用长条形窄边设计，基板边缘预留的两个金属安装孔是核心定位基准，孔位公差按照IT12级精度控制，安装时可以直接通过M2.5的铜柱或者自攻螺丝固定在设备前面板的内侧，不需要额外做定制压块，适配大部分通用工控盒的面板开孔尺寸。

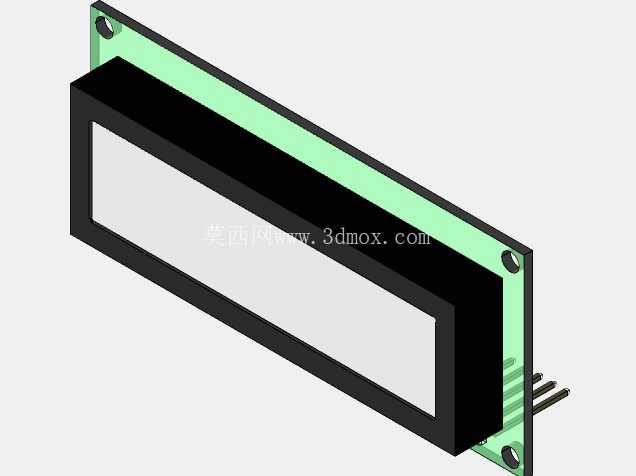

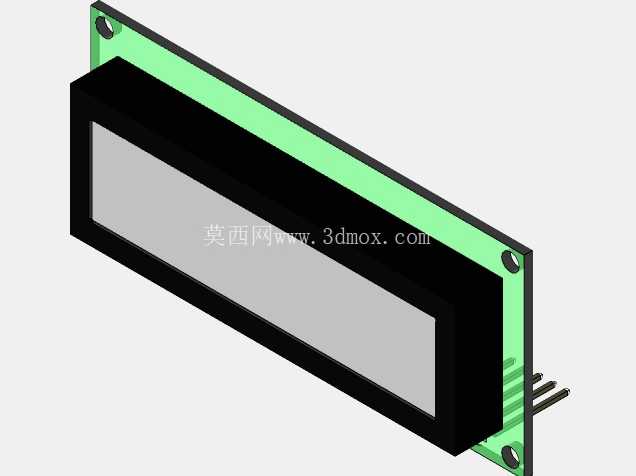

　　显示区域的黑色遮光胶框是整个模块的结构防护核心，胶框和背部PCB之间采用卡扣加背胶的双重固定方式，既可以阻挡背部背光板的光线从侧边漏出影响显示对比度，也能在设备受到轻微冲击时缓冲液晶玻璃的受力，避免玻璃边角因为应力集中出现碎裂。胶框正面的液晶显示区域做了0.3mm的下沉台阶，装配时可以和前面板的透明视窗形成0.1mm左右的配合间隙，既不会因为间隙过大漏光，也不会因为公差累积顶碎液晶玻璃。模块侧边伸出的排针接口采用标准2.54mm间距设计，排针伸出长度控制在8mm，接线时既可以直接插杜邦线做原型验证，也可以焊接在主控板上做整机量产，排针根部做了点胶加固，多次插拔也不会出现焊盘脱落的问题。背光部分采用绿色底背光的导光板设计，导光板厚度控制在2mm，均匀排布的散光网点可以让整个显示区域的亮度差控制在15%以内，即使在车间普通照明环境下，也能清晰看清屏幕上显示的字符内容，不需要额外增加遮光罩。做结构选型时需要注意，这个模块的整体厚度是从PCB背面到胶框正面的总尺寸，大概在12mm左右，设计前面板与主控板的安装间距时，至少要预留14mm的装配空间，避免排针和背部元件干涉；安装孔的中心距是按照行业通用的1602液晶模块标准孔位设计的，可以直接替换市面上同规格的其他字符屏，不需要重新修改面板的开孔和安装柱位置。

　　在实际应用场景里，这类模块常被用在小型温湿度采集终端上显示实时参数，或者用在桌面级3D打印机的操作面板上显示打印进度与温度，也会出现在学生电子设计竞赛的作品里做状态反馈，它的结构强度足够应对日常的插拔与轻微震动，工作温度范围覆盖0到50摄氏度，完全满足常规室内工控设备与教学装置的使用需求。设计这个模块的三维模型时，重点还原了胶框的倒角细节、PCB板上的定位缺口、排针的每一个引脚尺寸，还有安装孔的沉头结构，导入装配体时可以直接做干涉检查，不需要再手动修正结构细节，能直接用于面板开孔的尺寸校验、安装柱的位置布局，也可以用来做整机的渲染展示，还原设备的真实外观效果。

　　很多工程师在做小型设备的结构设计时，容易忽略显示模块和前面板的配合公差，要么预留间隙过大导致屏幕晃动，要么间隙过小挤压屏幕出现白屏，这个模型把所有配合面的尺寸都按照实物的实际公差做了还原，在做装配仿真时可以直接模拟实际装配的受力情况，提前发现结构设计里的干涉问题，减少后期打样的修改次数。另外模块背部的PCB边缘做了0.5mm的圆角处理，装配时不会刮伤安装柱的塑料柱体，也不会划破连接的导线，这些细节都是量产时经过多轮验证优化的结构，在三维模型里都做了精准还原，方便结构工程师在选型时直接参考这些细节，评估模块和自身设备结构的适配性。
