导轨式安装数显过电流继电保护装置

　　在低压配电系统的终端回路、电机控制支路、工业自动化设备的供电进线侧，过电流继电装置是不可或缺的保护类元件，核心作用是在回路电流超出设定阈值时快速触发分断动作，切断故障回路供电，避免线缆过热绝缘老化、负载烧毁甚至引发电气火灾等次生事故。这款导轨式安装的数显过电流继电器，在结构设计上完全贴合工业现场的安装使用需求，整体采用标准DIN导轨适配的卡扣式底座，无需额外打孔固定，可直接卡装在35mm标准电气安装导轨上，和同规格的断路器、接触器、端子排等元件并排安装时，整体排布整齐，柜内走线规整，能有效压缩电控柜的内部安装空间占用。

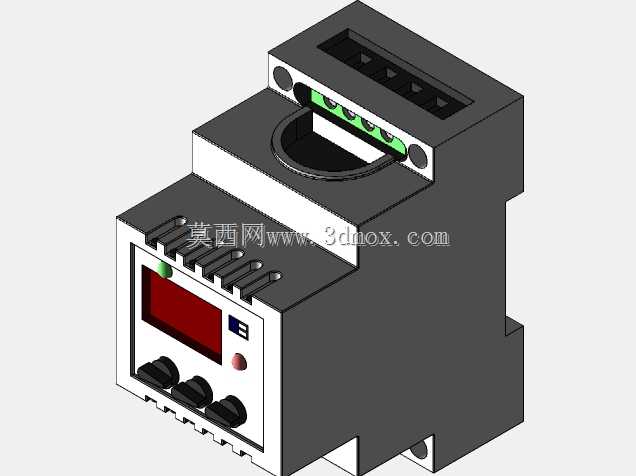

　　从功能布局来看，装置正面上方预留了多组接线端子位，分别对应主回路穿线采样、辅助电源接入、报警输出触点的接线需求，端子排采用带防护隔板的设计，能避免接线过程中不同线芯误碰造成的短路问题，端子的压线扭矩适配常规1.5-2.5平方毫米的多股铜芯线，完全满足常规低压控制回路的载流要求。正面的数显窗口采用嵌入式安装的红色数码管，在车间光照条件复杂的环境下也能清晰读取当前回路的实时电流值，无需凑近柜体即可快速判断回路运行状态；数码管下方设置了三个参数调节旋钮，分别对应过流阈值设定、动作延时调整、复位模式选择，旋钮带有阻尼定位结构，调整参数时不会出现档位偏移，参数设定完成后可通过配套的防护盖板盖住旋钮，避免现场运维人员误碰改动保护参数。装置正面还设置了运行状态指示灯与动作报警指示灯，正常运行时绿色指示灯常亮，触发过流保护时红色指示灯点亮，运维人员巡检时可通过指示灯状态快速判断装置工作情况，无需逐一测量回路参数。

　　在结构细节设计上，装置的外壳采用阻燃级工程塑料注塑成型，外壳壁厚均匀，拼接处采用卡扣加超声焊接的工艺，整体防护等级达到IP20，可阻挡手指等异物触碰内部带电部件，同时能适应电控柜内-10℃到55℃的工作环境温度，不会因为柜内设备发热出现外壳变形的问题。装置的电流采样部分采用内置穿心式电流互感器结构，主回路导线直接从装置上部的穿线孔穿过即可完成采样接线，无需额外外接电流互感器，大幅简化了现场接线的工作量，同时减少了外接元件带来的故障点。装置的输出部分配置了一组常开常闭转换触点，触点容量适配常规交流接触器的线圈回路，触发保护时可直接切断接触器线圈供电，实现主回路的分断，同时可将报警信号接入PLC的数字量输入模块，上传到设备的上位机监控系统，实现故障的远程告警。

　　从安装边界尺寸来看，这款装置的宽度仅为3个标准模数宽度，和同回路的微型断路器尺寸匹配，在电控柜内排布时不会出现尺寸突兀的问题，装置的背部导轨卡扣带有弹性锁止结构，卡装到导轨上后不会因为设备运行的震动出现松脱移位，拆卸时只需用一字螺丝刀撬动卡扣的解锁拨片即可快速拆下，方便后期的维护更换。在实际选型应用中，这类过电流继电器常被用在小型电机的过载堵转保护、加热回路的过流保护、照明回路的短路后备保护场景，相比传统的热继电器，它的电流设定范围更宽，动作延时可精准调节，同时具备数显实时电流的功能，能帮助运维人员直观掌握回路的实际运行电流，提前排查回路的隐性故障，比如负载老化导致的电流缓慢上升、接线端子虚接导致的电流波动等问题。在三维建模过程中，这款模型完整还原了装置的所有外部结构细节，包括接线端子的排布、旋钮的档位标识、指示灯的位置、背部导轨卡扣的结构，可直接用于电控柜的三维布局布线设计，提前验证柜内元件的安装间隙、走线空间，避免实际装配时出现元件干涉、接线空间不足的问题，同时也可用于电气运维培训的演示模型，帮助新入职的运维人员快速熟悉这类保护装置的结构与操作方式。
