PS-P24-400W开关式电源变压器结构设计

　　这款24V输出400W功率等级的封闭式电源变压器，是工业电控系统里极为常见的AC-DC供电转换部件，日常在自动化生产线控制柜、小型数控设备配电回路、商用LED亮化工程供电、安防监控集中供电系统、小型工控机外设供电场景中都能见到它的身影，核心作用是把电网侧输入的交流高压转换成稳定的24V直流低压，给后端的传感器、继电器、小型执行器、控制板卡等低压元器件提供可靠的直流供电。

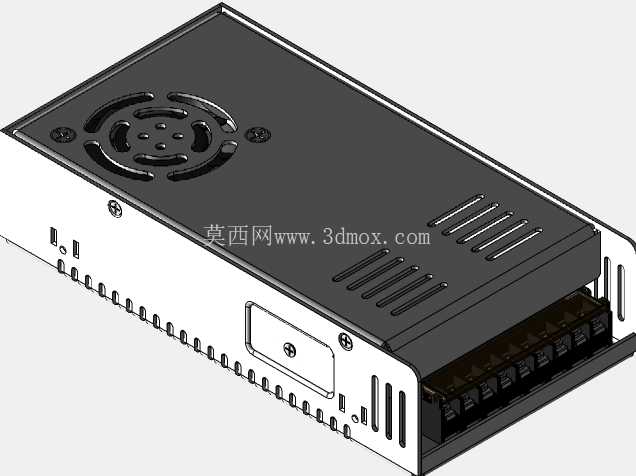

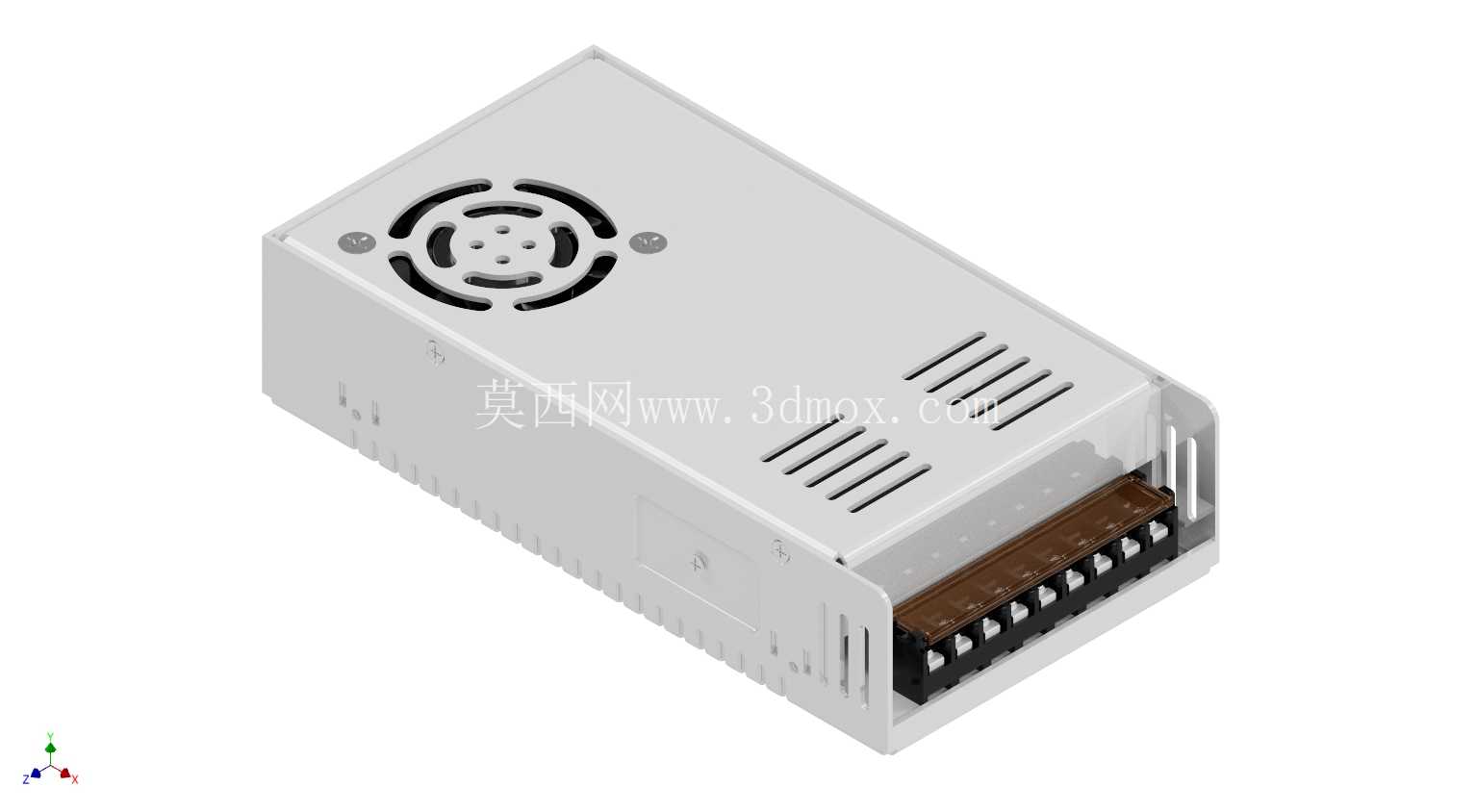

　　从结构设计思路来看，整体采用封闭式金属壳体方案，壳体选用1.2mm厚度的冷轧钢板冲压成型，表面做灰白色静电喷塑处理，既可以隔绝外界粉尘、潮气直接接触内部的PCB与功率器件，也能形成连续的电磁屏蔽层，降低内部开关电路工作时对外的电磁辐射干扰，同时金属壳体本身也是散热路径的一部分，能把内部功率器件产生的热量快速传导到壳体表面扩散。壳体顶部靠一侧设置了轴流风扇安装位，配套的圆形防护网罩采用一体冲压成型，格栅开孔做了去毛刺处理，既保证风扇进出风通畅，也能防止异物掉入扇叶区域造成卡滞；壳体侧面沿长度方向冲制了多组平行的长条通风槽，槽孔宽度控制在2.5mm，既满足通风散热的气流通道要求，也能避免较大尺寸的金属碎屑、杂物掉入壳体内部造成电路短路。

　　输出端采用标准的栅栏式接线端子排，端子排做了棕色阻燃基座设计，每个接线位都配套带压线板的螺丝端子，可适配0.5-4平方毫米的多股铜芯导线接入，端子之间的间距满足电气安规的爬电距离要求，不同电位的接线位之间不会因为积尘、凝露造成拉弧短路。壳体两侧预留了标准的壁挂安装固定耳，固定耳上开有直径5mm的安装孔，安装孔中心距符合行业通用的开关电源安装尺寸规范，既可以通过螺丝直接固定在电控箱的安装背板上，也能适配标准DIN导轨的安装卡扣配件，不需要额外打孔改造就能替换同功率等级的同类型电源产品。

　　设计过程中对安装边界做了充分考量，壳体整体外形方正，边角处做了小圆弧过渡处理，没有尖锐的突出棱角，避免安装作业时划伤操作人员；壳体底部预留了接地螺丝位，可直接连接电控系统的保护接地回路，满足电气设备的安全接地要求。内部功率器件的布局上，把发热量大的整流桥、开关管、高频变压器等器件靠近壳体侧壁与通风槽位置，电解电容等对温度敏感的器件布置在风扇出风的气流通道上，通过强制风冷带走工作产生的热量，保证设备在-10℃到50℃的环境温度范围内都能稳定输出额定功率，不会因为过热触发保护停机。接线端的标识采用激光雕刻工艺直接印在壳体表面，长期使用不会因为擦拭、温度变化出现标识脱落，方便现场接线时快速区分输入输出端口，避免接错线造成设备损坏。

　　在实际设备选型配套时，这类电源变压器通常会预留20%-30%的功率余量，比如后端负载总功率在300W以内时选用该款400W型号，既能保证长期工作的可靠性，也能应对负载启动时的瞬时电流冲击。壳体的表面处理工艺兼顾了防锈与绝缘性能，在普通工业车间的环境下不需要额外做防护处理，直接安装在控制柜内即可；风扇采用含油轴承设计，正常工况下使用寿命可达数万小时，不需要频繁维护更换，降低了设备后期的运维成本。
