3.5毫米直插式音频接头结构设计

　　日常做消费电子结构设计时，3.5mm直插音频接头是绕不开的基础接插件，很多音频传输场景都要用到这个零件，从早期的随身听、有线耳机，到现在部分工业音频设备、车载音频接口、专业调音台的外接输入端口，都能看到这类直插接头的应用，它的核心作用是实现模拟音频信号的稳定导通，同时兼顾插拔的便利性与连接可靠性。

　　做这个接头的三维建模时，首先要考虑的是实际使用中的插拔受力，很多用户插拔接头时会有侧向掰动的动作，所以插芯部分的金属件和尾部注塑包覆层的结合强度必须做足，不能出现几次插拔后尾部线缆和接头主体松脱的情况。建模时插合端的金属接触段要严格按照通用音频接口的尺寸规范来做，三段式接触片的直径、分段长度、端部的圆弧导向角都要卡准公差，不然实际装配时会出现插不进母座，或者插入后接触不良、单边声道无声的问题。

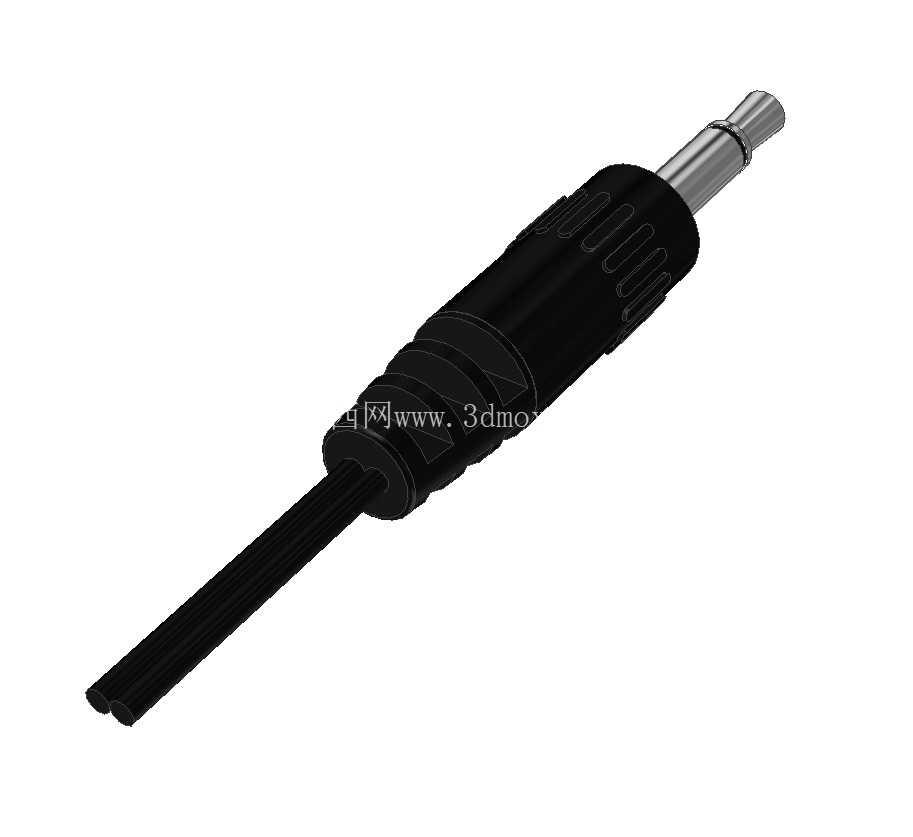

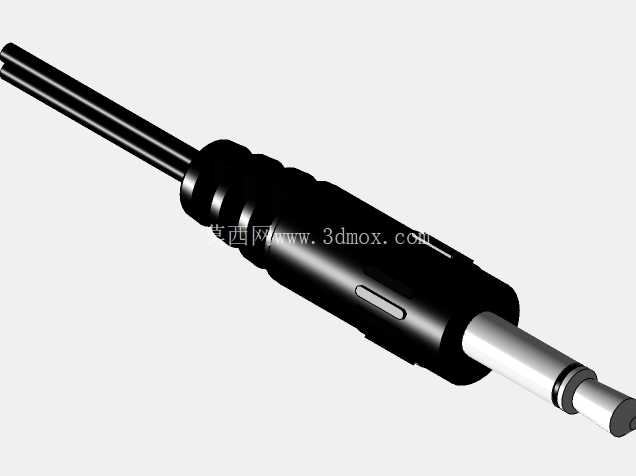

　　从结构设计思路上来说，这个直插接头采用了金属插芯加外部注塑包覆的经典结构，金属插芯负责信号导通和插拔定位，外部的黑色注塑层一方面是做绝缘防护，避免不同声道的接触件之间出现短路，另一方面是做握持受力结构，表面做的几道防滑凹槽，是为了用户插拔时增加手指和接头的摩擦力，不用费太大力就能完成插拔操作，同时凹槽的深度不能太深，不然注塑时容易出现缩水痕，也容易积攒灰尘污渍，日常使用时不好清理。尾部的出线位置做了渐变的锥度过渡，这个结构是为了缓解线缆弯折时的应力集中，很多音频线损坏都是出线位置反复弯折导致内部铜丝断裂，锥度过渡段可以把弯折应力分散到更长的线缆段上，提升线材的使用寿命。

　　安装边界方面，这个直插接头的整体外径控制在常规母座的适配范围内，插合时的有效插入深度要和标准母座的深度匹配，插入后外部握持段和母座面板之间要留出足够的手指操作空间，不能贴得太近导致拔的时候不好发力。尾部出线的孔径要适配常规的双芯或者三芯音频屏蔽线，线缆穿入内部后要和插芯的焊片位置对齐，焊接时不会出现线缆弯折过大导致芯线断裂的情况。建模时还要考虑注塑成型的工艺性，外部包覆的塑料件壁厚要尽量均匀，避免出现壁厚差过大导致的注塑缺陷，插芯和塑料层的结合位置要做滚花或者卡位结构，保证金属插芯不会在塑料层内转动或者轴向窜动，不然使用时拧动接头就会出现接触不良的杂音问题。

　　实际应用中，这类直插接头除了民用的耳机、音频线场景，在工业控制领域的音频信号传输、设备音频告警接口上也有大量使用，所以设计时还要考虑一定的耐温范围，保证在常规的设备工作温度区间内，塑料层不会软化变形，金属接触件不会出现氧化导致接触电阻变大的问题。插芯的金属材质一般选用铜合金做基底，表面做镀镍或者镀金处理，建模时不需要体现镀层厚度，但结构上要给镀层工艺留出足够的尺寸余量，保证镀层加工后整体尺寸还在公差范围内。接头端部的导向圆弧是很重要的细节，圆弧角度做的不合适，插入母座时会有明显的卡顿感，甚至会刮伤母座内部的接触弹片，长期使用就会导致母座接触失效。

　　另外，建模时还要考虑和不同规格母座的兼容性，比如常见的手机音频母座、电脑声卡母座、专业设备的面板母座，它们的内部弹片位置略有差异，所以插芯上接触段的长度要覆盖所有常规母座的接触点位置，保证插入后三个接触段（左声道、右声道、公共地）都能和母座弹片可靠接触，不会出现声道缺失的问题。外部握持段的长度也要合适，太长会导致接头突出设备面板太多，容易被磕碰损坏，太短又会导致插拔时不好发力，用户体验差。尾部的应力缓解锥度长度也要控制，太短起不到应力分散的作用，太长又会让接头整体显得笨重，影响使用手感。
