两芯过孔式圆形音频连接器结构设计

　　这款两芯过孔式圆形连接器，是小型音频信号传输场景里常用的接插部件，日常在手持音频设备、小型通讯终端、工业便携检测仪器的信号接驳环节都能见到它的身影，核心作用是实现两路线性音频信号的稳定连通，同时兼顾面板安装的密封与固定需求。从实际使用场景来看，这类连接器常被用在设备面板的过孔穿装位置，设备外壳预留对应直径的安装圆孔后，将连接器主体从外侧穿入孔内，通过自带的外螺纹配合锁紧螺母就能完成在面板上的固定，不需要额外设计复杂的安装支架，适配厚度在1mm到5mm之间的常见设备钣金或塑料面板，安装边界的容错空间比较充足，哪怕面板开孔存在0.2mm以内的尺寸偏差，也能通过螺纹配合的调节量完成装配。

　　从功能特性上看，它采用公母对插的锁紧结构，插合后侧面的卡扣会自动卡入母头的定位槽，避免设备移动或者线材拉扯时出现接插脱落的问题，接触插针采用铜基镀银工艺，接触电阻控制在毫欧级，能够保证弱音频信号传输过程中不会出现明显的信号衰减，插针外围设计有绝缘隔离层，两芯之间的绝缘耐压能够满足常规低压信号传输的安全要求，避免出现芯间短路的问题。设计过程中首先考虑的是现场安装的便捷性，连接器主体的穿装部分做了导向倒角，穿入面板开孔时不需要刻意对准就能顺利导入，尾部的线材连接端预留了足够的焊杯空间，适配线径0.3平方到0.75平方的多股信号导线，焊接操作时不会出现相邻焊杯距离过近导致连锡的问题。

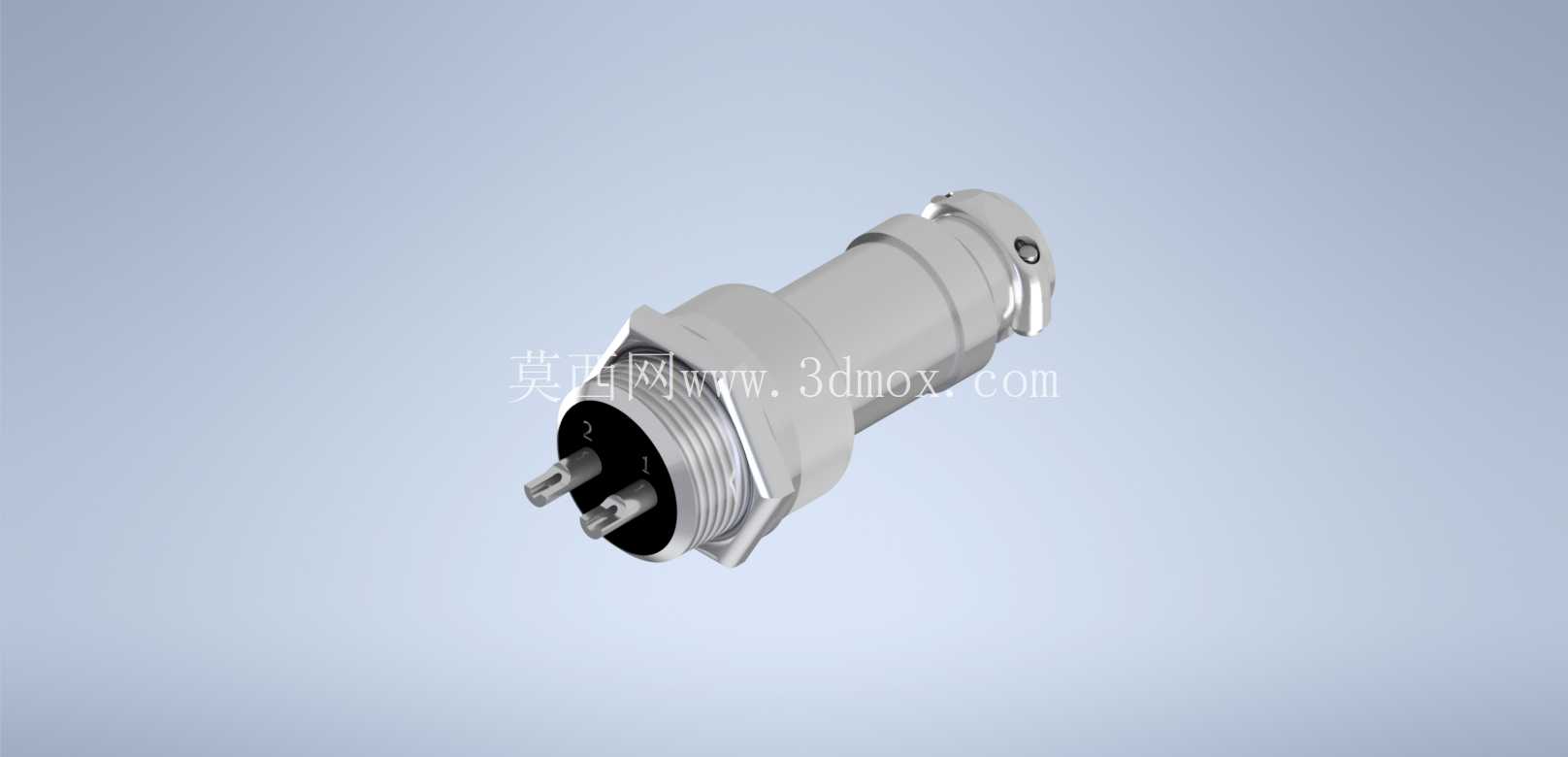

　　外形上整体采用圆柱形结构，最大外径控制在12mm左右，整体插合后的长度不到30mm，不会在设备内部占用过多的布线空间，外壳采用锌合金镀镍处理，表面有不错的抗锈蚀能力，日常在普通室内工业环境或者民用设备上使用，能够耐受常规的温湿度变化，不会轻易出现外壳氧化导致接触不良的问题。在结构细节上，插合面做了对位防呆设计，公头的定位凸台和母头的凹槽对应，只有对准角度才能完成插合，避免强行插反导致插针弯折损坏，安装螺纹的螺距采用常规细牙螺纹，锁紧时受力均匀，不会因为单次锁紧力过大就出现螺纹滑牙的问题。这类连接器的设计没有追求过高的冗余性能，所有结构尺寸都围绕小型音频信号传输的实际需求设定，既不会因为性能过剩增加不必要的成本，也不会因为参数冗余不足导致使用中出现故障，对于做小型电子设备结构设计的工程师来说，选型时只需要核对面板开孔尺寸、芯数定义、锁紧方式这几个核心参数，就能直接套用在对应的设备结构里，不需要再对连接器本身做二次结构修改，能够有效缩短设备的结构开发周期。

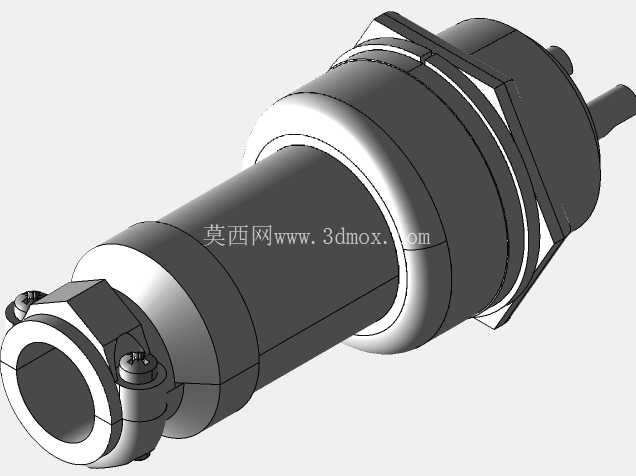

　　建模过程中需要重点关注几个配合尺寸的公差，首先是面板安装部分的外径公差，要控制在负公差范围内，保证能够顺利穿入标准开孔；其次是插针的位置度公差，要保证公母对插时插针能够顺利对准母端的接触孔，不会出现插针顶弯的问题；还有卡扣的弹性变形量设计，要保证插合时卡扣能够顺利滑过定位槽，解锁时只需要拉动卡扣尾部就能顺利分离，不需要借助额外的工具。另外，连接器外露在面板外侧的部分做了圆弧过渡处理，没有尖锐的棱角，设备日常搬运或者操作时不会刮伤操作人员，外壳表面的防滑纹路设计，在徒手拧紧锁紧螺母的时候能够增加摩擦力，不需要借助扳手就能达到足够的锁紧力矩。
