绿色凸头面板安装式工业控制按钮

　　这款绿色凸头控制按钮，是工业电气控制回路里最常见的主令操作元件，日常在各类机床操作站、自动化生产线工位控制台、低压配电柜门板、小型设备操作面板上都能见到它的身影，主要用来发出启动、复位、点位确认这类短时操作指令，通过触点的通断切换来控制接触器、继电器这类低压元件的线圈得电失电，进而实现设备运行状态的切换。从结构设计来看，这款按钮采用了行业通用的22mm标准安装孔径设计，安装座自带防转卡位结构，装配时卡入面板开好的安装孔后，从背面旋紧锁紧螺母即可完成固定，不需要额外做防转处理，能适配厚度1到5mm的各类金属、塑料面板，安装边界清晰，不会和面板背面的线槽、其他元件产生干涉。

　　操作头采用凸头圆形设计，绿色的操作帽表面做了细微的磨砂纹理，既可以避免操作人员按压时打滑，也能在车间多粉尘的环境下减少污渍附着，操作帽的按压行程控制在3mm左右，按压力度设置在5N上下，既不会因为误触轻易触发，也不会让操作人员长时间操作产生明显的手部疲劳。按钮的基座部分采用阻燃PA66材质注塑成型，绝缘性能可以满足AC660V以下的低压控制回路使用要求，基座上预留了标准的触点模块安装位，可以根据实际使用需求搭配1常开、1常闭或者多组触点的模块，触点采用银合金材质，具备一定的耐电弧烧蚀能力，能满足频繁操作的工况需求，机械寿命可以达到百万次级别，完全能覆盖常规工业设备的全生命周期使用需求。

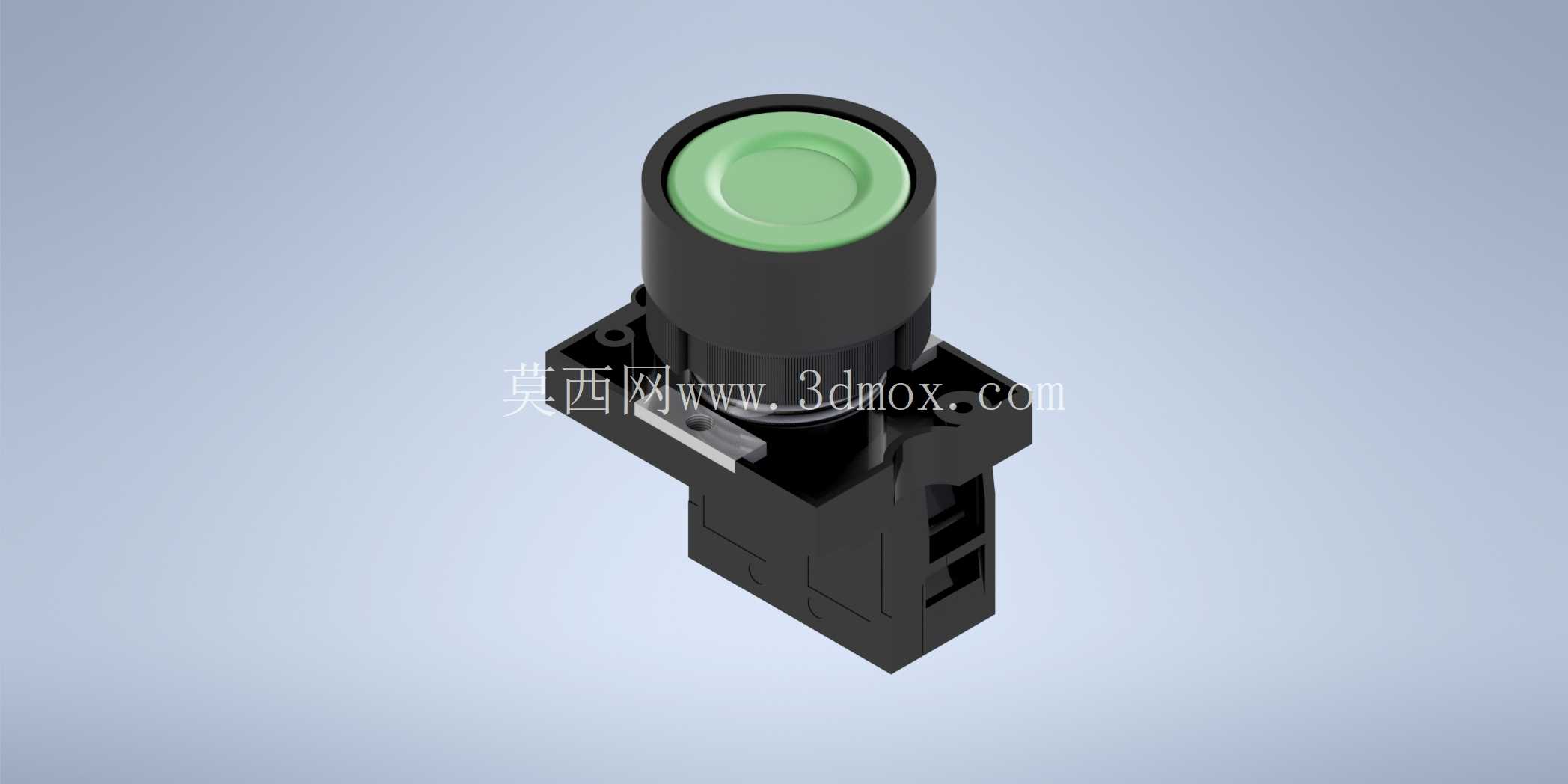

　　在三维建模层面，这个模型完整还原了按钮的所有装配细节，包括操作头和基座的卡扣配合结构、背面的接线端子位置、锁紧螺母的螺纹细节，在做设备面板布局设计的时候，可以直接导入这个模型进行干涉检查，验证按钮安装后和面板内部走线槽、其他电气元件的间隙是否符合安全规范，也可以用来做操作面板的人机工程验证，确认按钮的安装高度、相邻按钮的间距是否符合操作人员的操作习惯，避免出现操作时误碰相邻按钮的问题。

　　实际选型使用的时候，这类绿色按钮通常默认作为启动指令的触发元件，和红色的急停按钮、停止按钮搭配使用，在面板布局时要注意和其他功能按钮保持至少10mm的中心间距，给操作人员的手指留出足够的操作空间，同时安装位置要避开设备的运动部件行程范围，防止设备运行过程中意外碰撞按钮触发误动作。这款按钮的防护等级可以达到IP65，在面板正面安装完成后，可以阻挡车间内的切削液飞溅、粉尘侵入，适合在机加工车间、装配生产线这类环境相对复杂的工况下使用，背面的接线端子采用螺钉压接结构，适配0.5到2.5平方毫米的多股铜芯控制线，接线时不需要额外处理线头，直接插入端子拧紧螺钉即可完成连接，日常维护时也可以快速拆卸更换触点模块，不需要把整个按钮从面板上拆下来，能大幅减少设备停机维护的时间。
