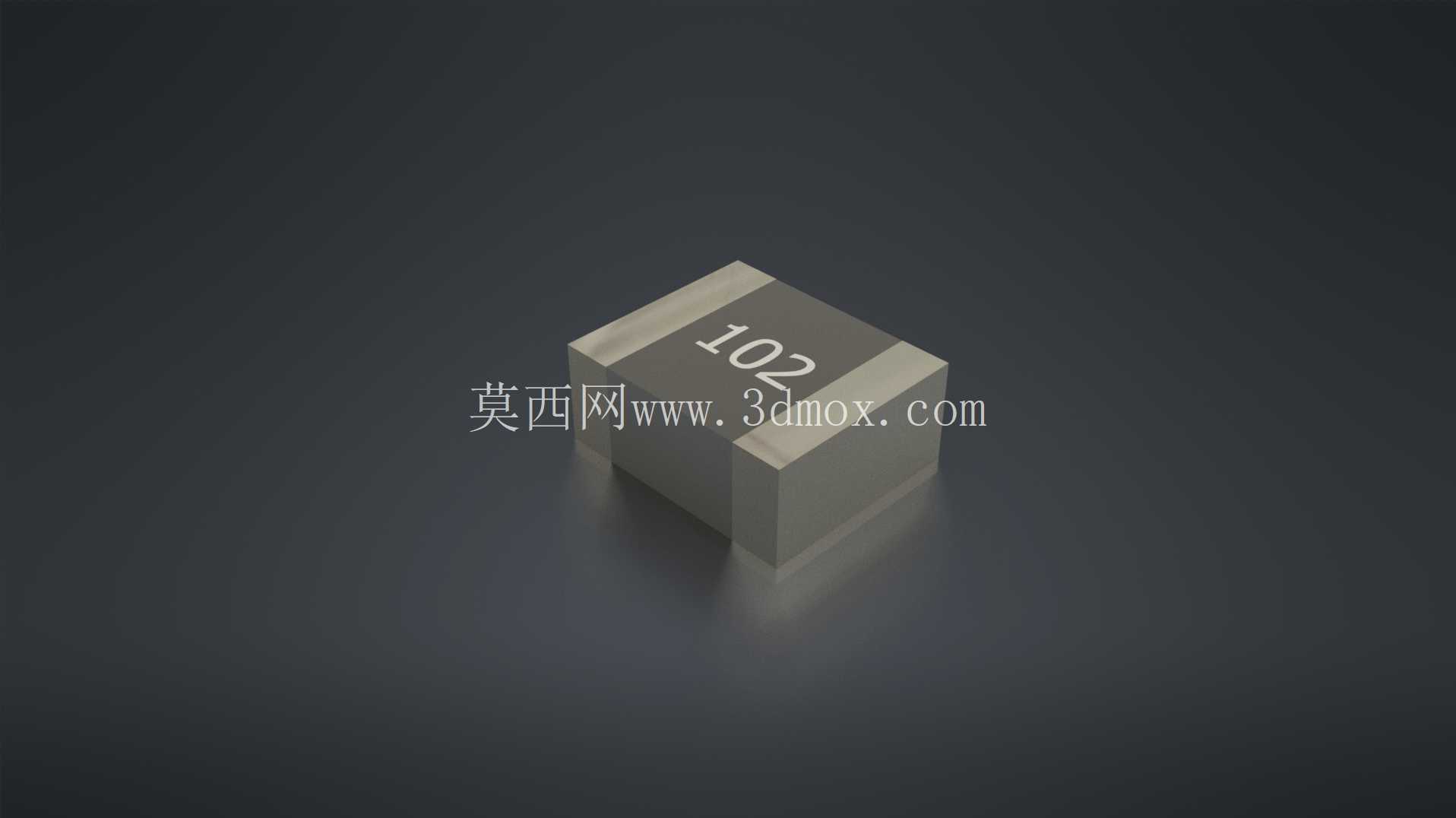

0805封装1千欧贴片电阻三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB设计环节，表面贴装电阻是板上用量最大的无源器件之一，本次呈现的0805规格1kΩ贴片电阻结构，完全贴合量产器件的实际外形与安装边界，可直接用于PCB布局的干涉检查、装配仿真、整板热分布模拟等工程场景。很多刚接触板级设计的工程师容易忽略无源器件的实体建模，往往只在EDA软件里调用封装焊盘做布局，等到结构样机打样阶段才发现，电阻与周边屏蔽罩、接插件、结构立柱存在空间干涉，或是器件高度超出壳体内部的净空要求，不得不反复调整板上布局、修改结构件，拉长整个项目的迭代周期。

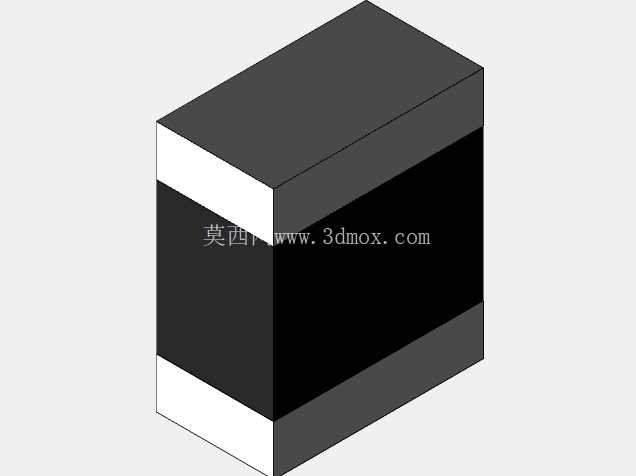

　　这个电阻模型严格按照0805封装的行业通用尺寸构建，本体长度2.0mm、宽度1.25mm，本体厚度0.55mm，两端电极的宽度、倒角弧度都和量产器件保持一致，两端焊盘的可焊接区域范围也做了对应还原，在做整板装配仿真时，可以直接匹配标准0805封装的焊盘位置，不需要额外调整尺寸参数。从设计逻辑上看，这类贴片电阻的结构并不复杂，但细节处的还原直接影响仿真的准确性：本体采用氧化铝陶瓷基材，表面印有阻值标识的丝印区域，两端的端电极是三层结构，从内到外分别是镍阻挡层、锡铅焊接层，建模时还原了端电极与陶瓷本体结合处的微小台阶，这个细节在做DFM可制造性检查时尤为重要——如果忽略这个台阶，做焊膏印刷厚度仿真、回流焊熔融过程模拟时，会出现焊锡量计算偏差，容易误判立碑、虚焊等焊接缺陷的风险。在实际应用场景里，这类1kΩ阻值的0805电阻使用范围极广：可以作为信号链路的上拉下拉电阻，保障MCU、传感器等芯片的IO引脚电平稳定，避免引脚浮空带来的信号误触发；可以在分压电路里和其他阻值的电阻搭配，实现电压采样、电平转换的功能，比如把12V的工业信号分压到3.3V供ADC采样；还可以在小电流负载回路里做限流使用，比如给LED指示灯、光耦输入侧提供合适的工作电流，避免器件过流损坏。

　　做板级结构设计时，这个模型可以直接导入结构装配文件，核对电阻与周边器件的安全间距：比如板上相邻的0805电容、SOP封装芯片引脚之间的爬电距离是否满足安规要求，电阻上方的散热片、屏蔽盖是否会压碰到器件本体，插件元件的引脚过波峰焊时是否会和贴片电阻形成干涉。很多工程师在做高密度PCB设计时，会把器件的实体高度作为布局的核心约束条件，这个模型还原了电阻的最大实体高度，在做消费类电子产品的超薄结构设计时，可以精准计算PCB到壳体的最小距离，避免因器件高度公差预留过大导致整机厚度超标，或是预留不足导致装配时壳体压碎电阻本体。

　　另外在做整板热仿真时，这个模型的材质参数也可以直接匹配实际器件：陶瓷本体的导热系数、端电极的金属导热特性都和真实器件一致，可以模拟电阻在额定功率工作时的温升情况，核对电阻周边的热敏感器件（比如精度温感、晶振）是否会受到电阻发热的影响，提前优化布局，把发热较大的功率电阻远离温度敏感器件，提升整板的工作稳定性。需要注意的是，0805封装的电阻额定功率一般为1/8W，在布局时还要考虑器件的散热路径，模型还原了器件底部与PCB焊盘接触的区域，可以模拟焊盘散热的效果，帮助工程师判断是否需要加大焊盘铜皮面积来提升散热能力，避免电阻长期超温工作导致阻值漂移、寿命缩短。
