多规格不锈钢双浮球液位检测开关结构

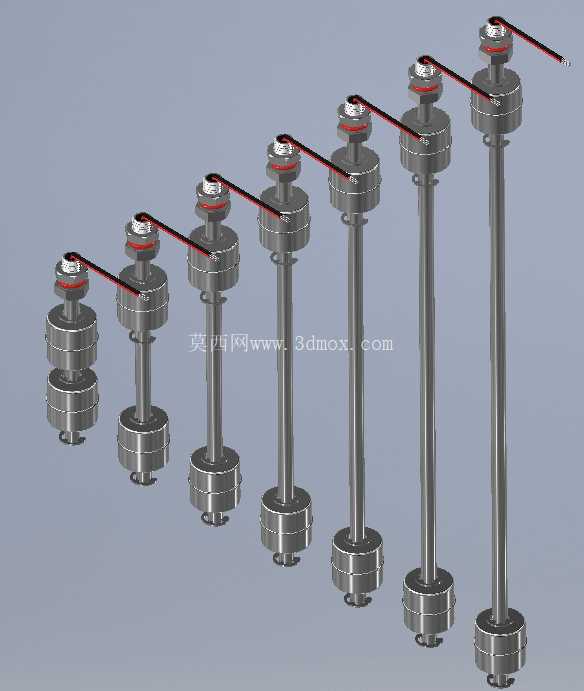

　　在民用给排水、小型工业储液、商用饮品设备的液位控制场景中，接触式浮球开关始终是成本与可靠性平衡度最优的检测方案，这套双浮球结构的不锈钢液位开关，正是针对小空间储液容器的高低位双点位检测需求开发的结构方案。整套结构覆盖了从短量程到长量程的多档杆长规格，最短规格可适配容量仅数升的小型水箱，最长规格可覆盖一米级深度的储液罐体，不同杆长的结构均采用统一的顶部出线端安装基准，安装螺纹规格保持一致，方便选型时无需改动设备预留的安装孔位，仅根据液位检测的行程范围更换对应杆长的型号即可。

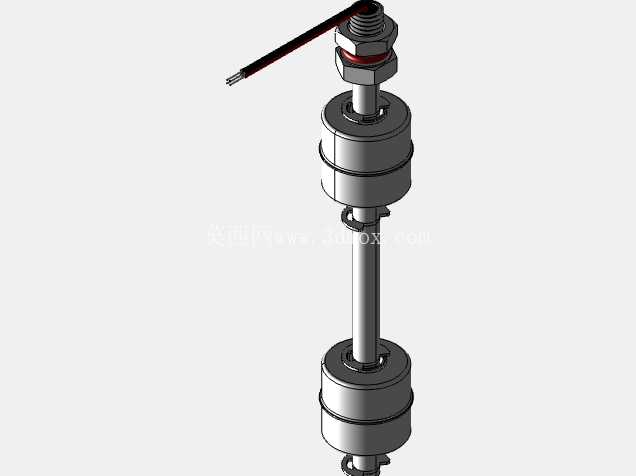

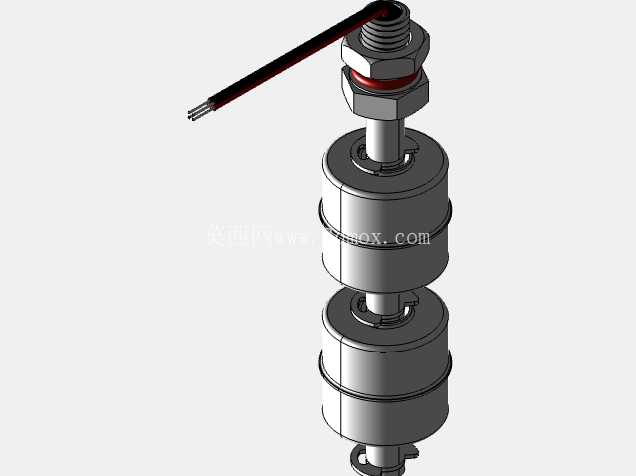

　　结构核心为垂直布置的不锈钢导杆，导杆内部封装干簧管触发元件，两个独立的不锈钢浮球套在导杆外侧，浮球内置磁环，随液位沿导杆上下滑动时，磁环靠近对应位置的干簧管即可触发开关信号，无需额外的机械传动结构，活动部件仅为两个浮球，长期浸泡在液体中也不会出现卡滞、传动失效的问题。浮球与导杆的配合间隙经过反复校核，既保证浮球滑动顺畅无卡涩，又避免间隙过大导致浮球倾斜、磁环偏移造成的信号误触发，浮球上下两端设置有限位结构，可根据实际需要的液位触发点调整限位卡环的位置，灵活适配不同容器的高低液位控制阈值，比如在小型咖啡机的水箱应用中，可将低位浮球的触发点设置在加热泵进水口以上5mm位置，避免水泵空吸，高位浮球设置在水箱溢流口以下10mm位置，避免进水过量溢出。

　　整套结构的过液部件全部采用不锈钢材质，可耐受常规饮用水、弱酸弱碱工业液体的长期腐蚀，不会像塑料浮球那样出现高温变形、长期浸泡老化开裂的问题，顶部出线端采用密封结构，可防止液体沿导线渗入内部电路，防护等级满足常规储液设备的溅水、凝露使用场景。设计过程中优先考虑了安装的便捷性，顶部的安装螺纹采用标准管螺纹规格，无需定制专用安装接头，从容器顶部预留的安装孔插入后，用配套的锁紧螺母从外侧固定即可完成安装，接线端仅需两根信号线即可传输高低两个液位的开关信号，可直接对接常规的继电器控制板、PLC输入端口，无需额外的信号转换模块。

　　不同杆长的型号浮球尺寸保持统一，浮球的浮力经过精确计算，即使在密度略高于水的液体中，也能保证浮球随液位正常上浮，不会出现浮球浮力不足、无法触发高位信号的问题，导杆的直线度公差控制在合理范围内，长杆型号也不会出现导杆弯曲导致浮球卡滞的情况。在小型净水设备、商用开水器、小型工业冷却液储槽、园林灌溉储水罐等场景中，这类双浮球开关可同时实现低液位保护、高液位停止进水的自动控制逻辑，无需额外配置其他检测元件，整套结构没有复杂的电子电路，仅靠磁耦合触发干簧管，抗干扰能力强，不会受液体中的杂质、导电率变化影响检测精度，相比投入式液位传感器、超声波液位计，成本仅为其几分之一，且维护难度极低，正常使用情况下仅需定期清理浮球与导杆之间附着的水垢、杂质即可长期稳定工作。建模过程中对每个零件的配合公差都做了还原，包括浮球与导杆的配合间隙、限位卡环的固定结构、顶部密封件的压缩量、安装螺纹的公差范围，都按照实际量产零件的尺寸标准搭建，可直接用于设备结构设计时的安装干涉校核、控制逻辑模拟，也可作为同类浮球开关产品开发的结构参考，不同杆长的模型采用参数化建模逻辑，调整导杆长度即可快速生成对应量程的型号，无需重新搭建整体结构。
